Piece muflowe laboratoryjne do małych zakładów, narzędziowni i laboratorium

Piece muflowe laboratoryjne są urządzeniami stosowanymi do uniwersalnej obróbki cieplnej małych detali w laboratorium lub warsztatach.

Piece komorowe nastołowe (piece laboratoryjne) są bardzo ekonomiczne i posiadają szybkie cykle nagrzewania i studzenia. To zwykle nieduże urządzenia stosowane najczęściej do procesów obróbki cieplnej tj. nagrzewanie, odpuszczanie, wyżarzanie, normalizowanie, hartowanie, starzenie itp. Opcjonalnie można je doposażyć w szereg przydatnych modyfikacji tj. praca w gazie obojętnym. Posiadają wielkości komory od 3 do 39 litrów oraz Tmax od 1100-1300`C. Posiadają muflę ceramiczną z zatopionymi w niej grzałkami i są nagrzewane z 4 stron.

Piece muflowe laboratoryjne

Piece laboratoryjne uniwersalne muflowe   Piece muflowe laboratoryjne otwierane w dół
Piece laboratoryjne, muflowe, nastołowe

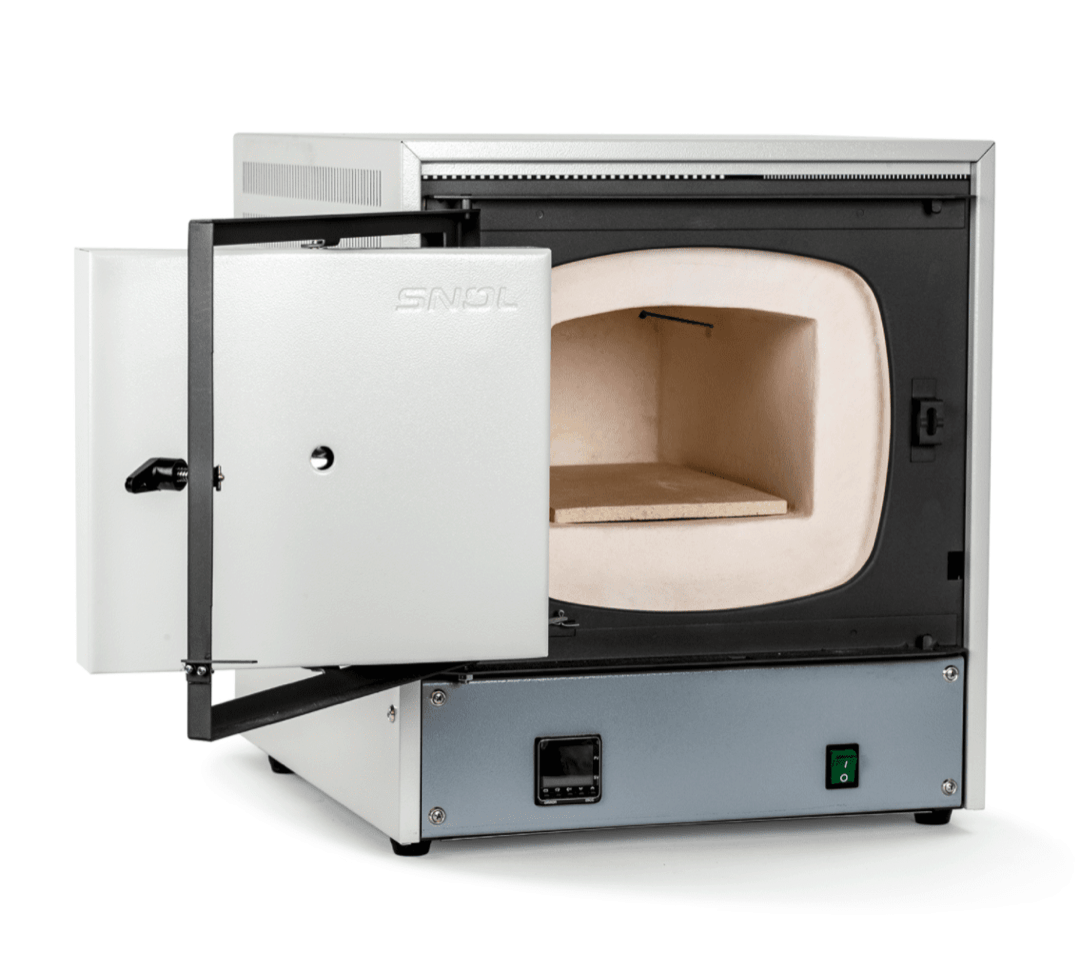

z lewej otwierane na bok (gorąca strona od operatora)   z prawej otwierane w dół (drzwi tworzą stolik załadowczy)



PIECE MUFLOWE LABORATORYJNE

Charakteryzuje się wysoką dokładnością procesu oraz szybkimi czasami nagrzewania i studzenia. Mają bardzo uniwersalne zastosowanie tj. hartowanie, odprężanie, normalizowanie, spopielanie, wypalanie i inne zabiegi obróbki cieplnej i termicznej. Stosowane najczęściej w laboratoriach i małych zakładach obróbki cieplnej.

Główna izolacja termiczna jest w postaci mufli ceramicznej tłoczonej próżniowo i spiekanej w wysokich temperaturach. Piece laboratoryjne, piece muflowe występują w 2 wersjach temperaturowych. Grzałki zatopione są wewnątrz mufli w przypadku pieca do temp. 1100ºC lub wystawione wewnątrz komory na ceramicznych rurkach. w przypadku pieca do 1300ºC. Ich głównymi atutami są uniwersalność i niska cena dla wybranych modeli.

Dużym atutem są szybkie czasy nagrzewnia do maksymalnej temperatury i studzenia. Tylko kilkadziesiąt minut w przypadku mniejszych modeli trwa nagrzewanie. Mała moc przyłączeniowa czyni jest superoszczędnymi z kolei nieduże gabaryty sprawiają, że możemy je ustawić w niedużym pomieszczeniu.

Kolejną przewagę możemy zauważyć podczas użytkowania i serwisie. Naprawy są stosunkowo tanie oraz istnieje możliwość wymiany większości podzespołów, otrzymując przy tym z powrotem praktycznie nowy piec. Mają wymienialną całą muflę wewnętrzną wraz z grzałkami co zapewnia długie użytkowanie na kolejne lata.

Piece muflowe laboratoryjne Piece muflowe laboratoryjne
Mały piec otwierany do góry (gorąca strona drzwi od operatora) Mały piec otwierany na bok (gorąca strona drzwi od operatora)

MODEL PODSTAWOWY ZAWIERA (piece muflowe):

A. Lekka mufla/komora pieca wykonana w nowoczesnej technologii tłoczenia próżniowo z włókien ceramicznych.
B. Komora wypalana jest w wysokiej temperaturze i stanowi jeden element/monolit. Tani i szybki serwis.
C. Grzałki schowane w izolacji ceramicznej (w mufli) w modelach 1100ºC
D. Grzałki odsłonięte, nawinięte na rurkach ceramicznych tylko w modelach o podwyższonej temperaturze 1300ºC
E. Obudowa malowana proszkowo i zabezpieczona antykorozyjnie
F. Różne modele posiadają różne możliwości otwierania drzwi:
–> drzwi otwierane na bok wersja LSM,
–> drzwi otwierane do góry wersja LHM
–> drzwi otwierane
na dół wersja LZM
G. Blokada zabezpieczająca przed otwarciem drzwi podczas procesu
H. Panel kontrolny ze sterownikiem na dole obudowy
I. Otwór (zaślepiony) na termoparę dodatkową w drzwiach
J. Kontroler mikroprocesorowy PiD (wersje programowalne opcjonalnie)
K. Ceramiczna płyta na spodzie pieca
L. Szybkie cykle nagrzewania i studzenia poprzez lekka konstrukcję izolacji
M. Laboratoryjne piece muflowe cechują się bardzo niskim zużyciem energii
N. Wysokiej jakości izolacja termiczna
O. Wysoka dokładność, jednorodność i stabilność temperatury
P. Jeden rok gwarancji standard lub gwarancja 2 lata premium za dopłatą
R. Piece wyprodukowane na zlecenie w kraju UE. Pełna dokumentacja DTR oraz instrukcja kontrolera PL i EN

DANE TECHNICZNE:

Piece laboratoryjne muflowe Objętość [litry] Tmax [`C] Wymiary komory roboczej [mm] Wymiary zewnętrzne [mm] Moc [kW] Zasil. [V] Waga [kg] Czas * nagrzewania [min] Drzwi otwierane
Szer. Gł. Wys. Szer. Gł. Wys.
do 1100`C
SNOL 3/1100 LHM01 3 1100 120 200 105 345 470 430 1,7 230 17 35 do góry
SNOL 8.2/1100 LHM01 8,2 1100 195 310 135 445 660 495 1,8 230 25 50 do góry
SNOL 8.2/1100 LSM01 8,2 1100 195 310 135 440 530 495 1,8 230 25 50 na lewo
SNOL 8.2/1100 LZM01 8,2 1100 195 310 135 440 530 495 1,8 230 25 50 w dół
SNOL 13/1100 LHM01 13 1100 220 355 170 505 685 555 1,8 230 36 50 do góry
SNOL 22/1100 LHM01 22 1100 280 500 160 605 855 620 3 230 59 50 do góry
SNOL 39/1100 LHM01 39 1100 320 495 230 655 890 740 6 400 75 50 do góry
do 1300`C
SNOL 6.7/1300 LSM01 6,7 1300 145 310 135 445 575 525 2,4 230 35 75 na lewo
SNOL 10/1300 LHM01 10 1300 190 335 170 500 710 560 2,4 230 38 50 do góry

Tabela dla wersji mobilnej

* Czas nagrzewania został oszacowany przez producenta w warunkach pustej, czystej i suchej komory.Piece muflowe SNOL 13 i 6.7

OPCJE DODATKOWO PŁATNE piece muflowe:

  • Okno inspekcyjne Ø35mm w modelach do 1100ºC
  • Kominek wyciągowy z wentylatorem
  • Dodatkowe płyty ze stali żaroodpornej lub SiC (ceramiczne są standardowym wyposażeniem)
  • Brzęczek
  • Cyfrowy czasomierz
  • Ochrona przeciwko przegrzaniu (dodatkowy, osobny układ kontroler-termopara)
  • Nagrywarka procesu oraz wizualizacja
  • Przyłącza RS232/RS485/USB do oprogramowania PC
  • System kalibracji temperatury
  • Stół laboratoryjny do pieca

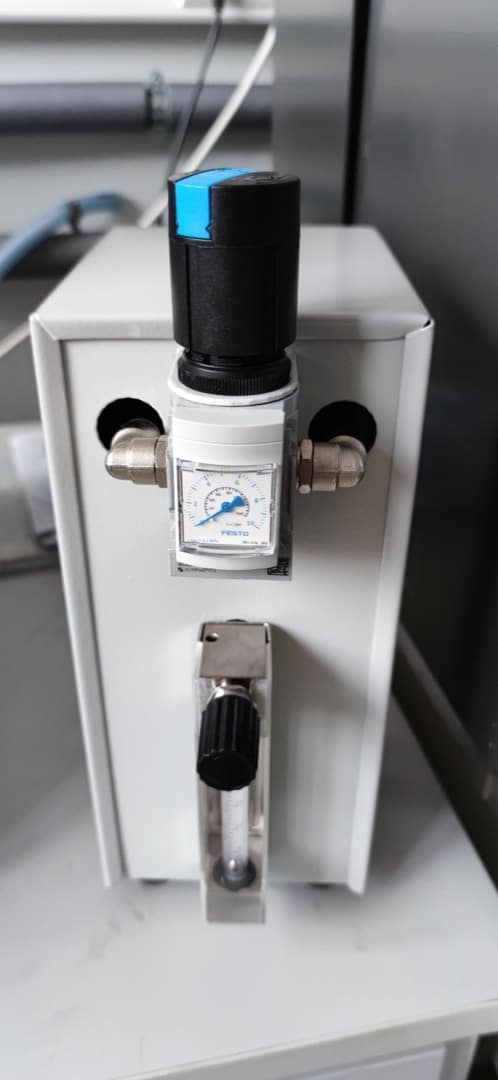

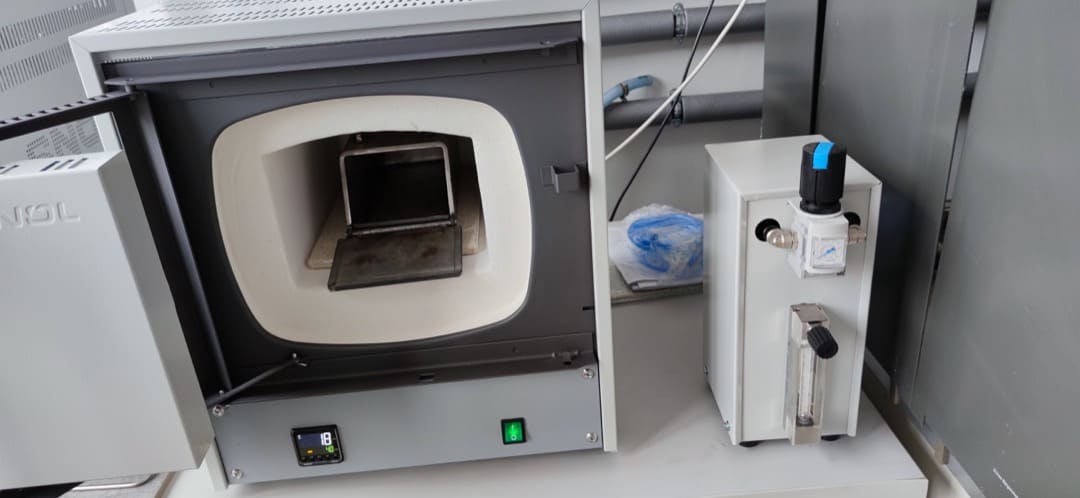

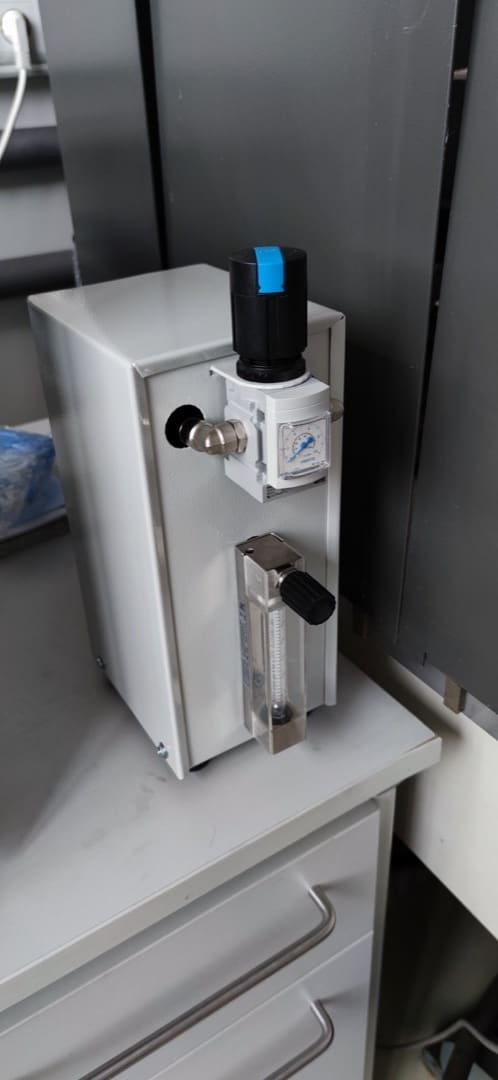

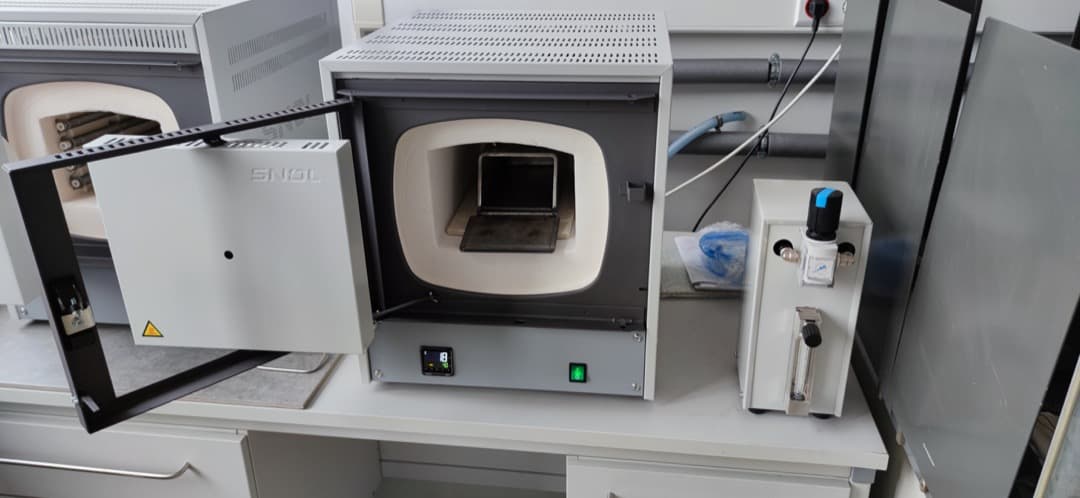

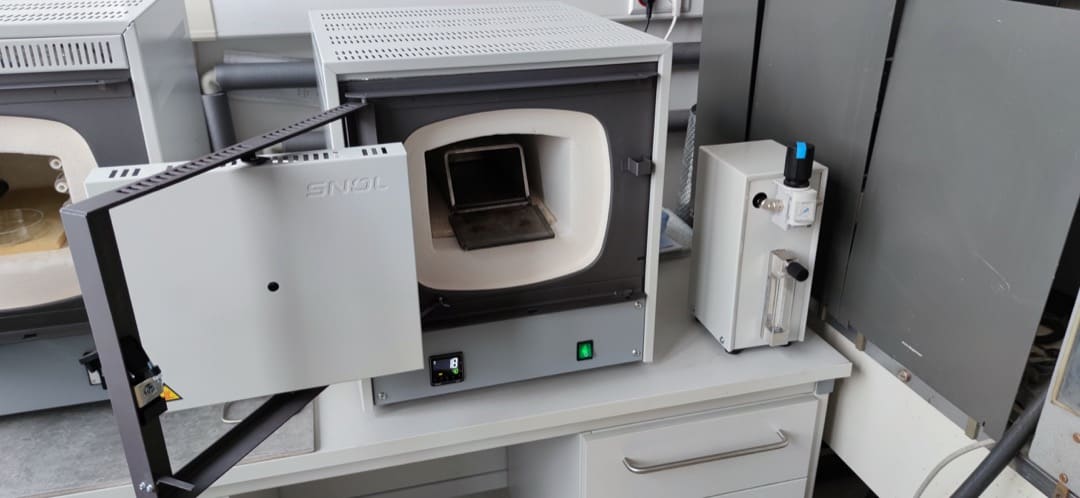

  • Możliwość podłączenia gazu obojętnego

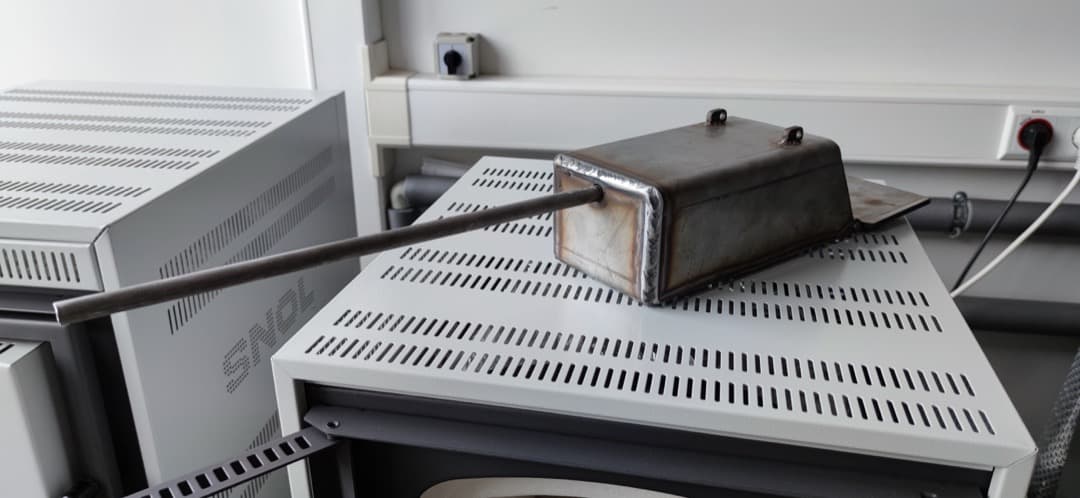

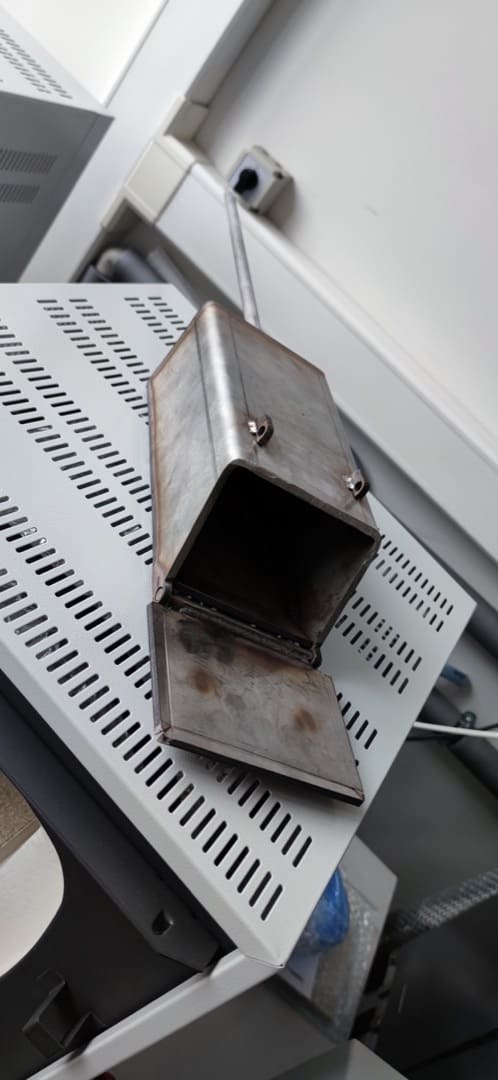

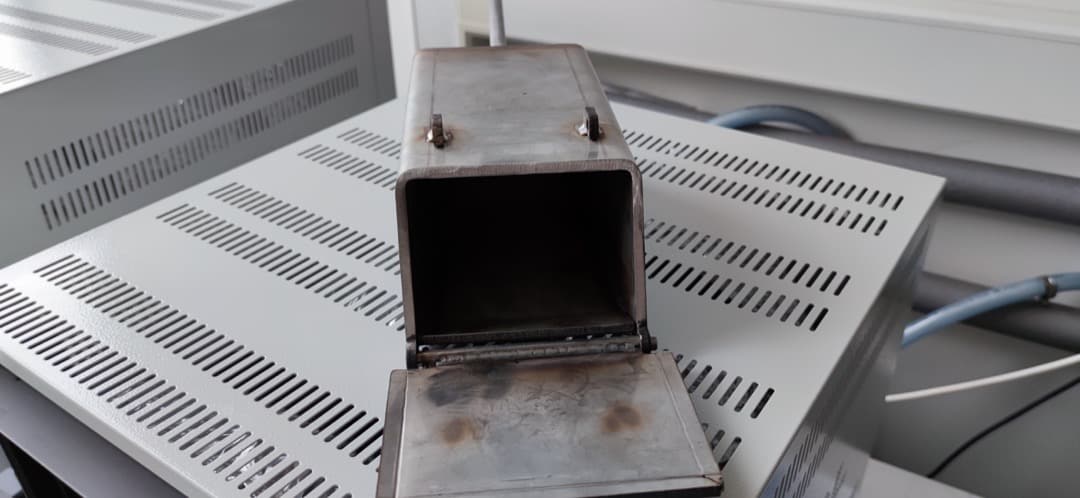

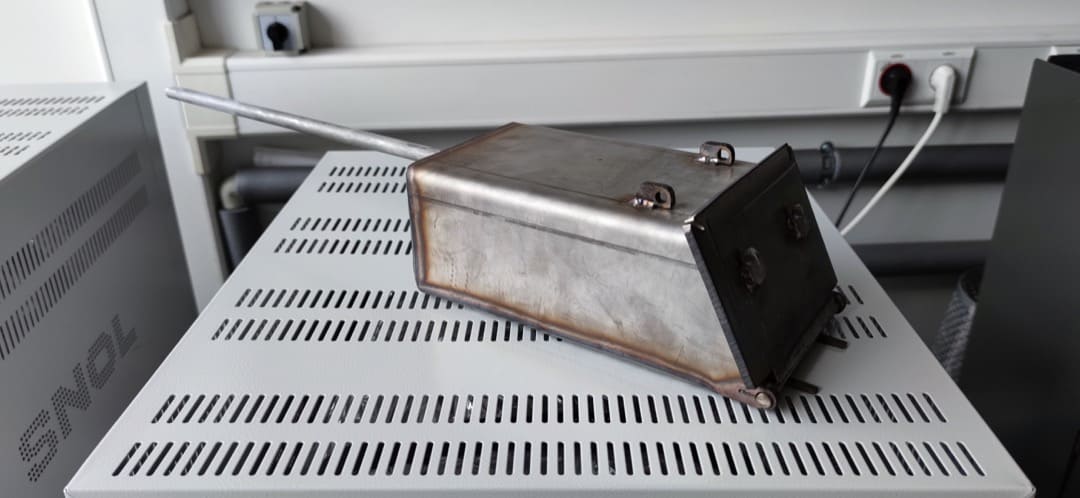

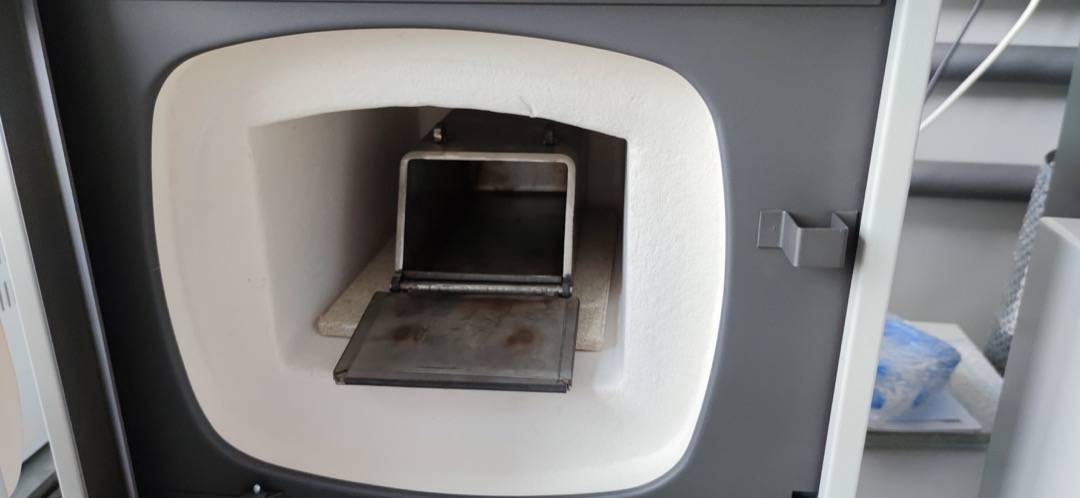

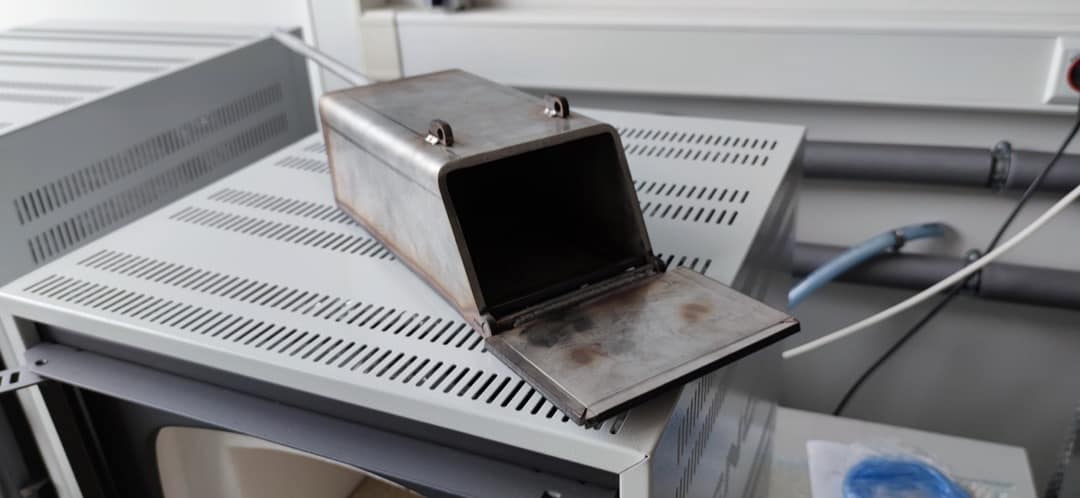

  • Skrzynia gazowa do temperatury 1100ºC
  • Piece laboratoryjne aca metalowa
  • Dodatkowy rok gwarancji
