Elektryczne piece hartownicze przemysłowe ICF do temperatury 1100ºC, 1200ºC lub 1300ºC
Najpopularniejsza propozycja dla zakładów produkcyjnych oraz warsztatów narzędziowych. Zaprojektowane do ciągłej produkcji w nominalnej temperaturze. Są tanie w eksploatacji i niezawodne. Wykonane z najlepszych dostępnych materiałów izolacyjnych, grzewczych i konstrukcyjnych. Sterowane kontrolerami mikroprocesorowymi PiD, oferują prostotę użytkowania i precyzyjną kontrole procesu.
![]() |

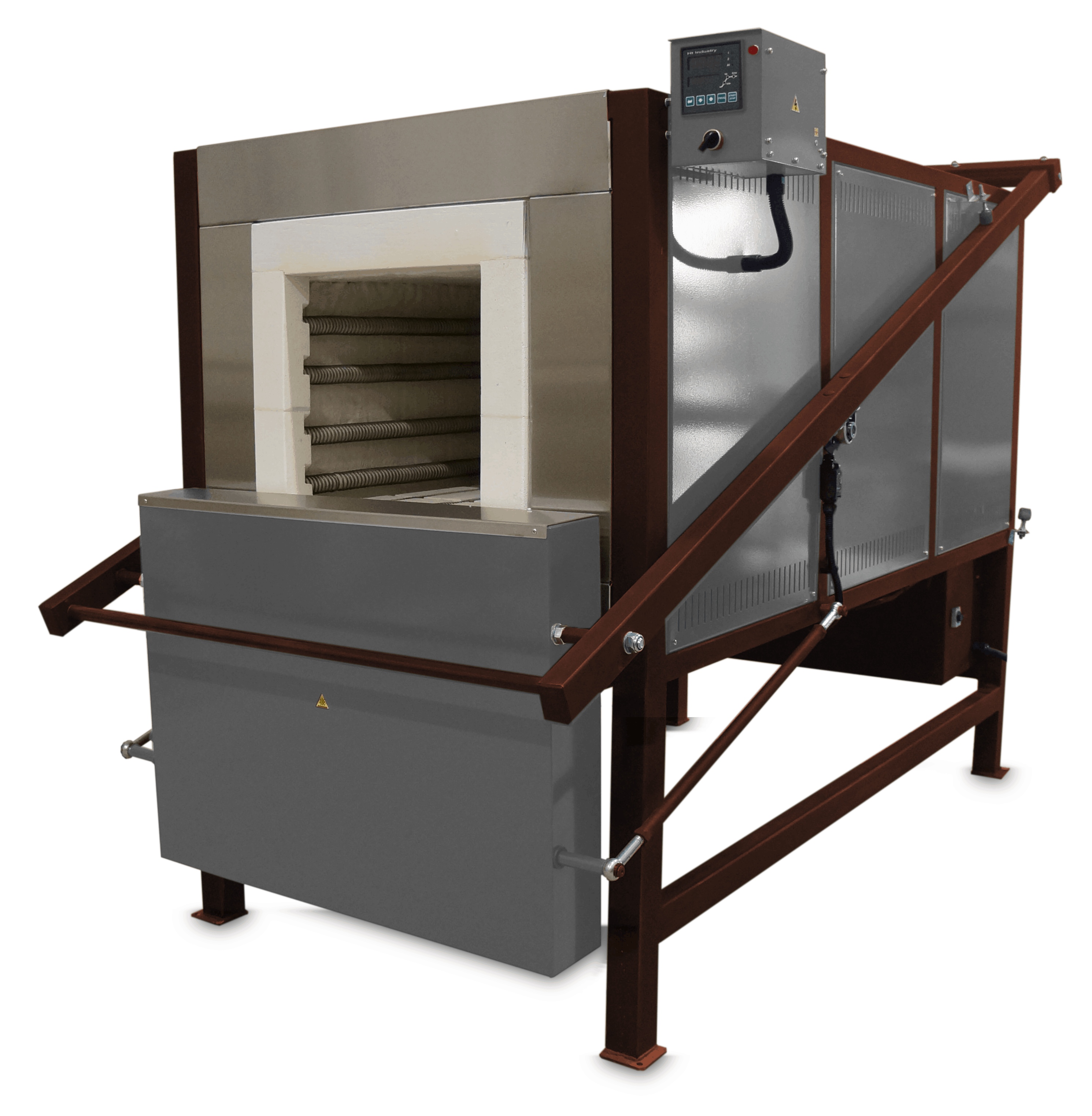

Profesjonalny piec przemysłowy hartowniczy ładowany od przodu |
OPIS
Zostały zaprojektowane do ciągłej pracy w maksymalnej temperaturze. Wykonane są z najlepszych jakościowo materiałów oraz posiadają wiele opcji wyposażenia. Seria ICF jest najlepszą propozycja dla producentów, którzy cenią sobie elektryczne piece hartownicze przemysłowe skonstruowane z dobrych materiałów w przystępnej cenie. Oferowane piece znajdują zastosowanie w takich procesach jak np. hartowanie, wypalanie, spiekanie, wygrzewanie, odpuszczanie, wyżarzanie, nagrzewanie pod kucie lub inna obróbka cieplna w temperaturach do 1100°C, 1200°C lub 1300°C w atmosferze powietrza lub opcjonalnie obojętnej.
Rzetelna oferta na rynku pieców komorowych stosowanych do obróbki cieplnej w produkcji. Wydłużona gwarancja oraz uniwersalność to ich główne atuty.
![]() |
Profesjonalny piec komorowy do hartowania |
CHARAKTERYSTYKA MODELI PODSTAWOWYCH (WYPOSAŻENIE STANDARDOWE KAŻDEGO PIECA)
- Mocna i niezawodna konstrukcja
- Stal ocynkowana, malowana proszkowo

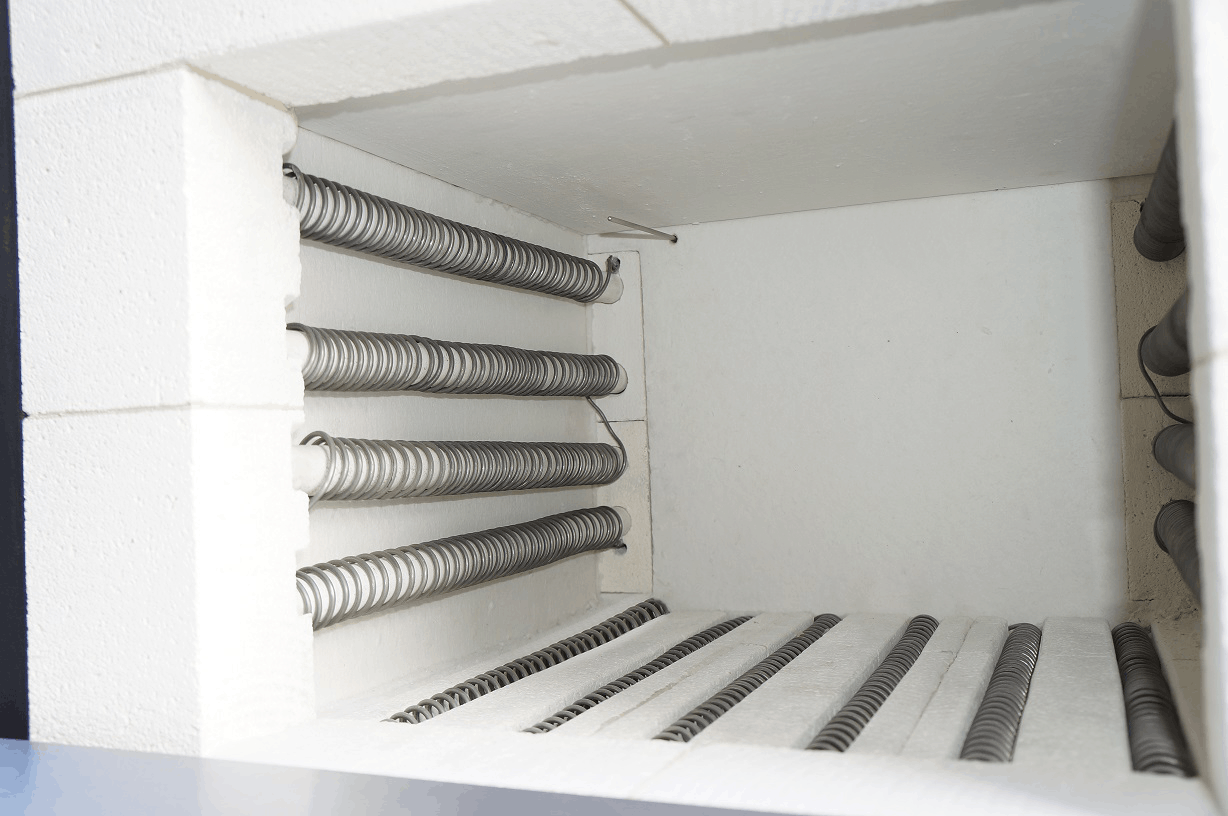

- Spirale grzewcze na rurach ceramicznych

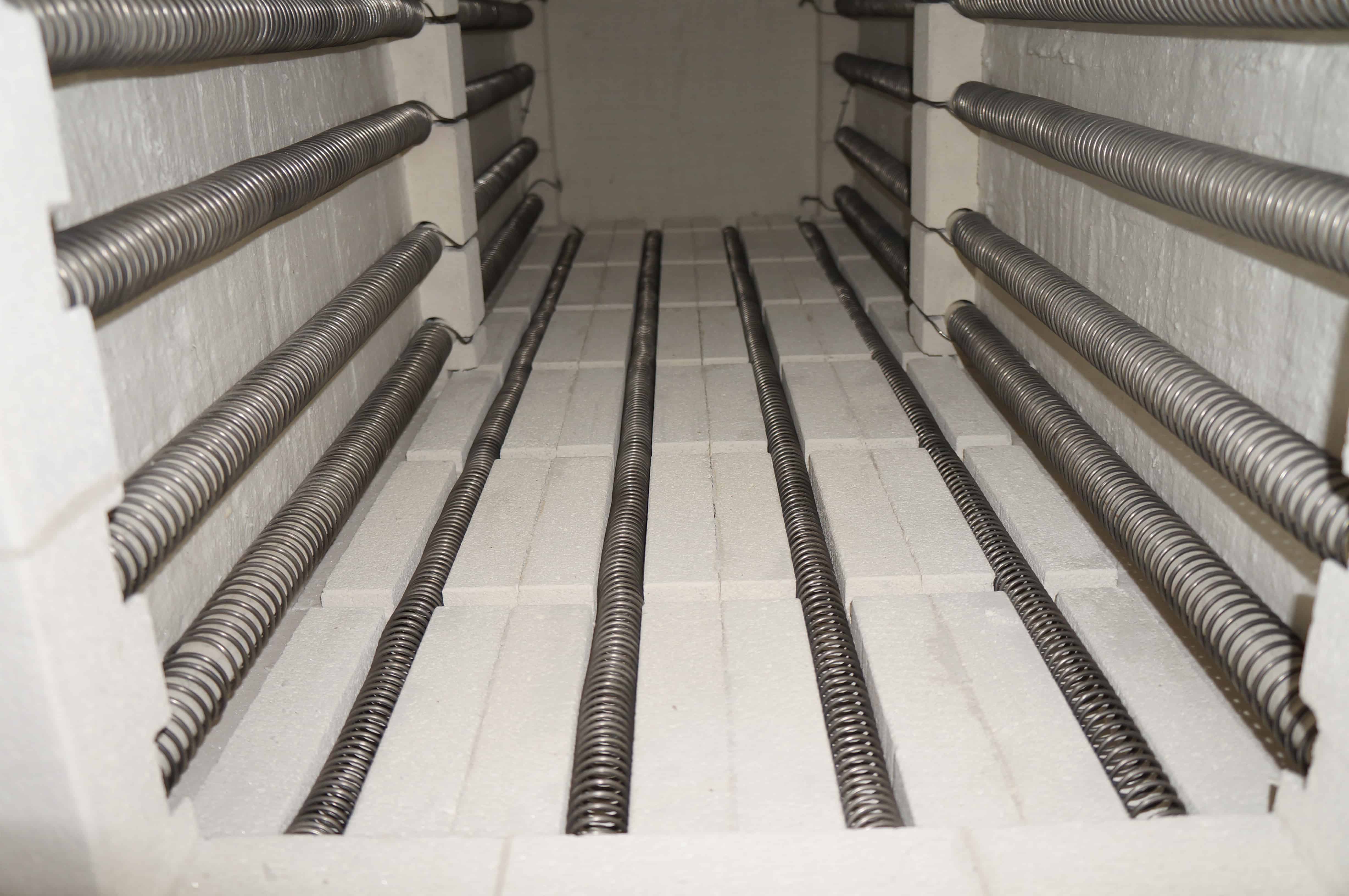

- Nagrzewanie z trzech stron (spirale grzewcze zamontowane na dwóch ścianach bocznych i w trzonie)
- Gruba ceramiczna płyta stanowi zabezpieczenie grzałek na trzonie pieca (inne zabezpieczenia opcjonalne)

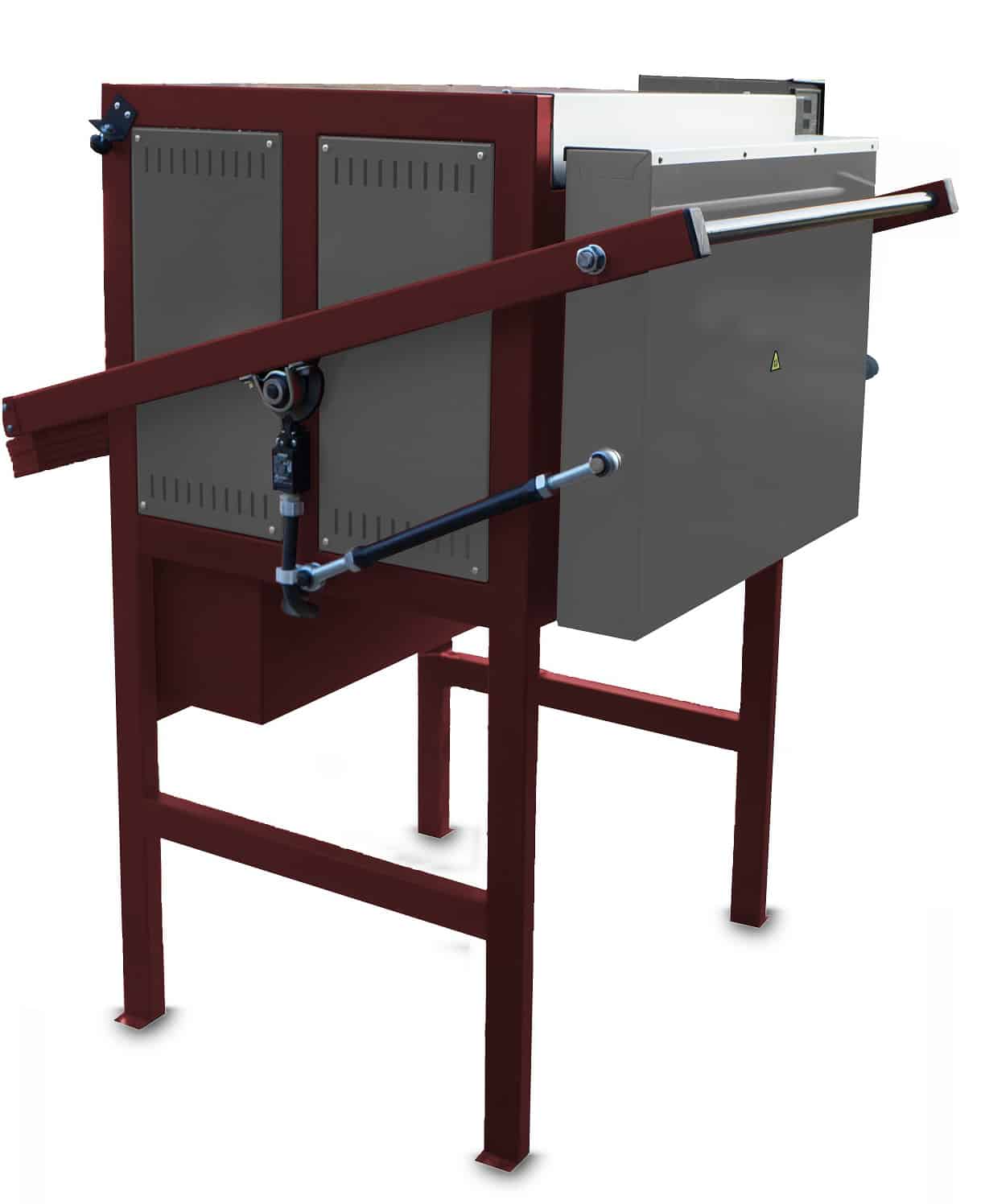

- Drzwi otwierane w dół z pomocą przeciwwagi (bardzo ergonomiczne, lekkie i bezawaryjne otwieranie)

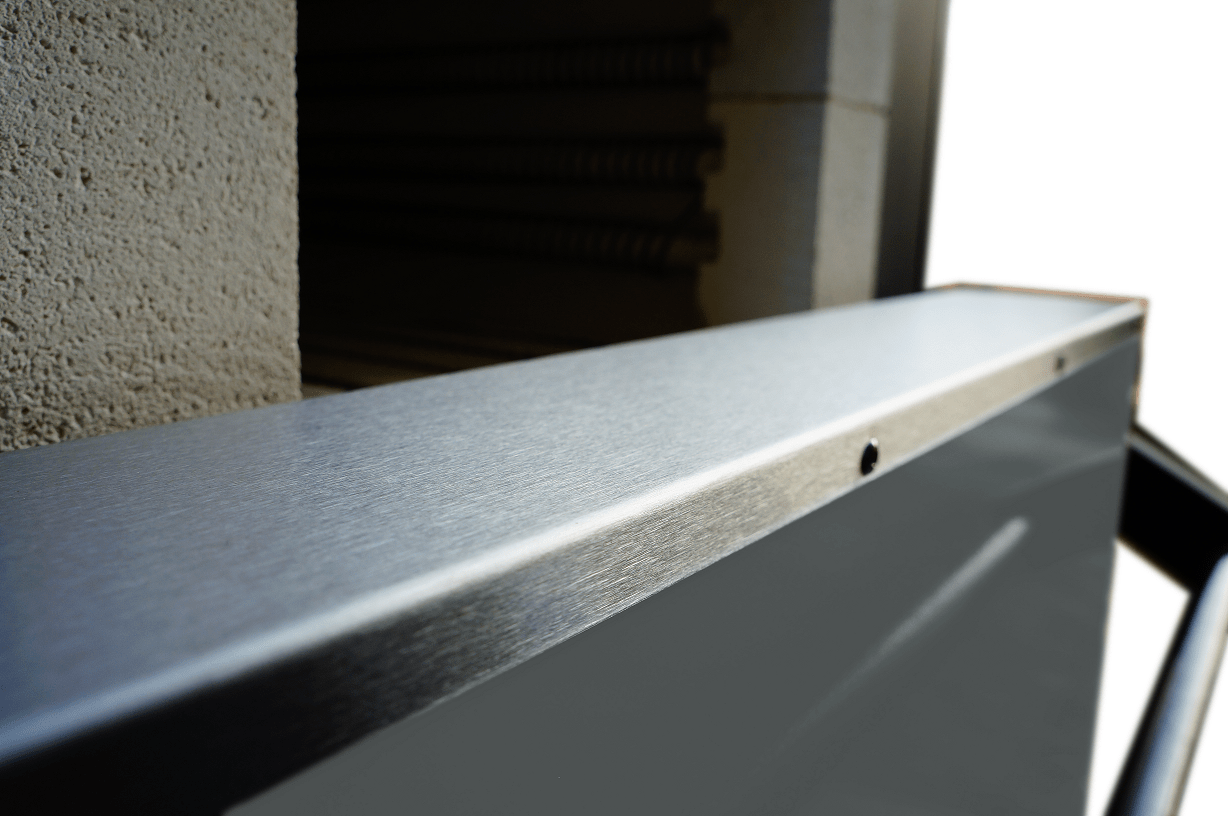

- Stal nierdzewna na górnej powierzchni drzwi (gdy drzwi są otwarte służy jako podest załadunkowy)

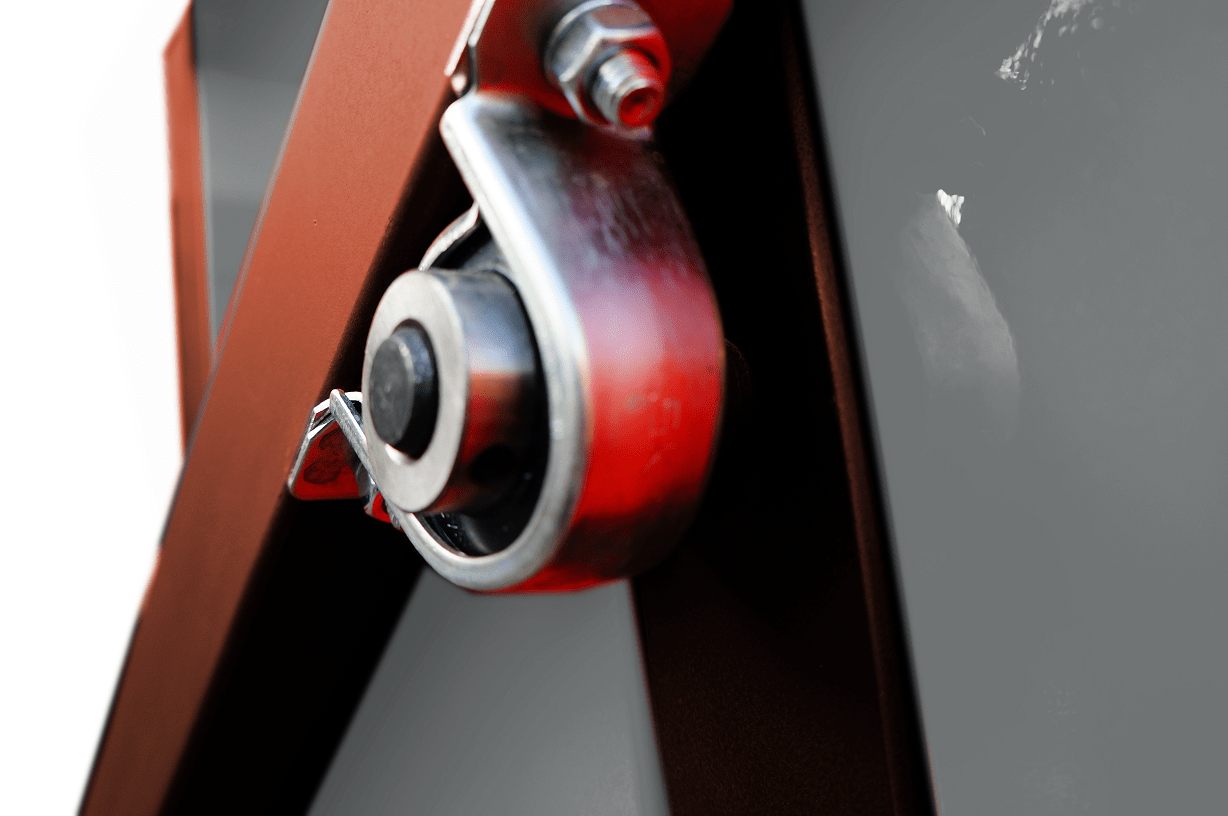

- Otwieranie drzwi na łożyskach kulowych
- Wlot pieca (łuk i spód) zrobione z cegieł żaroodpornych
- Stal nierdzewna na około wlotu z cegieł
- Wytrzymałe włókniste uszczelnienie pieca
- Sterowanie poprzez przekaźniki półprzewodnikowe SSR
- Kontroler sterujący PID (programowalne kontrolery w opcji)
- Termopara typu K (do 1100ºC), typ N (do 1200ºC), typ S (do 1300ºC)
- Niezależne zabezpieczenie przeciwko przegrzaniu (wyposażenie standardowe)
- Piece hartownicze przemysłowe posiadają komorę wentylowaną
- Ekspresowy serwis gwarancyjny i pogwarancyjny na terenie całej Polski
- Gwarancja premium 18 m-cy (z wyłączeniem el. eksploatacyjnych)
- Gwarancja standard 12 m-cy lub 5000 rh (cały piec)
- Deklaracja zgodności CE, DTR dla pieca PL i EN oraz instrukcja dla kontrolera PL i EN
PODSTAWOWE DANE TECHNICZNE
PIECE DO TEMPERATURY 1100 ⁰C
Model | Temp. pracy ⁰C |
Wymiary komory roboczej mm |
Wymiary zewnętrzne mm |
Objętość litry |
Moc kW |
Max waga wsadu kg |
||||
Szer. | Gł. | Wys. | Szer. | Gł. | Wys. | |||||
Piec hartowniczy ICF 1100_30 | 1100 | 300 | 350 | 250 | 880 | 1060 | 1235 | 26 | 5,5 | 29 |
Piec hartowniczy ICF 1100_40 | 1100 | 330 | 450 | 260 | 920 | 1160 | 1260 | 39 | 5,5 | 42 |
Piec hartowniczy ICF 1100_50 | 1100 | 350 | 520 | 250 | 940 | 1230 | 1330 | 46 | 8 | 50 |
Piec hartowniczy ICF 1100_70 | 1100 | 350 | 770 | 250 | 940 | 1480 | 1330 | 67 | 10 | 74 |
Piec hartowniczy ICF 1100_92 | 1100 | 430 | 420 | 510 | 1340 | 1380 | 1805 | 92 | 15 | 101 |
Piec hartowniczy ICF 1100_168 | 1100 | 600 | 700 | 400 | 1395 | 1410 | 1675 | 168 | 25 | 185 |
Piec hartowniczy ICF 1100_216 | 1100 | 400 | 1500 | 360 | 1220 | 2300 | 1500 | 216 | 30 | 238 |
Piec hartowniczy ICF 1100_340 | 1100 | 750 | 1120 | 400 | 1440 | 1900 | 1530 | 336 | 42 | 280 |
Piec hartowniczy ICF 1100_660 | 1100 | 1000 | 1320 | 500 | 1700 | 2100 | 1630 | 660 | 50 | 550 |
Piec hartowniczy ICF 1100_1100 | 1100 | 1000 | 1800 | 600 | 1800 | 2650 | 1630 | 1080 | 70 | 720 |
Piec hartowniczy ICF 1100_1450 | 1100 | 1100 | 2200 | 600 | 1900 | 3050 | 1630 | 1452 | 95 | 968 |
Niektóre mało istotne parametry (jak np. wymiary zewnętrzne) mogą ulec zmianie. Producent zastrzega sobie prawo do zmiany parametrów bez informowania o tym. Zawsze poproś o aktualne parametry.
Tabela dla wersji mobilnej
PIECE DO TEMPERATURY 1200 ⁰C
Model | Temp. pracy ⁰C |
Wymiary komory roboczej mm |
Wymiary zewnętrzne mm |
Objętość litry |
Moc kW |
Max waga wsadu kg |
||||
Szer. | Gł. | Wys. | Szer. | Gł. | Wys. | |||||
Piec hartowniczy ICF 1200_30 | 1200 | 300 | 350 | 250 | 880 | 1060 | 1235 | 26 | 5,5 | 29 |
Piec hartowniczy ICF 1200_40 | 1200 | 330 | 450 | 260 | 920 | 1160 | 1260 | 39 | 5,5 | 42 |
Piec hartowniczy ICF 1200_50 | 1200 | 350 | 520 | 250 | 940 | 1230 | 1330 | 46 | 8 | 50 |
Piec hartowniczy ICF 1200_70 | 1200 | 350 | 770 | 250 | 940 | 1480 | 1330 | 67 | 10 | 74 |
Piec hartowniczy ICF 1200_92 | 1200 | 430 | 420 | 510 | 1340 | 1380 | 1805 | 92 | 15 | 101 |
Piec hartowniczy ICF 1200_168 | 1200 | 600 | 700 | 400 | 1395 | 1410 | 1675 | 168 | 25 | 185 |
Piec hartowniczy ICF 1200_216 | 1200 | 400 | 1500 | 360 | 1220 | 2300 | 1500 | 216 | 30 | 238 |
Piec hartowniczy ICF 1200_340 | 1200 | 750 | 1120 | 400 | 1440 | 1900 | 1530 | 336 | 42 | 280 |
Piec hartowniczy ICF 1200_660 | 1200 | 1000 | 1320 | 500 | 1700 | 2100 | 1630 | 660 | 50 | 550 |
Piec hartowniczy ICF 1200_1100 | 1200 | 1000 | 1800 | 600 | 1800 | 2650 | 1630 | 1080 | 70 | 720 |
Piec hartowniczy ICF 1200_1450 | 1200 | 1100 | 2200 | 600 | 1900 | 3050 | 1630 | 1452 | 95 | 968 |
Niektóre mało istotne parametry (jak np. wymiary zewnętrzne) mogą ulec zmianie. Producent zastrzega sobie prawo do zmiany parametrów bez informowania o tym. Zawsze poproś o aktualne parametry.
Tabela dla wersji mobilnej
PIECE DO TEMPERATURY 1300 ⁰C
Model | Temp. pracy ⁰C | Wymiary komory roboczej mm |
Wymiary zewnętrzne mm |
Objętość litry |
Moc kW |
Max waga wsadu kg |
||||
Szer. | Gł. | Wys. | Szer. | Gł. | Wys. | |||||
Piec hartowniczy ICF 1300_30 | 1300 | 300 | 350 | 250 | 880 | 1060 | 1235 | 26 | 7 | 29 |
Piec hartowniczy ICF 1300_40 | 1300 | 330 | 450 | 260 | 920 | 1160 | 1260 | 39 | 7 | 42 |
Piec hartowniczy ICF 1300_50 | 1300 | 350 | 520 | 250 | 940 | 1230 | 1330 | 46 | 10 | 50 |
Piec hartowniczy ICF 1300_70 | 1300 | 350 | 770 | 250 | 940 | 1480 | 1330 | 67 | 15 | 74 |
Piec hartowniczy ICF 1300_92 | 1300 | 430 | 420 | 510 | 1340 | 1380 | 1805 | 92 | 18 | 101 |
Piec hartowniczy ICF 1300_168 | 1300 | 600 | 700 | 400 | 1395 | 1410 | 1675 | 168 | 30 | 185 |
Piec hartowniczy ICF 1300_216 | 1300 | 400 | 1500 | 360 | 1220 | 2300 | 1500 | 216 | 30 | 238 |
Piec hartowniczy ICF 1300_340 | 1300 | 750 | 1120 | 400 | 1440 | 1900 | 1530 | 336 | 45 | 280 |
Piec hartowniczy ICF 1300_660 | 1300 | 1000 | 1320 | 500 | 1700 | 2100 | 1630 | 660 | 60 | 550 |
Piec hartowniczy ICF 1300_1100 | 1300 | 1000 | 1800 | 600 | 1800 | 2650 | 1630 | 1080 | 80 | 720 |
Piec hartowniczy ICF 1300_1450 | 1300 | 1100 | 2200 | 600 | 1900 | 3050 | 1630 | 1452 | 110 | 968 |
Niektóre mało istotne parametry (jak np. wymiary zewnętrzne) mogą ulec zmianie. Producent zastrzega sobie prawo do zmiany parametrów bez informowania o tym. Zawsze poproś o aktualne parametry.
Tabela dla wersji mobilnej
OPCJE
Doszczelnienie komory roboczej pieca | Powoduje lepsze zatrzymanie podawanego gazu obojętnego w komorze roboczej pieca. Piec nie jest całkowicie gazoszczelny. | |
System podawania gazu obojętnego | Układ podawania gazu obojętnego z butli do komory pieca. Składa się z reduktora i przepływomierza. Do reduktora podłącza się standardowa butle z argonem lub azotem. Butla nie wchodzi w skład opcji. | |
Dodatkowe drzwi z cyrkulatorem | Stosowane do procesu odpuszczania/odprężania w niższej temperaturze (do max 860`C). Drzwi główne otwierają się na prawo a drzwi z cyrkulatorem na lewo (lub na odwrót na życzenie użytkownika). Więcej o piecach z dwojgiem drzwi – typoszereg IRF | ![]() |
Komora z cegieł żaroodpornych | Cały piec wyłożony cegłami żaroodpornymi. Zwiększa to jego bezwładność. Dłużej się nagrzewa ale również dłużej studzi. | |
Płyty denne SiC | Dodatkowe zabezpieczenie dla trzonu i grzałek trzonowych pieca. | |
Osłony grzałek SiC | Zapobiega to promieniowaniu grzałek bezpośrednio do komory. | |

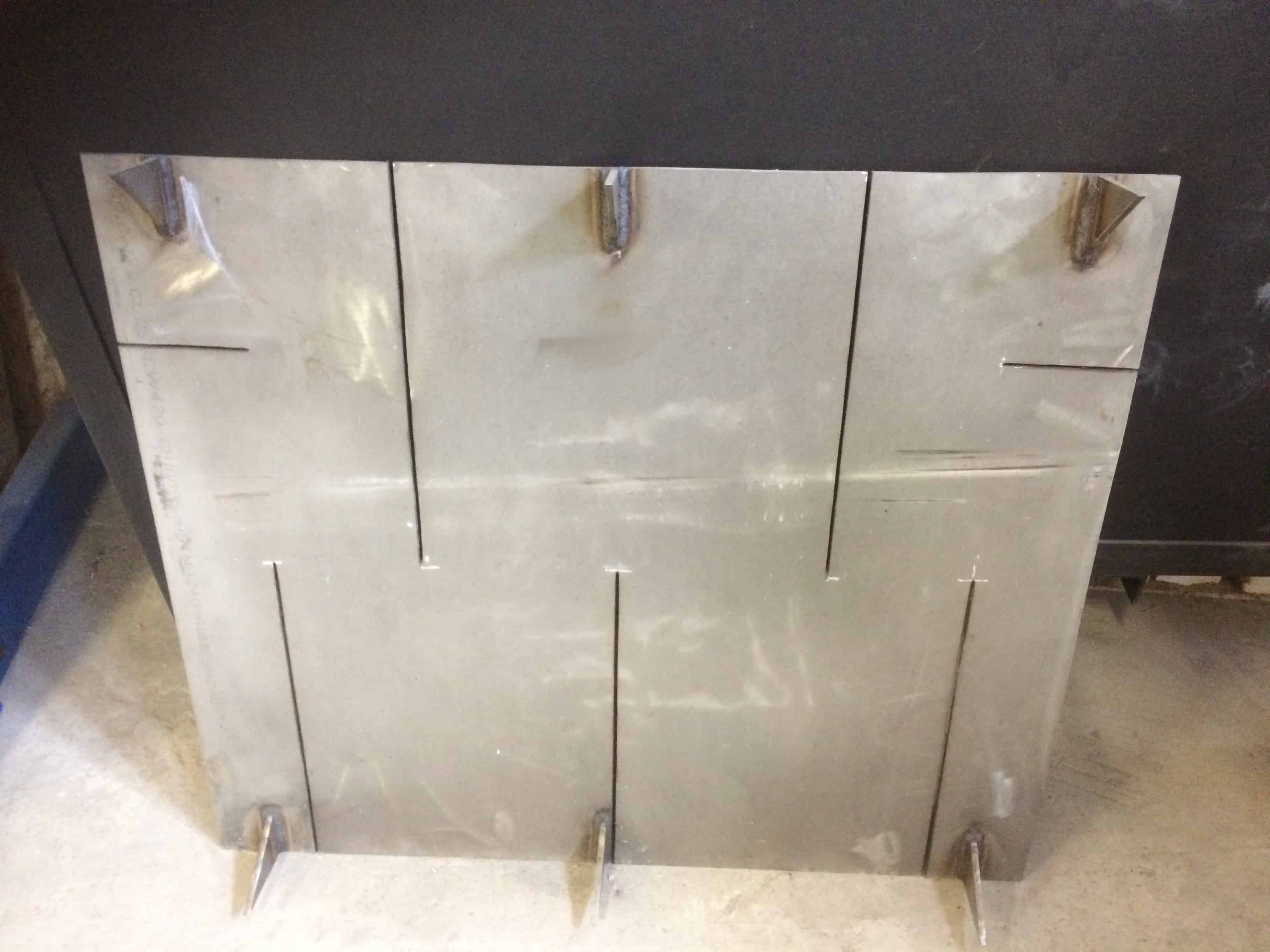

Płyty denne ze stali żaroodpornej | Zapewniają ochronę trzonu. Sa bardziej odporne na uderzenia ale mniej odporne na wysoką temperaturę i na odkształcenia. | |
Wysuwny trzon | Wysuwany ręcznie lub elektromechanicznie. Wysuwany na szynach lub kołach. Stosowane są standardowe tory kotwione do posadzki lub tory wbudowane poniżej poziomu posadzki (w bruzdach) – umożliwia to przejazd innymi pojazdami na hali. | ![]() |
Dodatkowy wózek na kołach. | Piece hartownicze przemysłowe mogą posiadać dodatkowy wózek jezdny na kołach | |
Dodatkowe drzwi z tyłu | Piec przelotowy. Ten typ stosowany może być w procesie gdzie pierwszy wózek jest ładowany a drugi w piecu. Po procesie wózek drugi wyjeżdża, studzi się i jest ładowany, podczas gdy pierwszy wjeżdża do pieca. | |
Wentylator chłodzący | Zamontowanie dodatkowe wentylatora który studzi komorę pieca. | |
Skrzynia do obróbki cieplnej | Stosowana np. do nawęglania lub azotowania. Uszczelniania piaskiem lub sznurem. Więcej o skrzyniach, proszkach azotujących i granulatach do nawęglania. | ![]() |
Skrzynia do procesu w gazie ochronnym (opcjonalnie z próżnią) | Stosowana w procesach beztlenowych by zapobiec utlenianiu powierzchni detali. Króćcem wlotowym podawany jest gaz obojętny (argon, azot). Przepływa ciągle przez skrzynie, wypiera tlen i wylatuje. Sztywne przyłącza wyposażone są w zawory zwrotne oraz szybkozłączki. Taka skrzynia może być rozbudowana o dodatkowy krócieć (próżniowy) w celu ewakuacji wstępnej powietrza. Piec powinien być specjalnie przygotowany pod wyprowadzenie sztywnych króćców. Więcej o skrzyniach, proszkach azotujących i granulatach do nawęglania. | ![]() |
Drzwi podnoszone do góry | Standardowo w piecach ICF drzwi otwierane (opuszczane) są na dół i zamykane do góry ręcznie za pomocą przeciwwagi. Opcja polega na zastosowaniu otwierania do góry. | ![]() |
Drzwi otwierane automatycznie | Elektromechanicznie, pneumatycznie lub hydraulicznie | |
Programowalny kontroler PiD | Kontroler programowalny (1 program, 8 kroków) Kontroler programowalny (8 programów, 32 kroki) Kontroler programowalny (25 programów, 500 kroków) Kontroler programowalny z możliwością zapisu danych procesowych i archiwizacją do pamięci USB lub na PC wraz z oprogramowaniem iTool (100 programów, 25 kroków) |
|
Panel dotykowy | Panel sterujący, kolorowy, dotykowy | |
Nagrywarka procesu | Zewnętrzne urządzenie lub zabudowane w panelu sterującym. Służy do rejestracji i wizualizacji temperatury procesu(ów) w czasie. Posiada możliwość podłączenia zewnętrznych termopar 3 lub 6 sztuk. | |
Stół do załadunku | Stacjonarny lub obrotowy stół z polem odkładczym do załadunku wsadu do pieca. Więcej o urządzeniach załadunkowych tutaj. | ![]() |
Czujnik wyłączenia awaryjnego | ||
Sygnalizacja świetlna procesu | Wielokolorowa lampa przemysłowa sygnalizująca | ![]() |
Alarm wizualny | Sygnalizacja wizualna lub dźwiękowa uszkodzonej termopary | |
Złącze RS 232 i RS 485 lub USB | Możliwość podłączenia oprogramowania zewnętrznego lub oprogramowania PC iTools | ![]() |
Wiele stref grzania | Kontrola wielu stref nagrzewania. Zastosowanie w np. piecach o długiej komorze. Pozwala kontrolować temperatury w każdej ze stref. |
