Piec hartowniczy nastołowy komorowy IBF do warsztatu i małej produkcji

Piec hartowniczy nastołowy komorowy IBF13 i IBF20 – nastołowy piec do hartowania w temperaturze do 1100ºC, 1200ºC lub 1300ºC

Stanowi miniaturową wersje profesjonalnego pieca hartowniczego, który można postawić na stole. Łączy w sobie profesjonalny design i rzetelną konstrukcję zdolną wytrzymać natężenia ciągłej produkcji przy jednoczesnym małym gabarycie zewnętrznym, co jest cenione w niedużych warsztatach. Piece hartownicze nastołowe pasują do stołów hartowniczych typu HT. W naszej ofercie dostępne są również piece nastołowe do odpuszczania z obiegiem powietrza.

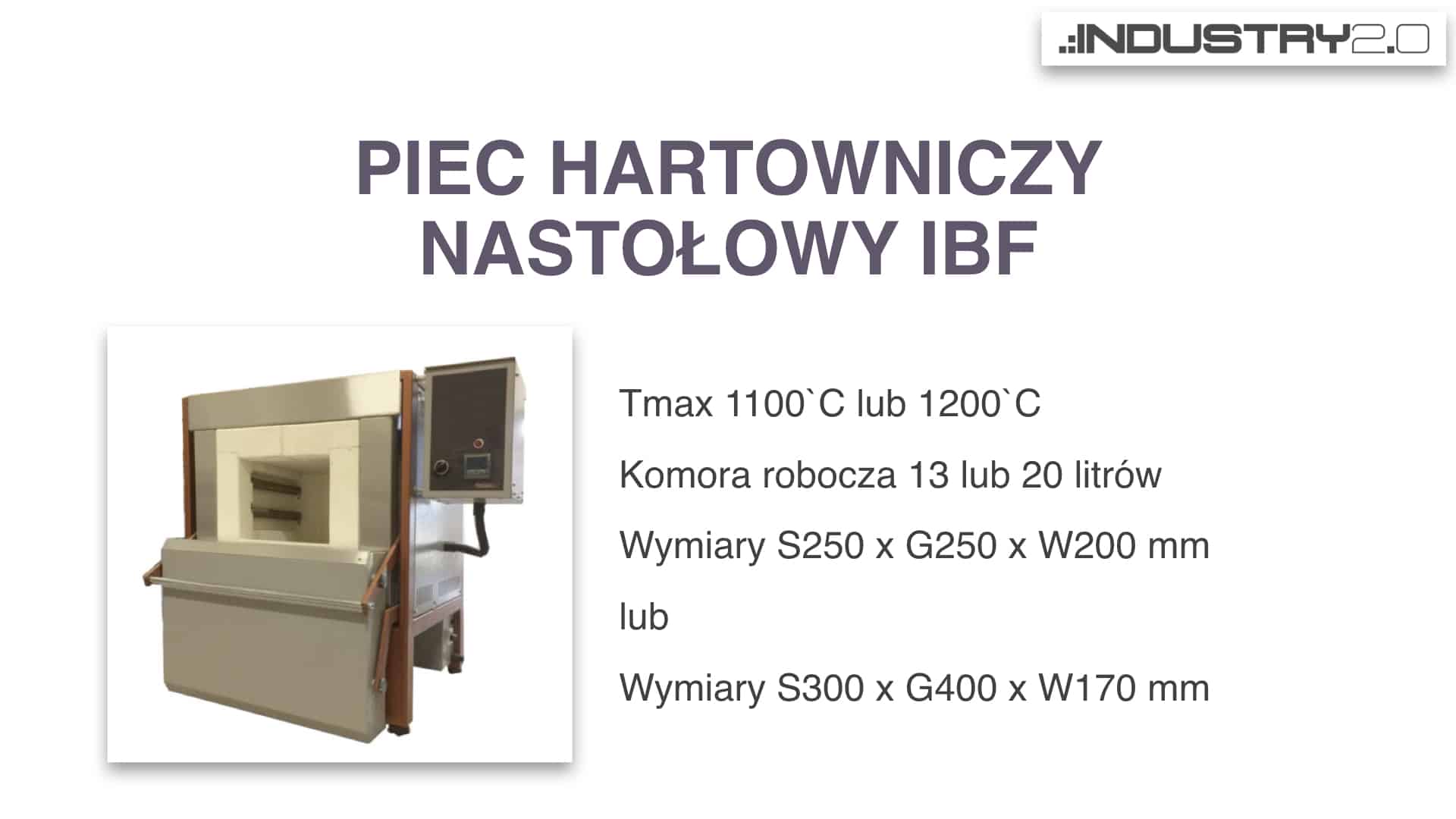

Piec hartowniczy nastołowy komorowy IBF 1100_13

Mały piec nastołowy IBF 13 litrów. Drzwi otwierane w dół, gorąca strona od operatora. Panel sterowania na boku.

PODSTAWOWE PARAMETRY (wykonanie standardowe)

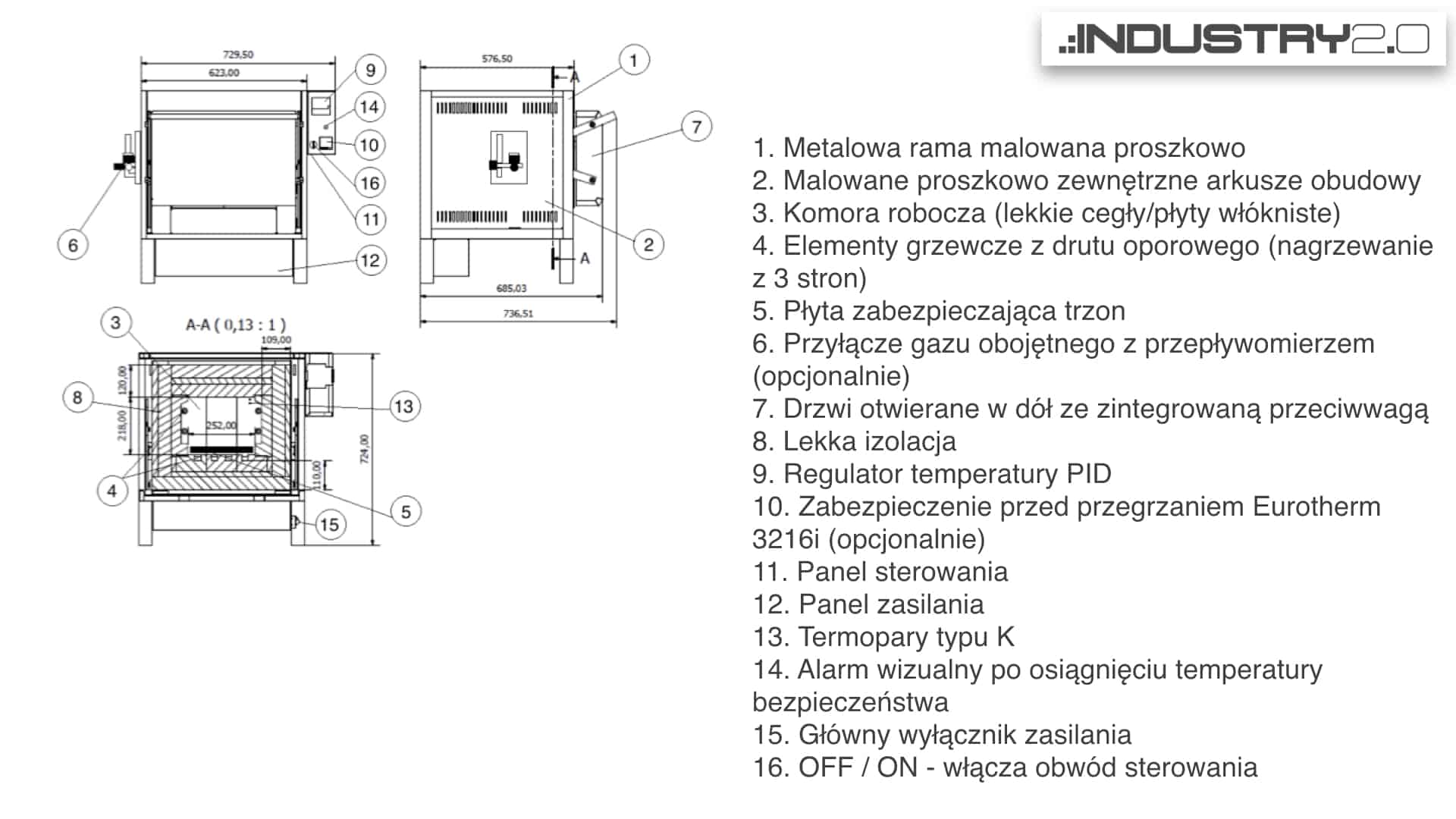

Piec hartowniczy nastołowy posiada mocną i niezawodną konstrukcję przystosowaną do ciągłej produkcji
– Maksymalna temperatura robocza zależy od modelu (1100`C, 1200`C lub 1300`C)
– Obudowa pieca ze stali ocynkowanej malowanej proszkowo
– Maksymalne obciążenie trzony pieca:
==> 5 kg dla modelu 13 litrów
==> 12 kg dla modelu 20 litrów
– Spirale grzewcze (grzałki) na rurach ceramicznych

– Grzałki zamontowane na dwóch ścianach bocznych i trzonie (grzanie z 3 stron)
– Ceramiczna płyta na spodzie pieca (dodawana do każdego modelu standardowo)
– Drzwi otwierane w dół (bardzo proste, lekkie, ergonomiczne i bezawaryjne otwieranie):
==> w modelu 13 litrów gorąca strona od operatora.
==> w modelu 20 litrów otwarte drzwi tworzą stolik załadowczy.

– Stal nierdzewna na górnej i wewnętrznej powierzchni drzwi (gdy drzwi są otwarte służy jako podest załadunkowy)
– Otwieranie drzwi na łożyskach kulowych
– Wlot pieca (łuk i spód) zrobione z cegieł żaroodpornych
– Stal nierdzewna na około wlotu z cegieł
– Wytrzymałe włókniste uszczelnienie pieca
– Sterowanie poprzez przekaźniki półprzewodnikowe SSR
– Kontroler sterujący PID (programowanie ramp w opcjach)
– Panel sterowania
==> w modelu 13 litrów zamocowany z prawej strony
==> w modelu 20 litrów zamocowany na dole
– Termopara typu K (do 1100ºC), typ N (do 1200ºC), typ S (do 1300ºC)
– Niezależne zabezpieczenie przeciwko przegrzaniu, osobny układ (w każdym modelu w standardzie)
– Komora wentylowana
– Serwis gwarancyjny i pogwarancyjny na terenie całej Polski. Przyjmowanie zgłoszeń 24/h.
– Gwarancja 18 m-cy (z wyłączeniem el. eksploatacyjnych)
– Gwarancja 12 m-cy (cały piec)

Piec hartowniczy nastołowy komorowy IBF 1100_20

Mały piec nastołowy IBF 20 litrów. Drzwi otwierane w dół tworząc stół załadowczy. Panel sterowania na dole.

DOSTĘPNE WYMIARY STANDARDOWE:

Model Max temp.   Temp. pracy  Wymiary komory roboczej, [mm] Wymiary zewnętrzne, [mm*] Objętość komory Moc  Napięcie/ Fazy
  ⁰C ⁰C Szer. Gł. Wys. Szer. Gł. Wys. Litry  kW
Piec nastołowy IBF 1100_13 1100 1100 250 250 200 730 740 730 13 3,8 230/ 1
Piec nastołowy IBF 1100_20 1100 1100 300 400 170 670 720 660 20 5,5 400/ 3
* Wymiary są przybliżone
Model Max temp.  Temp. pracy  Wymiary komory roboczej, [mm] Wymiary zewnętrzne, [mm*] Objętość komory Moc  Napięcie/ Fazy
  ⁰C ⁰C Szer. Gł. Wys. Szer. Gł. Wys. Litry  kW
Piec nastołowy IBF 1200_13 1200 1200 250 250 200 730 740 730 13 3,8 230/ 1
Piec nastołowy IBF 1200_20 1200 1200 300 400 170 670 720 660 20 5,5 400/ 3
* Wymiary są przybliżone
Model Max temp. Temp. pracy   Wymiary komory roboczej, [mm] Wymiary zewnętrzne, [mm*] Objętość komory Moc  Napięcie/Fazy
  ⁰C ⁰C Szer. Gł. Wys. Szer. Gł. Wys. Litry  kW
Piec nastołowy IBF 1300_13 1300 1300 250 250 200 730 740 730 13 3,8 230/ 1
Piec nastołowy IBF 1300_20 1300 1300 300 400 170 670 720 660 20 5,5 400/ 3
* Wymiary są przybliżone

Tabela dla wersji mobilnej



OPCJE (piec hartowniczy nastołowy komorowy)

  • Komora z cegieł żaroodpornych
  • Drzwi z cegieł żaroodpornych
  • Płyty denne z SiC
  • Osłony grzałek z SiC
  • Płyty denne ze stali żaroodpornej
  • Skrzynka do procesu w gazie ochronnym
  • Skrzynka do nawęglania
  • System podawania gazu obojętnego do komory
  • Programowalny kontroler PID
  • Panel dotykowy
  • Nagrywarka procesu
  • Stół stacjonarny do załadunku
  • Stół obrotowy do załadunku
  • Alarm wizualny dla uszkodzonej termopary
  • Złącze RS232
  • Złącze RS485
  • Piec hartowniczy nastołowy komorowy może posiadać opcje połączenia z PC
  • Kontrola grzania w wielu strefach
