Elektryczne piece komorowe przemysłowe ICO do 860ºC

Profesjonalne piece komorowe przemysłowe z cyrkulacją powietrza są rzetelne wykonanie. Polecane dla profesjonalistów, do produkcji lub narzędziowni. Mają zastosowanie do odpuszczania, wygrzewania, wyżarzania itp. Są niezawodne i tanie w eksploatacji. Cechuje je bardzo dobra jednorodność temperatury.

Piece komorowe przemysłowe

OPIS

Seria ICO jest najlepszą propozycja dla użytkowników, którzy cenią sobie konstrukcje z dobrych materiałów w przystępnej cenie. Piece komorowe przemysłowe elektryczne typu ICO znajdują zastosowanie w takich procesach jak hartowanie, wyżarzanie, starzenie, normalizacja, podgrzewanie, wypalanie, wulkanizacja, polimeryzacja i suszenie różnych materiałów w temperaturze w zakresie od 50°C do 860°C w powietrzu lub w gazie obojętnym (opcjonalnie). Piece przemysłowe ICO posiadają wewnętrzną, wymuszoną cyrkulacją powietrza są rzetelną ofertą na rynku urządzeń przemysłowych, ponieważ zostały zaprojektowane do ciągłej pracy w maksymalnej temperaturze Zachęcamy do zapoznania się z poniższa ofertą.

WYKONANIE STANDARDOWE ZAWIERA:

KONSTRUKCJA
# Mocna i niezawodna konstrukcja
# Panele obudowy ze stali ocynkowanej, malowanej proszkowo

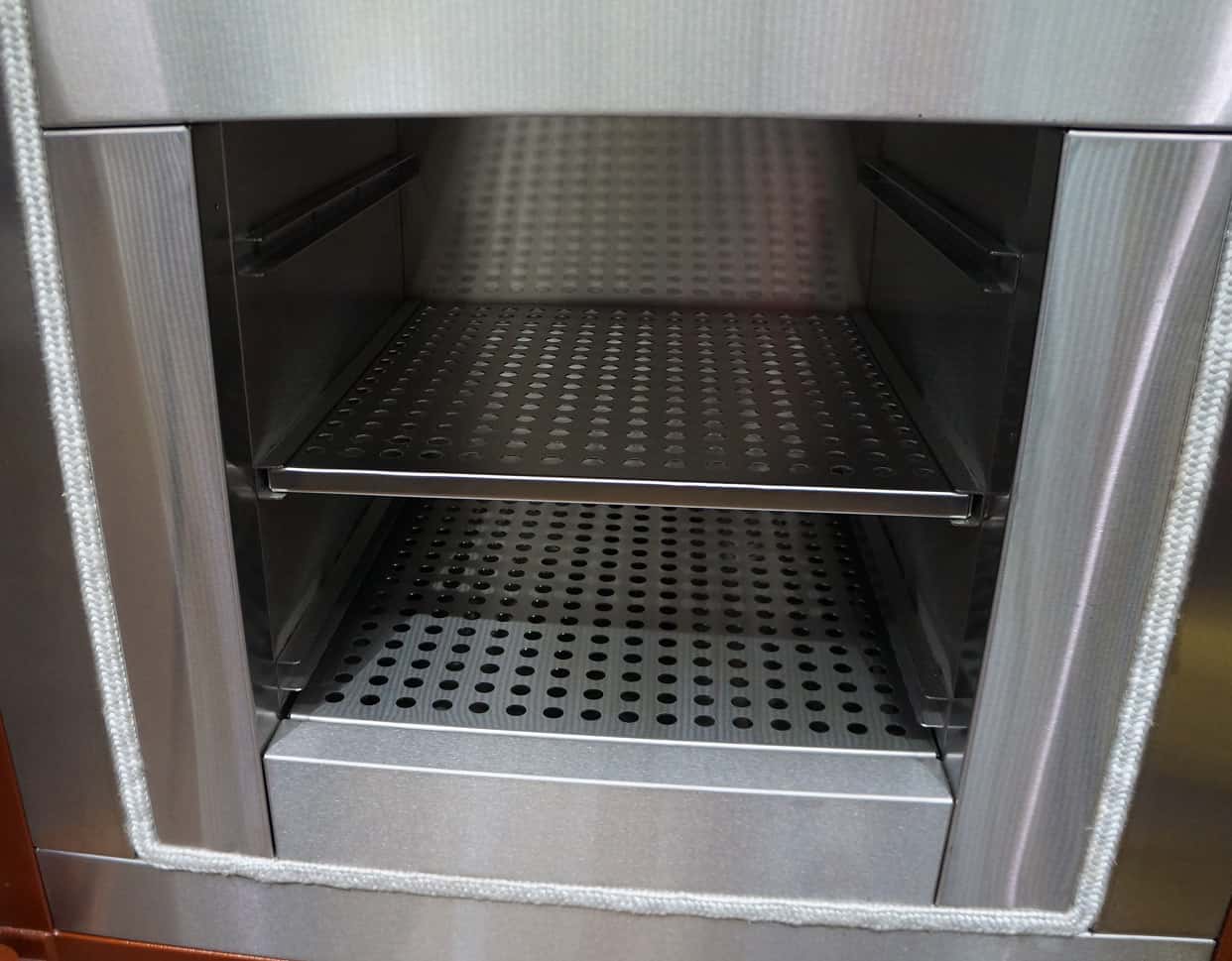

# Materiał komory roboczej:
–> modele do 360ºC – stal ocynkowana malowana farbą żaroodporną (opcjonalnie stal nierdzewna)
–> modele 460-660ºC – stal nierdzewna
–> modele 860ºC – stal nierdzewna, żaroodporna
# Nagrzewanie z dwóch stron
# Wymuszona cyrkulacja powietrza (pionowa lub pozioma zależnie od modelu)
# Bardzo dobry rozkład temperatury w całej objętości przestrzeni roboczej (przestrzeń robocza to -10% wymiaru od każdej ze ścian). W modelach standardowych w pustej, suchej komorze po ustabilizowaniu w temperaturze nominalnej ≤ +/-5ºC
# Elementy grzewcze zamontowane wewnątrz podwójnych ścian komory

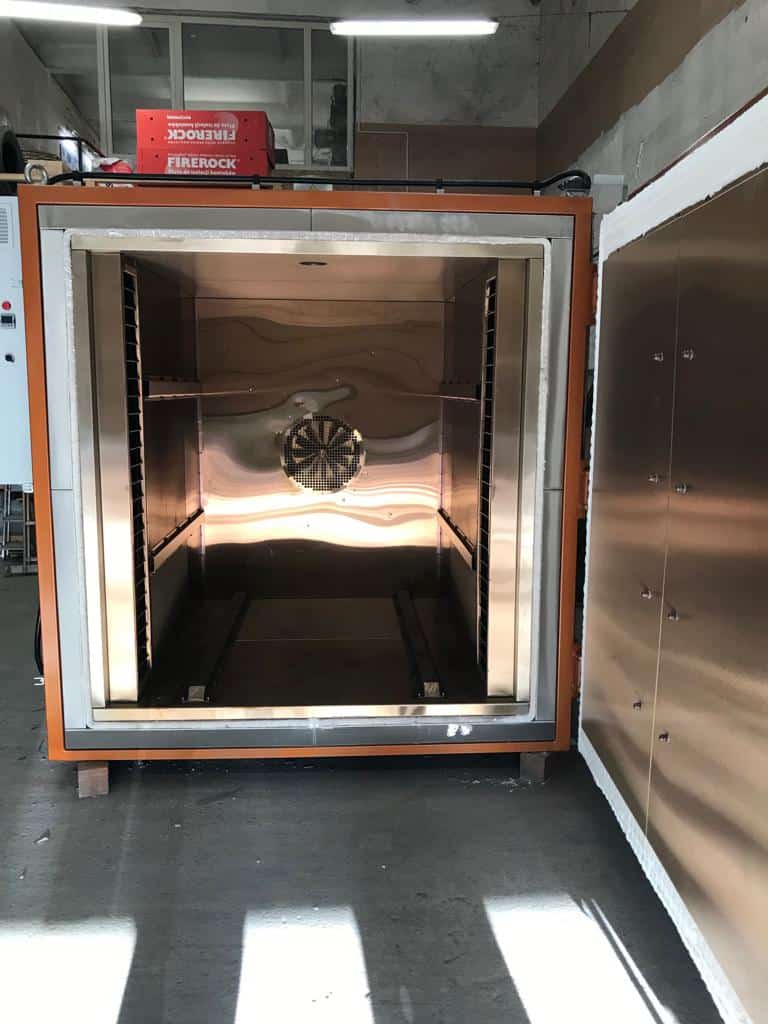

# Innowacyjny system obiegu/cyrkulacji powietrza wewnątrz komory. Polega na zasysaniu powietrza przez wentylator, tłoczeniu i ogrzewaniu przez podwójne ściany boczne oraz wtłaczaniu z powrotem do komory przez specjalne otwory technologiczne.

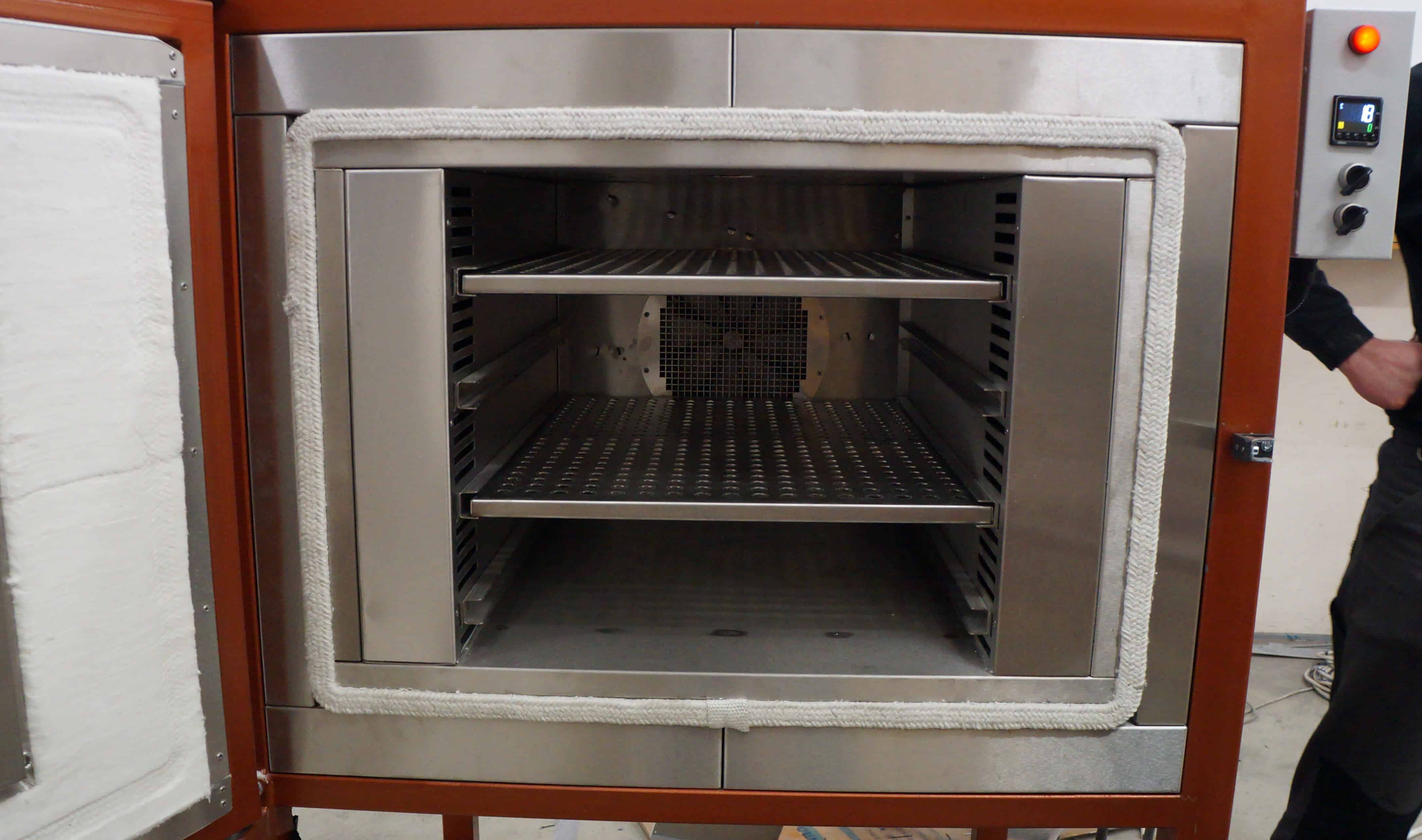

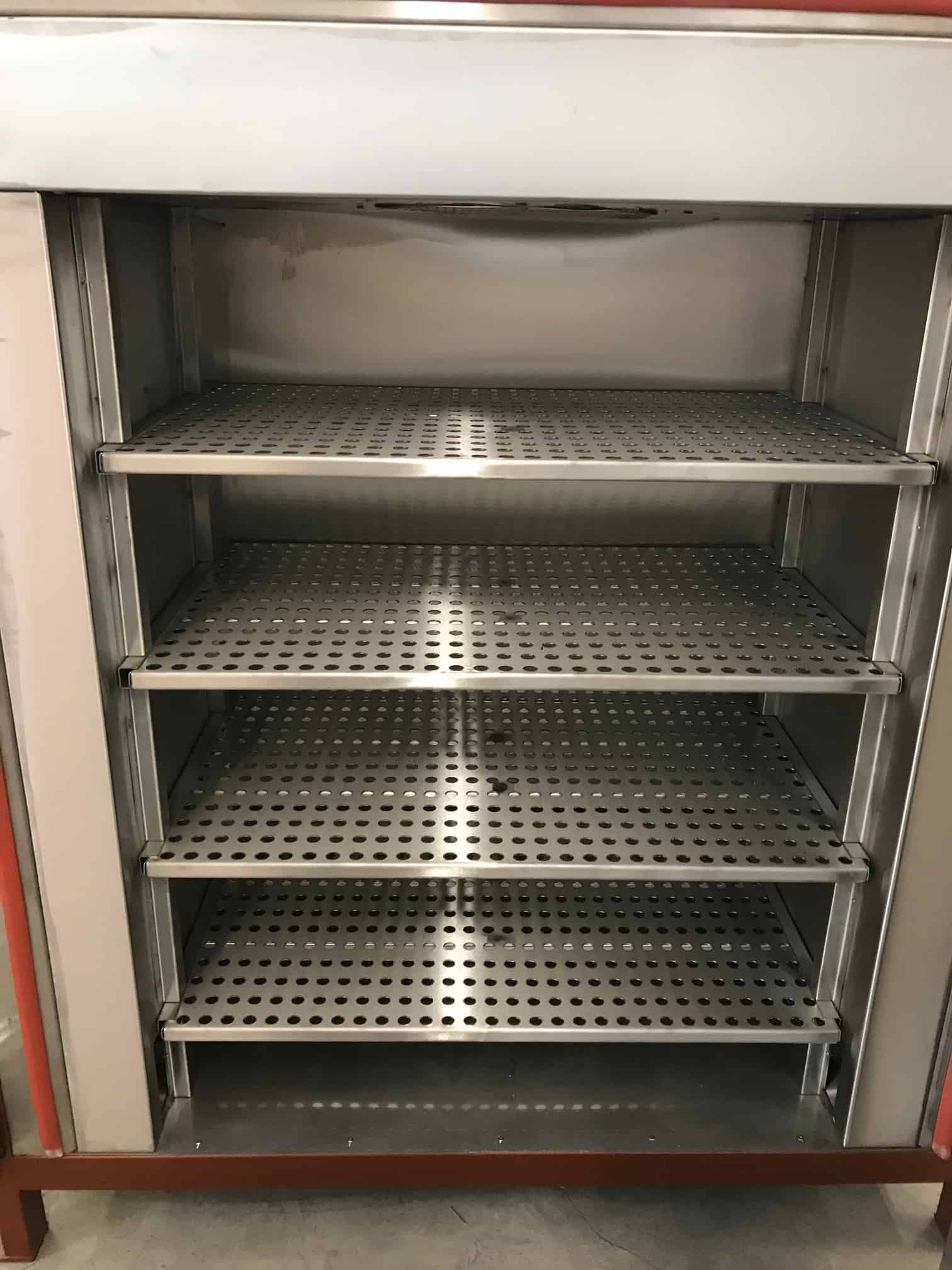

# Półki – 2 szt. w piecach do 800 litrów (nie dotyczy modeli ICO 860). W większych komorach możemy zaprojektować indywidualnie stelaż i półki (opcja)
# Drzwi otwierane manualnie na prawo
# Uszczelka w drzwiach:
–> silikonowa – modele do 260ºC
–> włóknista – modele do 860ºC
# Izolacja komory – lekka, włóknista lub mieszana, moduły ceramiczne, cegła dla modeli wysokotemperaturowych
STEROWANIE I AUTOMATYKA
# Sterowanie poprzez przekaźniki półprzewodnikowe SSR

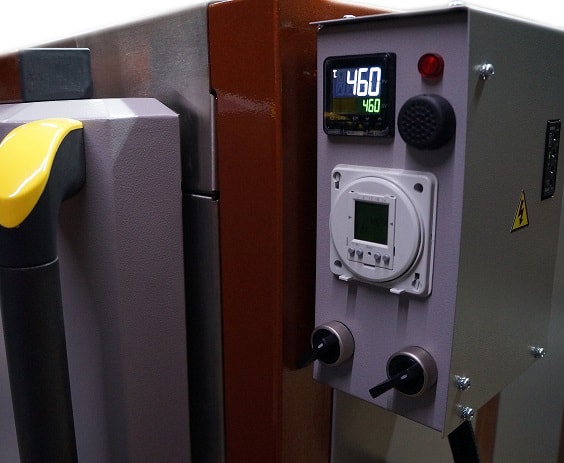

# Kontroler sterujący PID (programowanie ramp opcjonalne)
# Piece komorowe przemysłowe elektryczne ICO wyposażone są w termopary typu K
–> jedna do sterowania
–> druga do zabezpieczenia przeciwko przegrzaniu
# Niezależne zabezpieczenie przeciwko przegrzaniu (osobny układ: kontroler-termopara)
# Klapy wentylacyjne regulowane ręcznie (opcja sterowane automatycznie)
SERWIS, EKSPLOATACJA, DOKUMENTACJA
# Serwis gwarancyjny i pogwarancyjny na terenie całej Polski
# Gwarancja premium 18 m-cy (z wyłączeniem el. eksploatacyjnych)
# Gwarancja standard 12 m-cy lub 4000 rh (cały piec)
# Pełna dokumentacja PL i/lub EN: deklaracja zgodności CE, DTR dla pieca, instrukcja dla kontrolera

Piece komorowe przemysłowe z wymuszonym obiegiem ICO 450_113Mały piec ICO z pionowa cyrkulacja powietrza



SZCZEGÓŁOWE DANE TECHNICZNE

Piece komorowe przemysłowe z cyrkulacją ICO 260

Piece komorowe przemysłowe z cyrkulacją ICO 360

Piece komorowe przemysłowe z cyrkulacją ICO 460
Piece komorowe przemysłowe z cyrkulacją ICO 660
Piece komorowe przemysłowe z cyrkulacją ICO 860

–> * Wymiary zewnętrzne mogą ulec zmianie.
–> ** Istnieje możliwość zmiany parametrów wg indywidualnego projektu
–> Zastrzegamy możliwość dokonywania zmian technicznych i konstrukcyjnych
–> Producent zaleca zachowanie odległości od ścian min. 10% (tzw. przestrzeń robocza). Przestrzeń robocza daje najlepsze rezultaty jednorodności temperaturowej.
–> Piece powyżej 1000 litrów objętości nie wyposażamy w półki standardowo. Przy takich wielkościach możemy wycenić dodatkowo stelaż z półkami.
–> Piece powyżej 860`C nie wyposażamy standardowo w półki. W takich temperaturach półki ulegają wygięciu i możemy zaproponować stelaż z półkami.

INNOWACYJNY SYSTEM CYRKULACJI POWIETRZA – PIECE KOMOROWE

Innowacyjny system cyrkulacji powietrza został opracowany przez doświadczonych inżynierów/konstruktorów pieców do obróbki cieplnej w celu uzyskania najlepszej możliwej jednorodności temperatury w całej objętości komory roboczej. Cyrkulacja może być pozioma lub pionowa i jest dobierana indywidualnie dla komory pieca, jej gabarytów oraz sposobu rozłożenia wsadu w komorze.

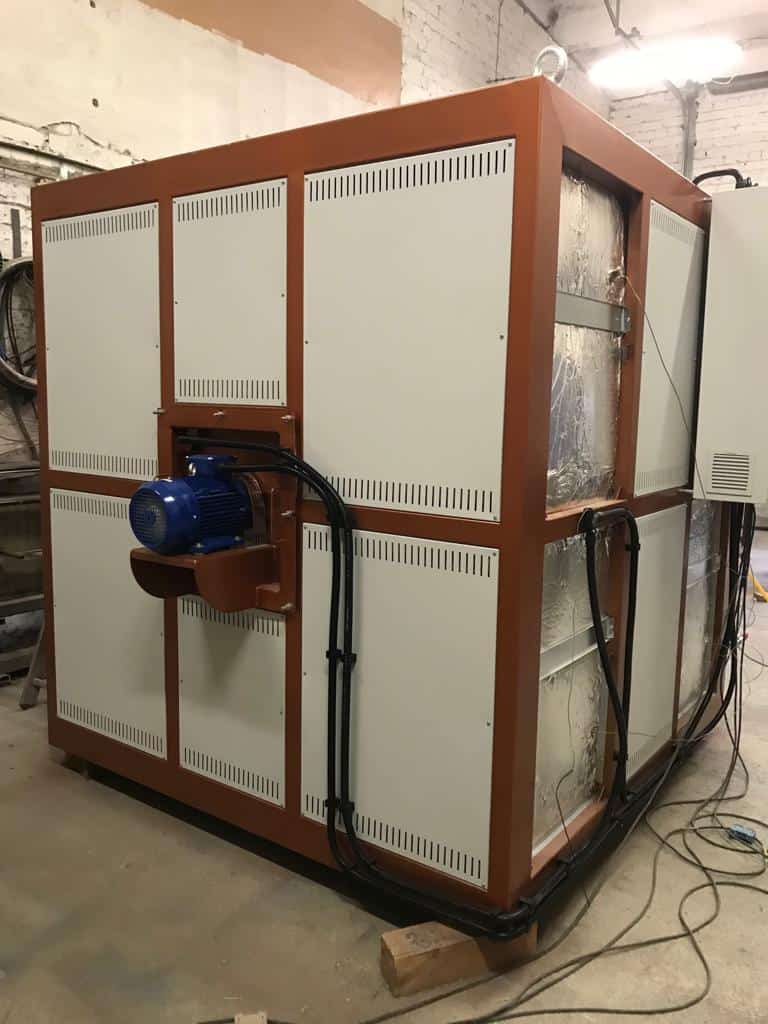

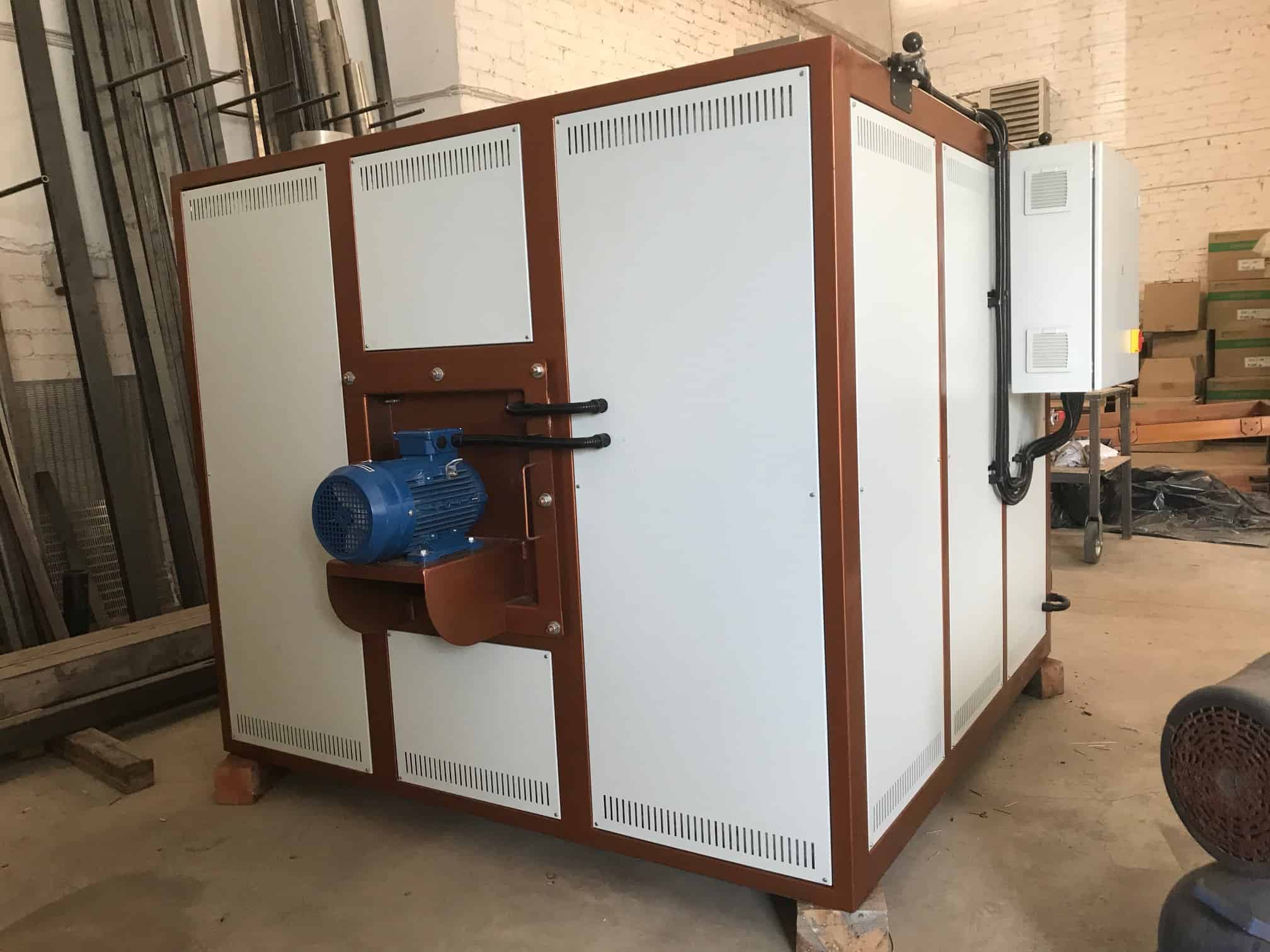

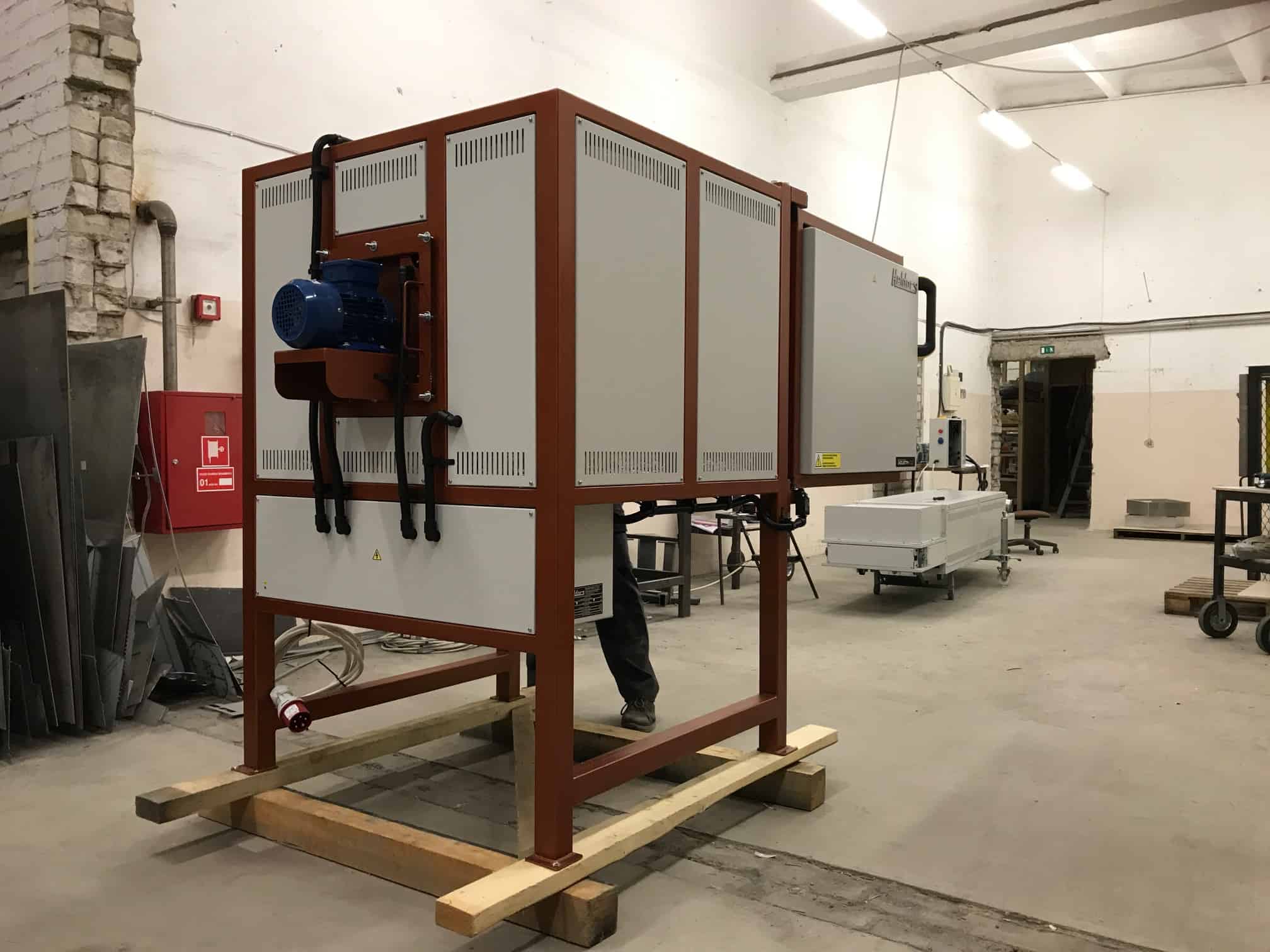

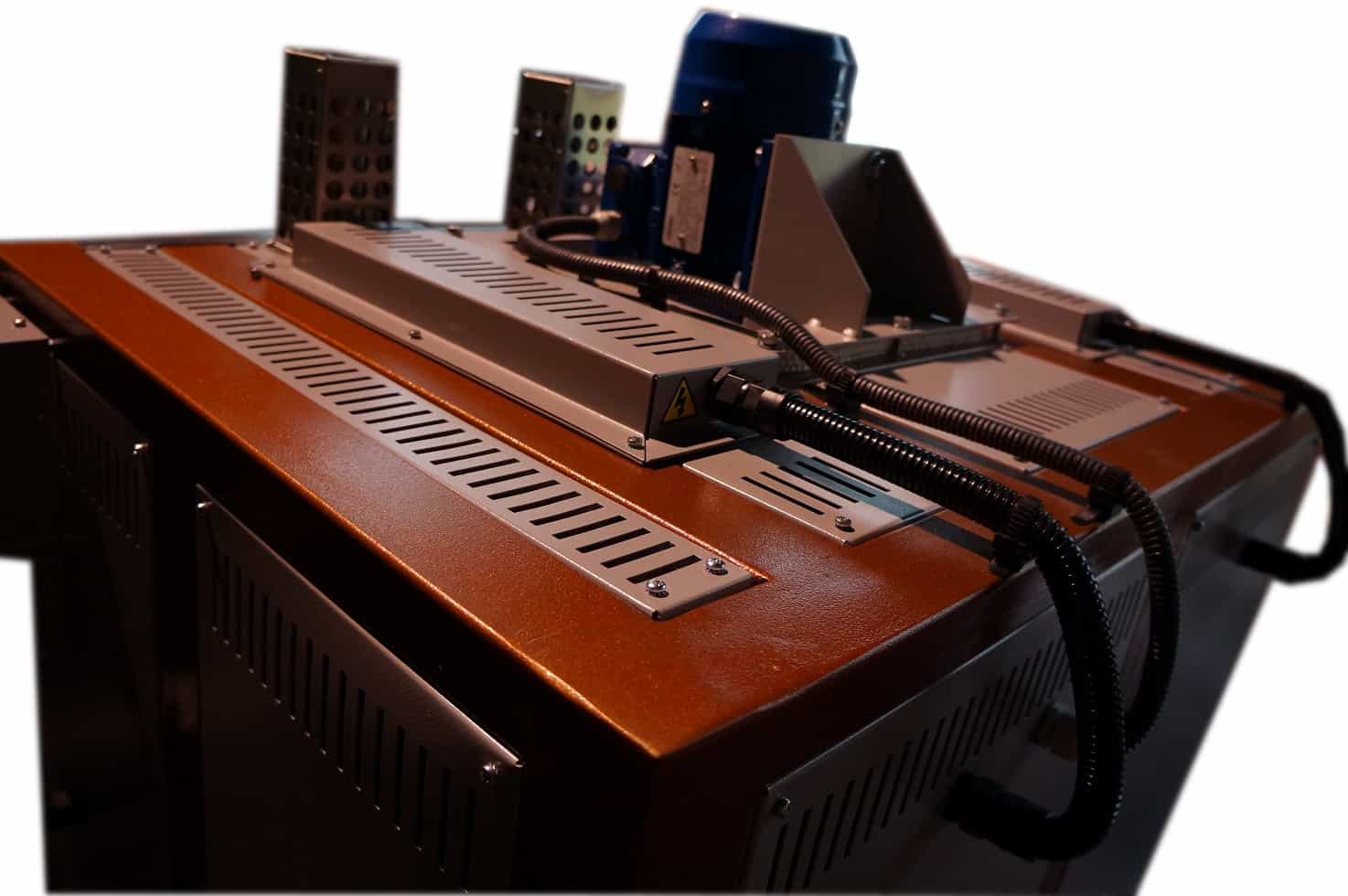

Innowacyjne działanie wewnętrznego obiegu polega na zasysaniu powietrza z komory roboczej przez łopaty cyrkulatora. Powietrze tłoczone jest przez podwójne ściany pieca, gdzie jest również ogrzewane. Następnie dogrzane powietrze wtłaczane jest z powrotem do komory roboczej od przodu, przez specjalne technologiczne otwory. Obieg poziomy posiada wentylator na tylnej ścianie. Cyrkulacja pionowa charakteryzuje się wentylatorem zamontowanym na suficie.

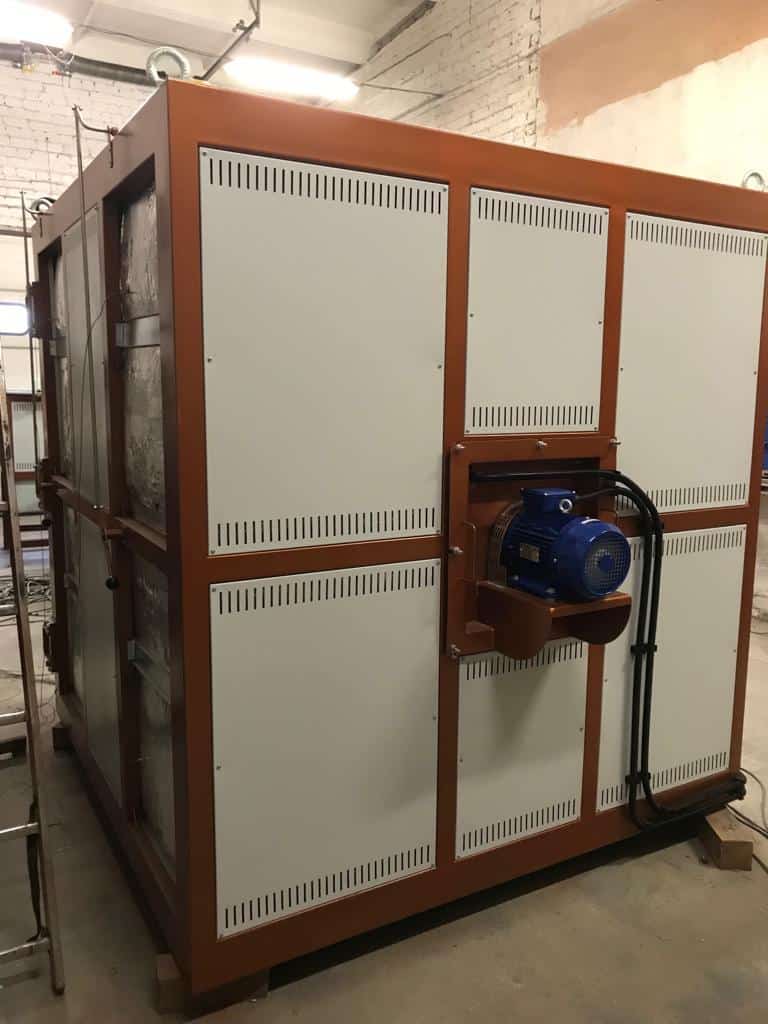

OBIEG WYMUSZONY POZIOMY

Innowacyjny system dystrybucji:cyrkulacji powietrza w piecach ICO

OBIEG WYMUSZONY PIONOWY

Innowacyjny system dystrybucji:cyrkulacji powietrza w piecach ICO (pionowy)

OPCJE (piec komorowy elektryczny):

  • Komora ze stali nierdzewnej dla modeli 260-360ºC
  • Panele zewnętrzne ze stali nierdzewnej
  • Rama ze stali nierdzewnej
  • Dodatkowe drzwi z tyłu (piec przelotowy)
  • Wysuwany trzon (na torach)
  • Wózek jezdny na kółkach
  • Zaadoptowanie warunków przeciwwybuchowych
  • Uszczelnienie komory dla pieców ze stali nierdzewnej
  • Dodatkowe lub wzmacniane półki
  • Wzmocniony trzon pieca
  • Stelaż dla półek
  • Wentylator chłodzący
  • Systemy doprowadzania gazu obojętnego do komory z przepływomierzem (standard)
  • Systemy doprowadzenia gazu obojętnego do komory z przepływomierzem i doszczelnieniem komory w postaci stalowej mufli spawanej (wersja zaawansowana)
  • Podnoszenie drzwi elektromechaniczne, hydrauliczne lub pneumatyczne (podnoszone za pomocą pedału lub przełącznika
  • Programowalny kontroler PID
  • Panel dotykowy
  • Nagrywarka procesów
  • Stół stacjonarny do załadunku
  • Stół obrotowy do załadunku
  • Czujnik wyłączania awaryjnego
  • Sygnalizacja świetlna i/lub dźwiękowa procesu
  • Alarm wizualny dla uszkodzonej termopary
  • Złącze RS232
  • Złącze RS485
  • Oprogramowanie PC
  • Modyfikacja wymiarów wg własnych wymagań
  • i wiele innych

POBIERZ KATALOG – piece komorowe przemysłowe

INDUSTRY 2.0 – Piece elektryczne komorowe ICO do temperatury 860ºC
