Elektryczne piece rurowe laboratoryjne TMAX poziome i pionowe

Elektryczne piece rurowe laboratoryjne są wykorzystywane przez jednostki naukowo badawcze, instytuty oraz uczelnie i szkoły. Piece z rurą służą do badań i rozwoju i posiadają unikalne własności oraz parametry pracy. Ich największym atutem jest mała strefa grzewcza co powoduje dobry rozkład temperatury, długa strefa robocza oraz gazoszczelność, która objawia się możliwością podawania rozmaitych gazów bezpośrednio do komory pieca w celu uzyskania kontrolowanej atmosfery obojętnej lub reaktywnej.

Piece rurowe laboratoryjne

Piec rurowy poziomy z rurą kwarcową Tmax 1400C - 1800C

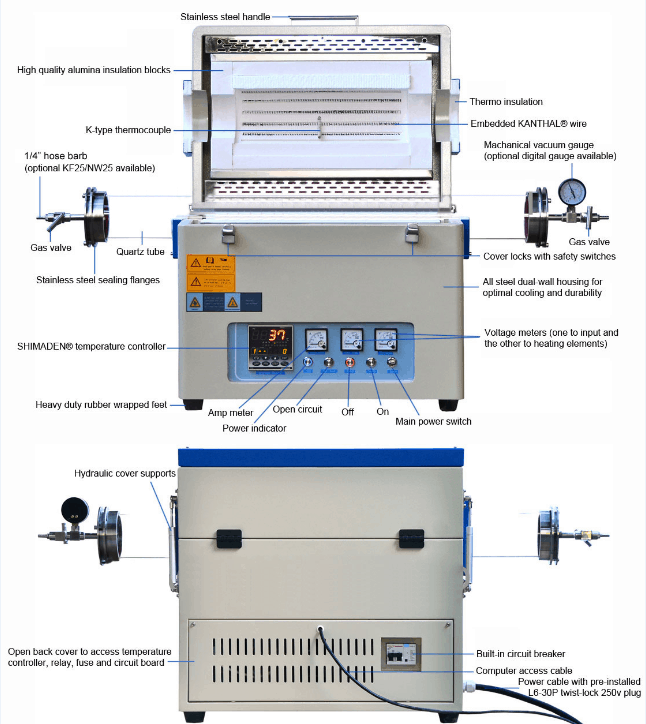

CECHY CHARAKTERYSTYCZNE (wykonanie standardowe)

  1. Kompaktowa, przenośna i lekka konstrukcja.
  2. Podzielona komora pieca (w modelach otwieranych) zapewnia szybki i łatwy dostęp do rury i grzałek co umożliwia ich szybką wymianę
  3. Zestaw kołnierzy ze stali nierdzewnej do uszczelniania rury wraz z zaworami, złączkami i barometrem
  4. Mikroprocesorowy, inteligentny sterownik PID zapewnia optymalny proces termiczny.
  5. Możliwych jest wiele procesów w atmosferze w jednym cyklu (np. wypalanie spoiwa w powietrzu i spiekanie w próżni lub w środowisku gazu obojętnego).
  6. Piece posiadają wbudowany amperomierz i dwa woltomierze do łatwego monitorowania napięcia i natężenia prądu.
  7. Wbudowany interfejs komputerowy umożliwia połączenie z PC
  8. Piece rurowe laboratoryjne posiadają termoparę typu K o długiej żywotności.

Piec rurowy dzielony

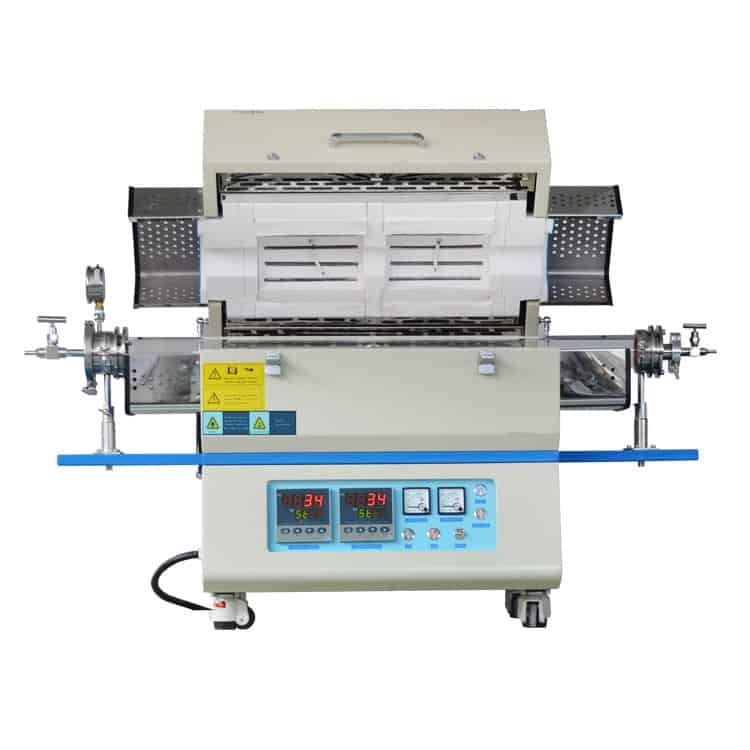

Piec rurowy ,dzielony, poziomy, dwustrefowy z rurą kwarcową i kołnierzami uszczelniającymi Tmax 1200`C

BEZPIECZEŃSTWO

1. Zabezpieczenie przed przegrzaniem wyłącza piec, jeżeli temperatura znajduje się poza dopuszczalnym zakresem (patrz instrukcja obsługi regulatora) lub jeżeli termopara jest uszkodzona lub działa wadliwie.

2. Zabezpieczenie przed awarią zasilania wznawia pracę pieca od punktu wystąpienia awarii, gdy zasilanie zostanie przywrócone.

DANE TECHNICZNE (piece rurowe laboratoryjne)

  1. Zasilanie: 110-240V AC, 50/60 Hz, jednofazowe
  2. Materiał rurki: quartz
  3. Maksymalna temperatura robocza: 1200°C
  4. Maksymalna stała temperatura pracy: 1100°C
  5. Stała temperatura pracy w próni: 1000°C (pompa opcjonalnie) Minimalna temperatura pracy: 70°C
  6. Podcinienie znamionowe: 0,001 Pa / 0,00001 mbar Nadcinienie znamionowe 0,02 MPa / 3 psi
  7. Typ elementu grzewczego: Kanthal (Szwecja) drut oporowy
  8. Typ termopary: K
  9. Izolacja: Mitsubishi (Japonia) wysoka jakość 1500 gatunkowego włókna korundowego
  10. Regulator temperatury: Shimaden fp93 (Japonia) max 4 programy i max 40 segmentów (tj. 4 x 10 segmentów lub 2 x 20 segmentów).
  11. Maksymalna szybkość nagrzewania i chłodzenia: <30°C / min
  12. Długość strefy grzewczej: 16 cali
  13. Długość strefy o stałej temperaturze: 10 cali
  14. Precyzja regulatora temperatury: +/- 1°C
  15. Zestaw kołnierza do uszczelniania próniowego: kołnierze uszczelniajce ze stali nierdzewnej z jednym manometrem próniowym, dwa zawory i cztery termiczne bloki ceramiczne.
  16. Wlot/wylot gazu: wąż 1/4″ z gwintem 1/4″ BSPT (British Standard Pipe Thread)
  17. Temperatura obudowy: <45`C
  18. Zabezpieczenie podczas otwarcia pieca: po otwarciu pokrywy pieca, przekanik automatycznie odłczy główne zasilanie, skutecznie zapewniajc bezpieczestwo uytkownika.
  19. Zgodność z CE: Tak

DOSTĘPNE MODELE STANDARDOWE

Wymiary rury (OD x długość)

60mm x 1m

80mm x 1m

100mm x 1m

120mm x 1m

150mm x 1m

200mm x 1m

250mm x 1m

Maksymalna moc

2.5 kW

3.5 kW

3.5 kW

4 kW

5 kW

6 kW

8 kW

Wymiary pieca (DxSxW)

24x15x20″

24x17x23″

24x17x23″

24x17x23″

24x18x24″

26x21x28″

26x21x28″

Wymiary transportowe (DxSxW)

46x21x36″

46x21x36″

46x21x36″

46x21x36″

46x22x37″

50x28x40″

50x28x40″

Waga transportowa (Lb)

260

300

340

400

450

500

650

INNE KONFIGURACJE

Oferowane piece rurowe laboratoryjne mogą tworzyć różne konfiguracje takich parametrów jak:

  • Temperatura pracy: 1100’C – 1900`C
  • Układ pieca: poziomy lub pionowy
  • System obudowy: pełny lub dzielony/otwierany

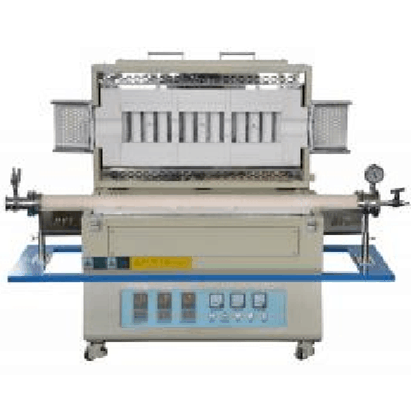

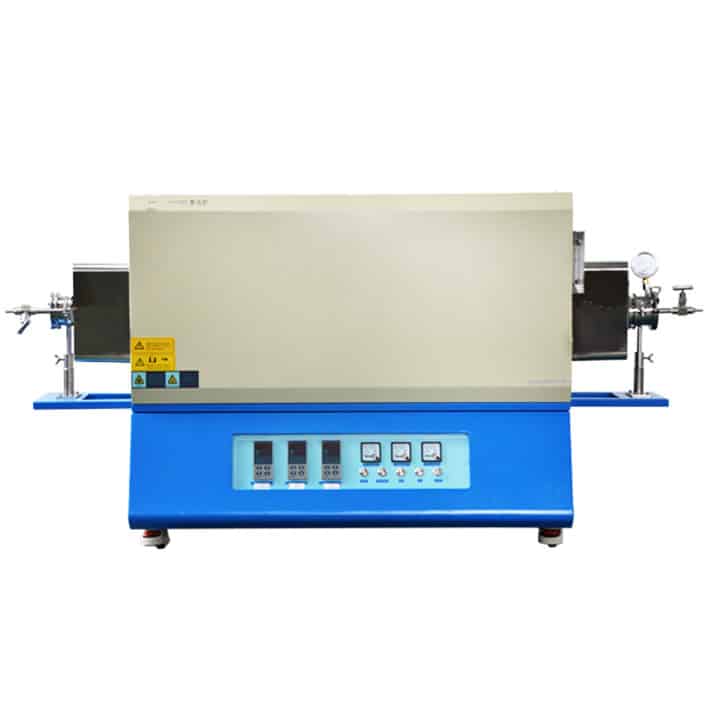

  • Ilośc stref grzewczych: jedno-, dwu-, trzystrefowy lub wiele stref
  • Dodatkowe własności: przechylony, obrotowy
  • Piece można opcjonalnie wyposażyć w pompę próżniową
