Prasy izostatyczne HIP i CIP – prasowanie izostatyczne

Prasy izostatyczne (z ang. isostatic presses) to urządzenia stosowane do najwyższej klasy obróbki cieplno-ciśnieniowej. Prasowanie izostatyczne polega na ulepszaniu lub zagęszczaniu gotowych wyrobów a także na prasowaniu proszków (np zgniatanych w zamkniętych puszkach).

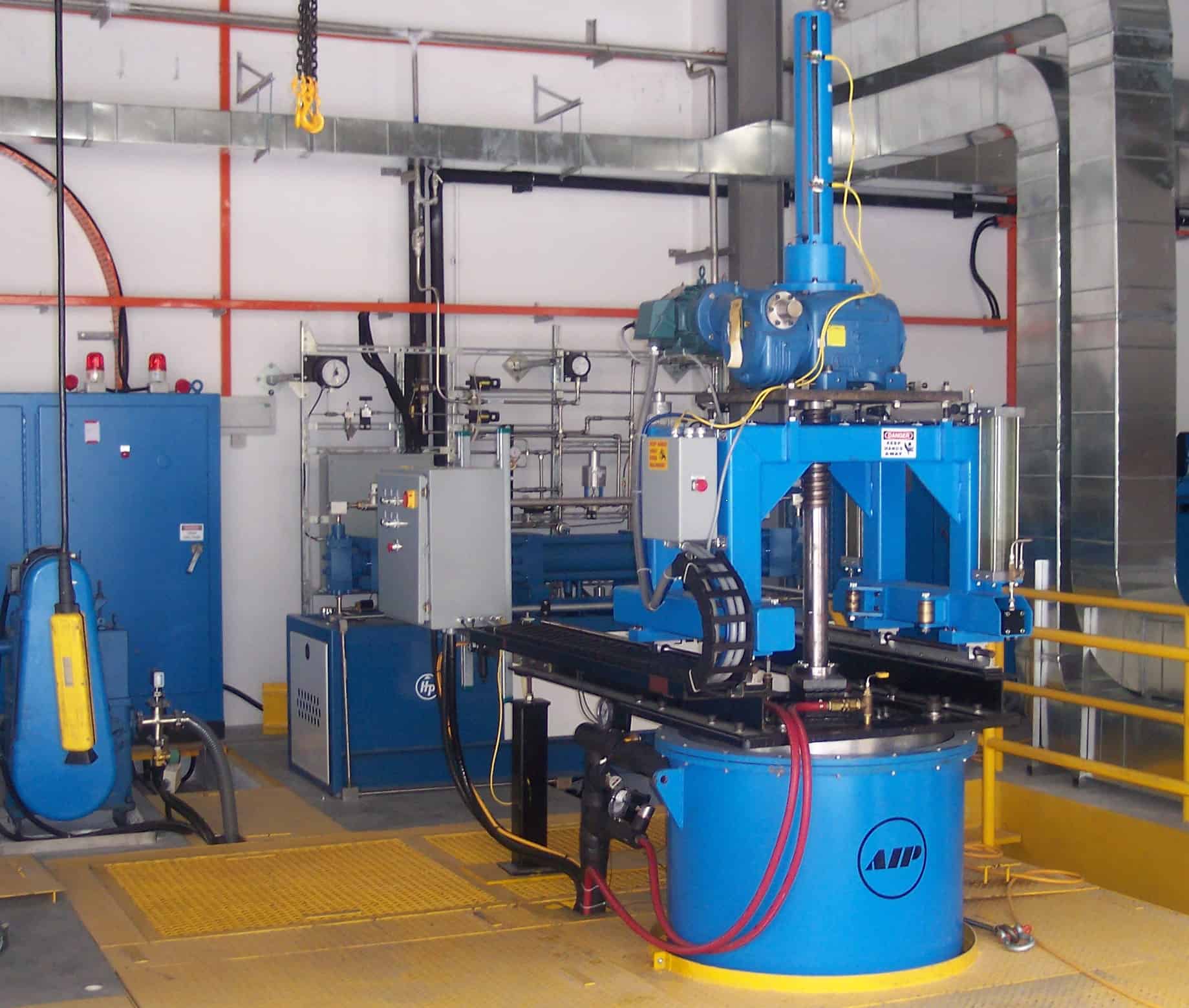

Prasy izostatyczne - największa prasa HIP

Proces prasowania stosowany jest na szeroką skalę na produkcji oraz z powodzeniem przy badaniu i tworzeniu nowoczesnych materiałów

WSTĘP

Do niedawna technologie te były dostępne tylko dla zaawansowanych technologicznie firm lub jednostek naukowo badawczych w krajach wysokorozwiniętych. Aktualnie nasza firma oferuje te urządzenia w Polsce i Europie świadcząc kompletną obsługę techniczną, sprzedażową oraz serwisową. Prasy izostatyczne stosowane są branżach spiekania trudnotopliwej i ceramiki technicznej, zagęszczania, ulepszania odlewów np. tytanowych stosowanych na odpowiedzialne części w różnych dziedzinach lub produkowania elementów NNS (near net shape) z proszków zapuszkowanych w nadających im kształtu puszkach. Prasowanie izostatyczne przebiegać może w urządzeniach małych stosowanych w badaniach laboratoryjnych oraz w urządzeniach dużych stosowanych w produkcji seryjnej

DOSTĘPNE URZĄDZENIA HIP I CIP

Eksperci i Producenci wspólnie przyjmują, że urządzenia laboratoryjne mają średnicę zbiornika od 3-10 cali. Nie jest to jednak przestrzeń robocza gdyż do zbiornika wkładany jest piec w przypadku pras HIP (wysokotemperaturowe prasy izostatyczne) lub gumowa forma w przypadku pras CIP (niskotemperaturowe prasy_izostatyczne). Prasy do zadań małej produkcji pilotażowe mają najczęściej średnicę od 8-12 cali. Z kolei urządzenia produkcyjne zaczynają swoje wielkości od 10 cali a kończą na 2 metrach lub więcej.

Wysokotemperaturowe prasy HIP
(Hot Isostatic Press)
Niskotemperaturowe prasy CIP
(Cold Isostatic Press)

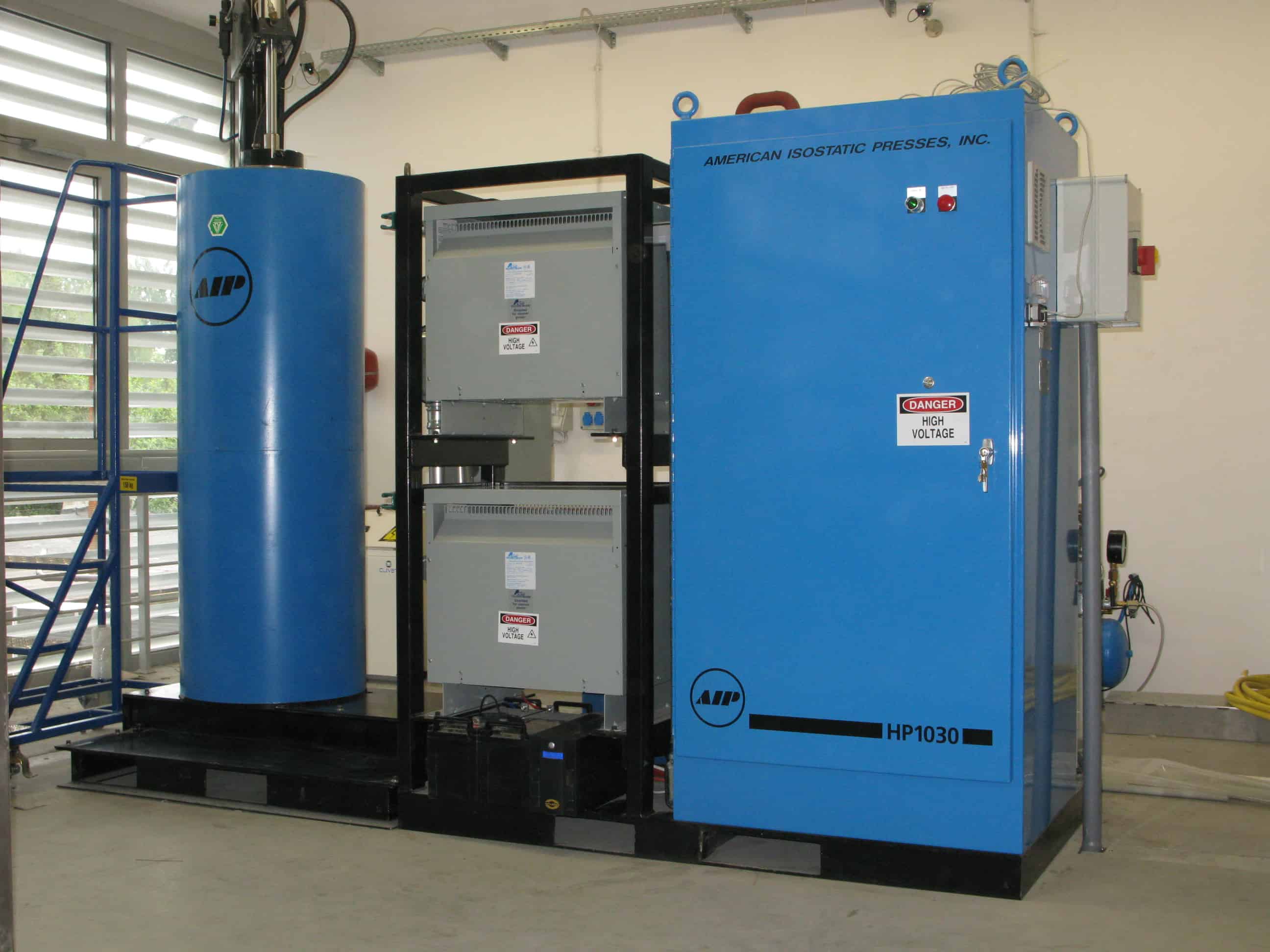

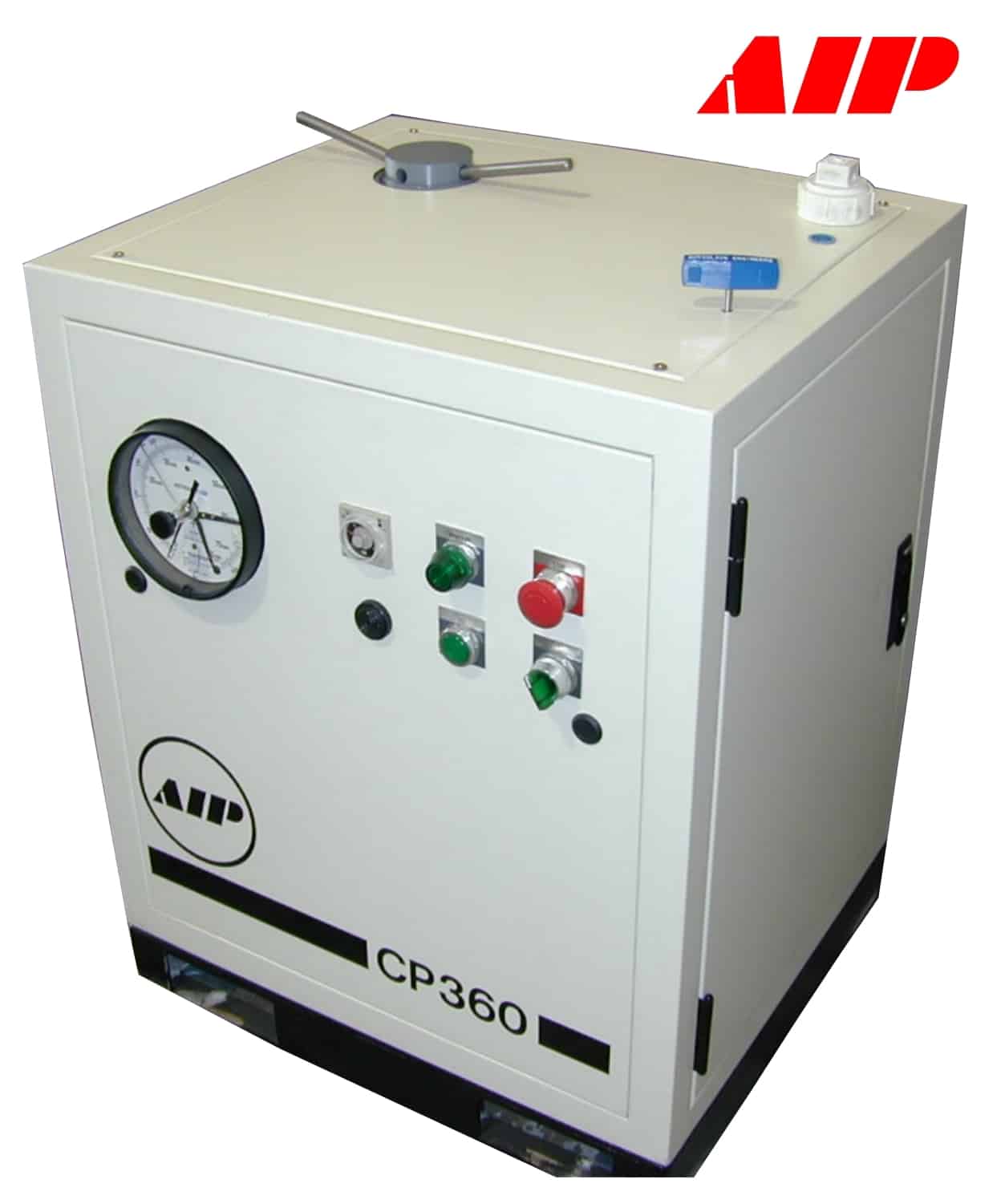

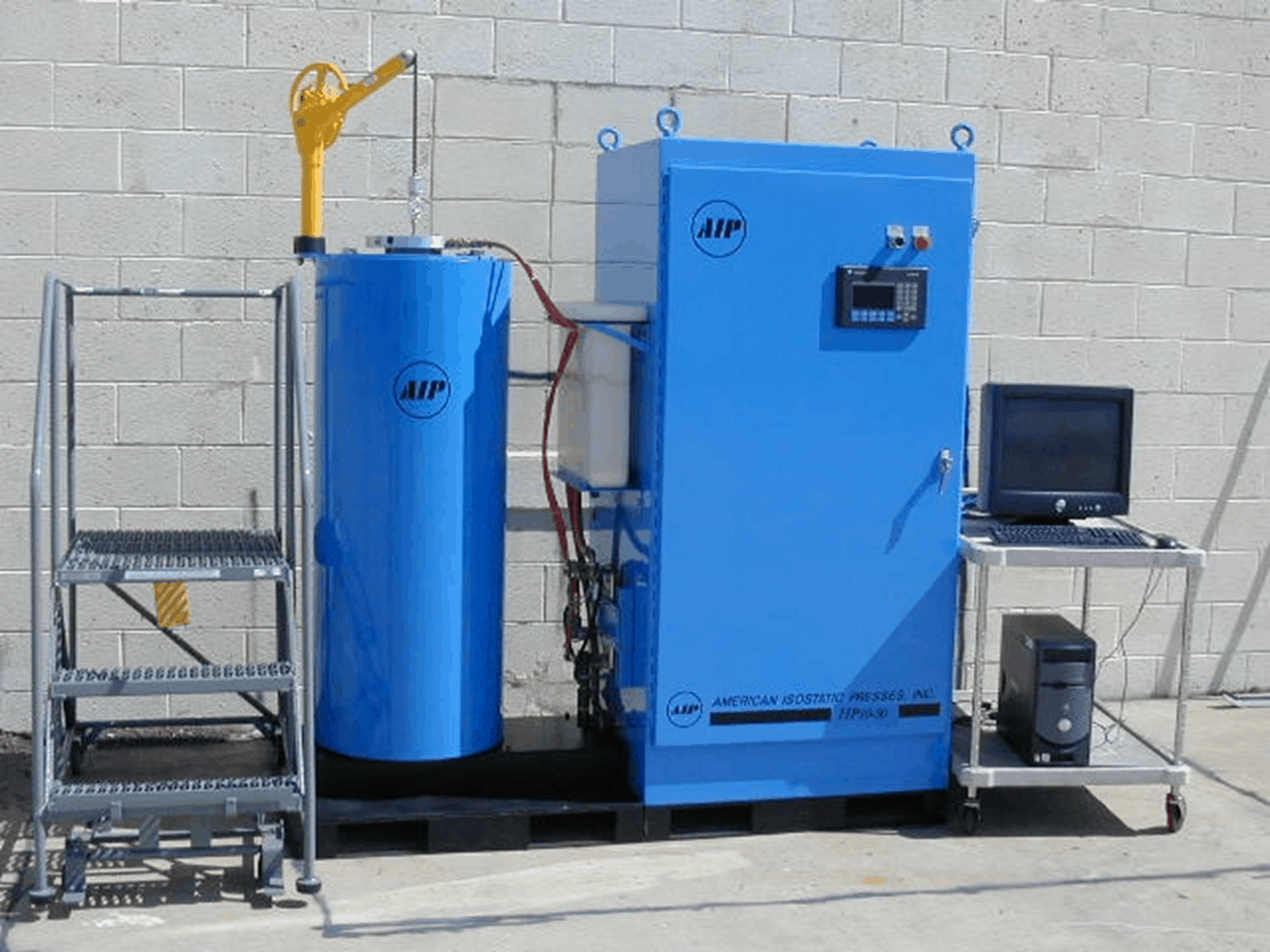

Hot Isostatic Press AIP6 laboratory purposes Cold Isostatic Press by AIP

Dla specjalnych aplikacji i badań oferujemy również urządzenia pośrednie spełniające po trochu obie role. Urządzenia zwane Worm Isostatic Press maja zastosowanie gdzie potrzebne jest wysokie ciśnienie hydrostatyczne (wytwarzane przez płyn) oraz jednocześnie potrzebujemy podwyższoną temperaturę do 200 lub 300`C. Niektóre materiały wymagają takich technologii i wychodzimy temu na przeciw.

TECHNOLOGIA

Technologia prasowania izostatycznego polega na obrabianiu termicznym materiału w wysokiej temperaturze i bardzo wysokim ciśnieniu. Zależnie do medium przekazującym ciśnienie prasy dzielimy jak wyżej. W prasach wysokotemperaturowych medium jest zawsze gaz obojętny natomiast w pozostałych medium jest woda (woda z domieszką lubrykantów) lub w przypadku WIP olej. Ale zawsze w zbiorniku wywoływane jest ciśnienie przez kompresor lub pompę oraz zawsze działa ono izostatycznie lub hydrostatycznie na detal. Oznacza to, że ciśnienie oddziałuje każdej strony w kierunku normalnym do powierzchni detalu. Materiał nie jest jednak stopiony – są wyjątki jedynie spiekania w urządzeniach HIP do spiekania. Ciśnienie działa na granicy plastyczności więc temperatura procesu i piec w zbiorniku zamieniany jest w zależności od potrzeb.

Prasy izostatyczne: Schemat procesu.

Proces wysokotemperaturowy przy wysokim ciśnieniu izostatycznym (gaz) oraz wysokiej temperaturze 1200-2200`C Proces niskotemperaturowy przy wysokim ciśnieniu hydrostatycznym (płyn) oraz temperaturze otoczenia
Prasowanie izostatyczne wysokotemperaturowe HIP Prasowanie izostatyczne wysokotemperaturowe CIP

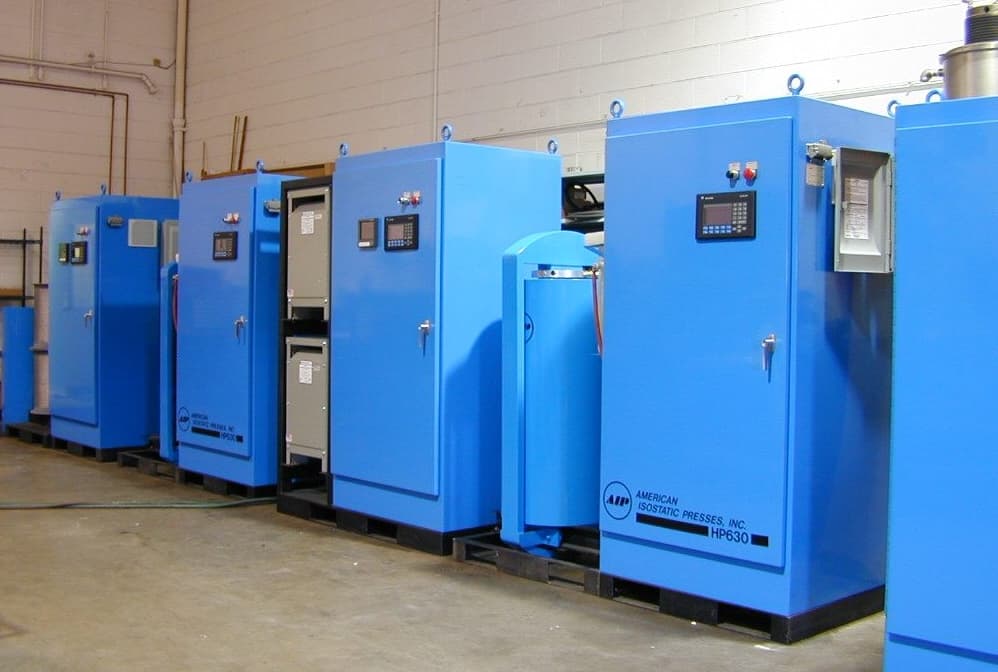

GALERIA
