Stół hartowniczy – stanowisko hartownicze HT do obróbki cieplnej

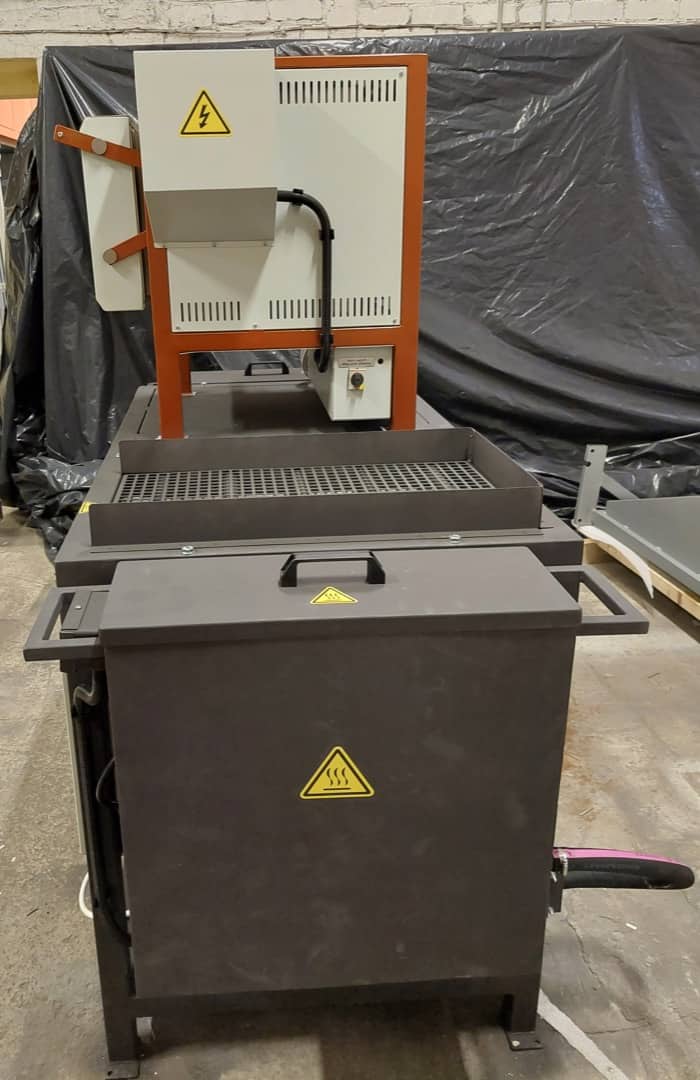

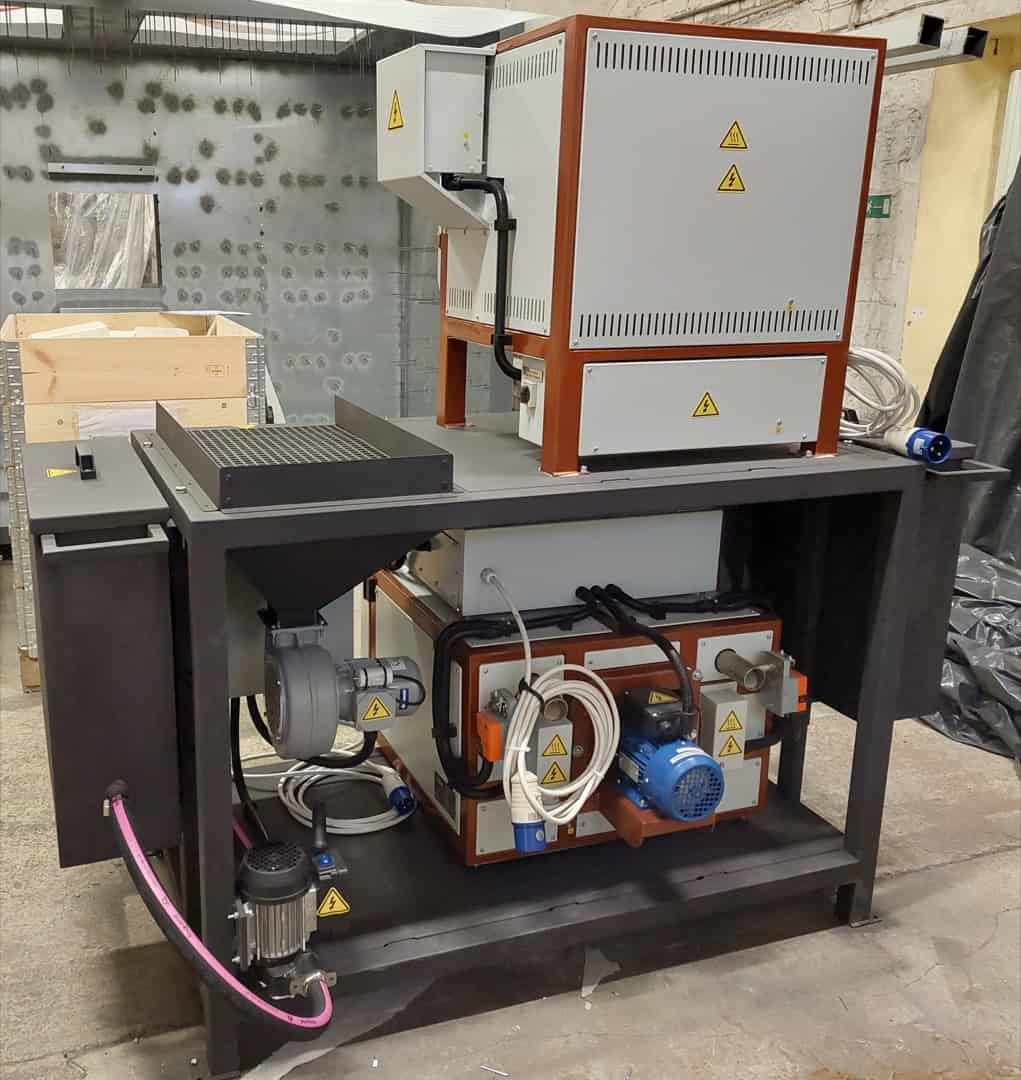

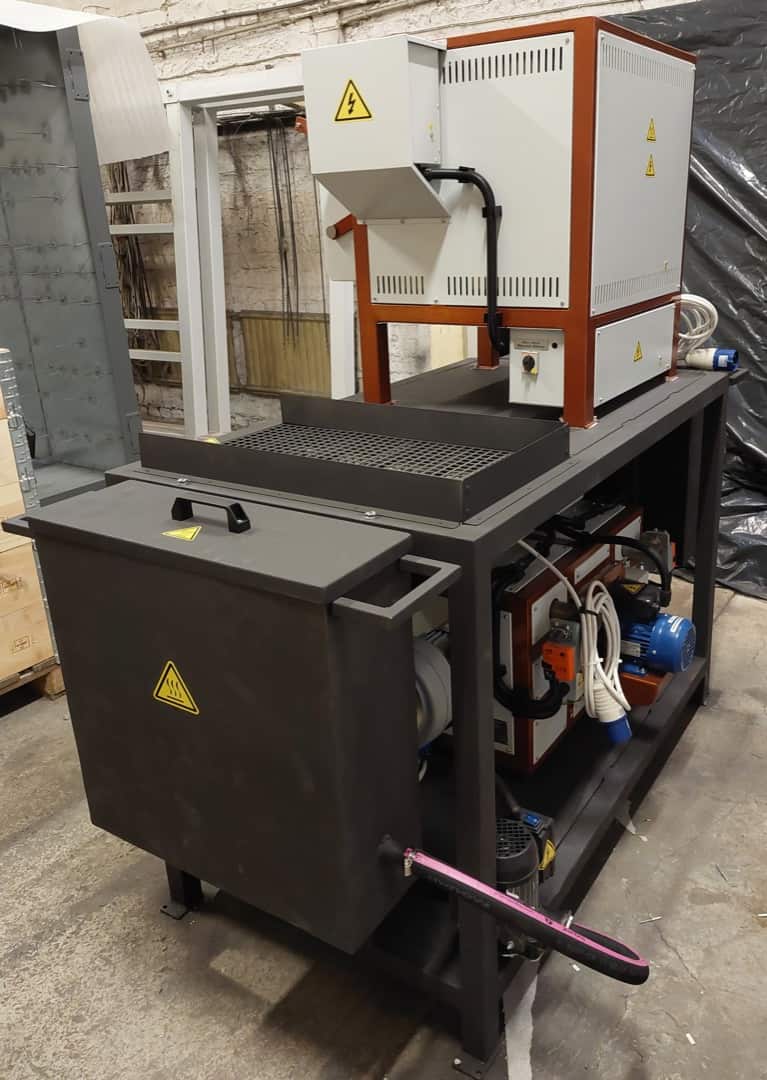

Stanowisko hartownicze to stół hartowniczy wraz z piecami do obróbki cieplnej oraz innymi podzespołami do chłodzenia, studzenia lub manipulowania gorącym wsadem.

Do stanowiska (stołu) hartowniczego HT pasują na przykład:
piece nastołowe do odpuszczania IBO z cyrkulacją w temperaturach do 460ºC, 660ºC lub 860ºC
oraz/lub
piece nastołowe do hartowania IBF w temperaturach do 1100ºC, 660ºC lub 860ºC

Stanowisko hartownicze stół hartowniczy 2

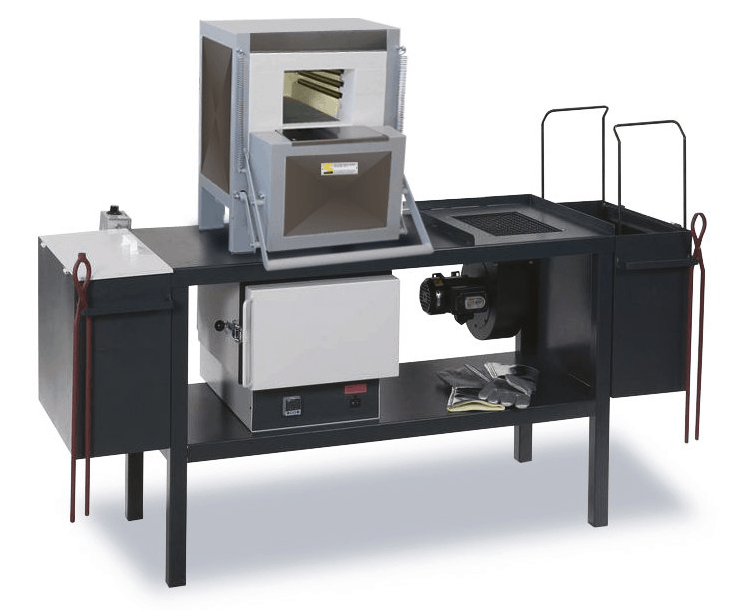

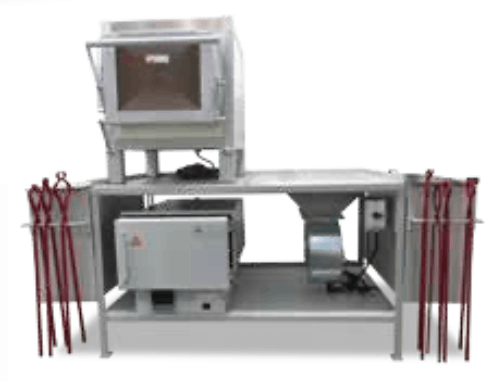

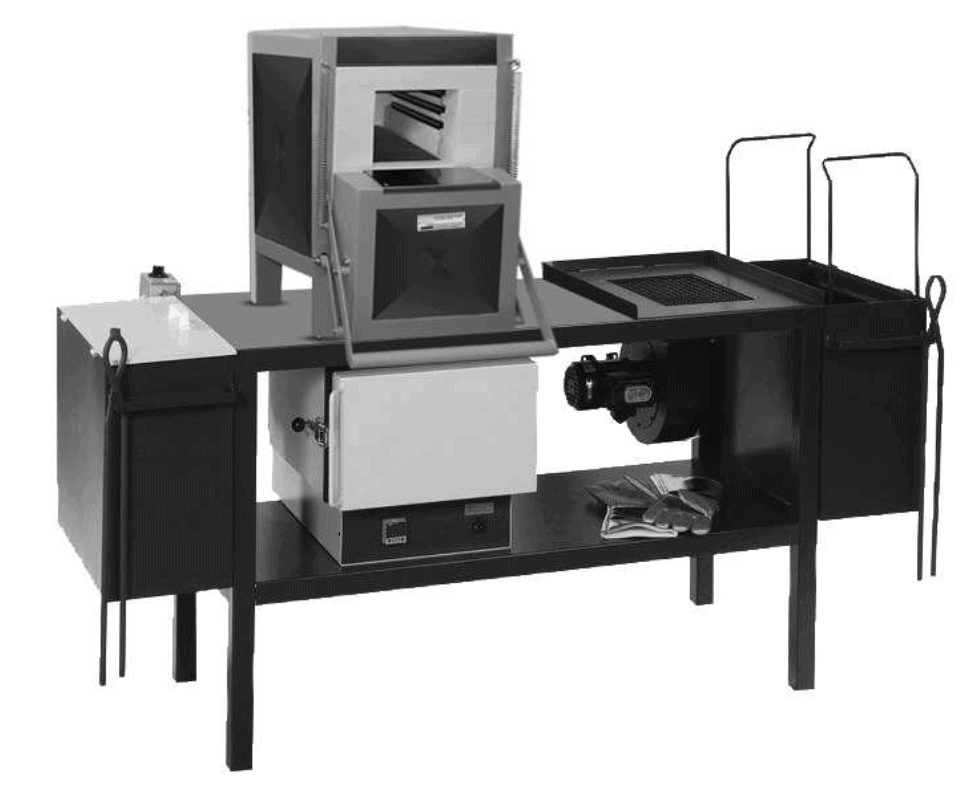

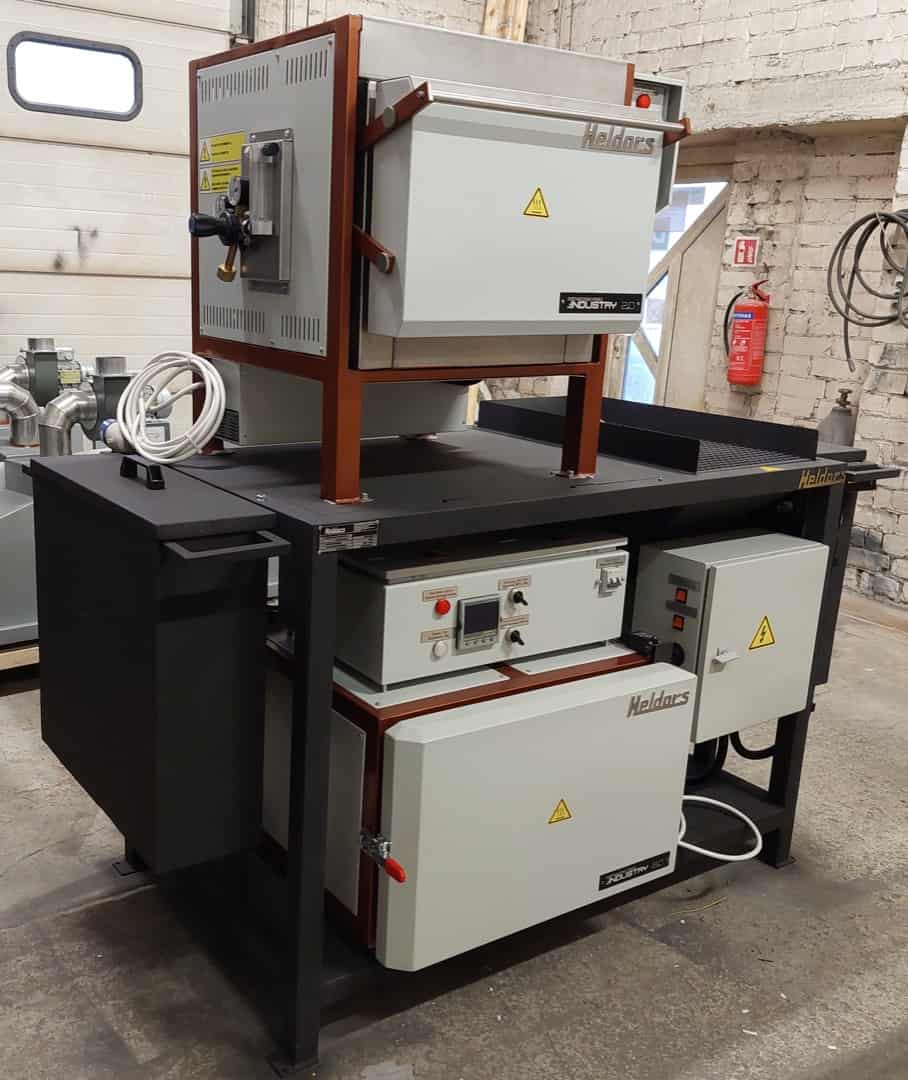

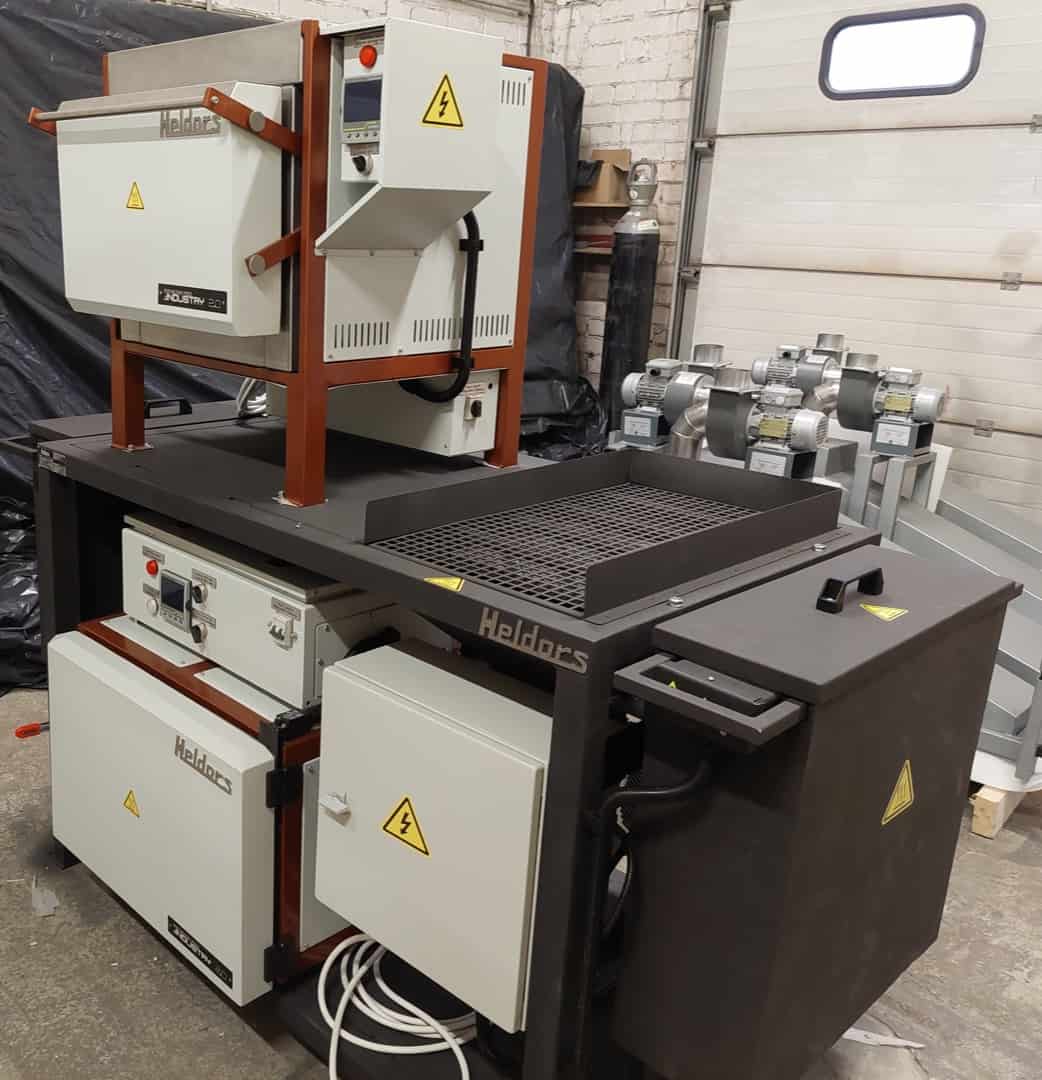

Przykładowy stół do hartowania (wygląd rzeczywistego stołu może się różnić)
– z piecem do hartowania (na górze) do 1100, 1200 lub 1300`C
– z piecem do odpuszczania z cyrkulacją (na dole) do 460, 660 lub 860`C
– z polem odkładczym do studzenia z wentylatorem
– z dwiema wannami do hartowania (po bokach) nierdzewka – woda, stal czarna – olej
– wanna olejowa może być wyposażona w grzałki z termostatem (opcja)
– inne elementy jak kleszcze, szczypce, fartuchy czy osłony dostępne na zapytanie (opcja)

Zobacz VIDEO (stanowisko + piece)

Służy do obróbki cieplnej małych detali czyli takich zabiegów jak hartowanie, wyżarzanie, odpuszczanie, nawęglanie lub zabiegów obróbki cieplnej w atmosferze gazów obojętnych jak argon, azot lub hel. Stosowane głownie w małych zakładach metalowych, warsztatach lub uczelniach i szkołach technicznych.

Stanowisko skonstruowane jest ergonomicznie i wyposażone w najnowsze technologie dla procesów obróbki cieplnej i cieplno-chemicznej. Służy do uniwersalnego zastosowania zarówno w ośrodkach naukowo-badawczych, szkołach zawodowych lub centrach kształcenia a także doskonale sprawdzi się w małej i średniej firmie produkcyjnej.

Stanowisko hartownicze składa się z zespołu głównego czyli stołu, który jest solidnie zaprojektowany i wykonany w taki sposób, że dostęp do wszystkich podzespołów jest łatwy i bezpieczny. Istnieją różne konfiguracje oraz możliwe opcje doposażenia.

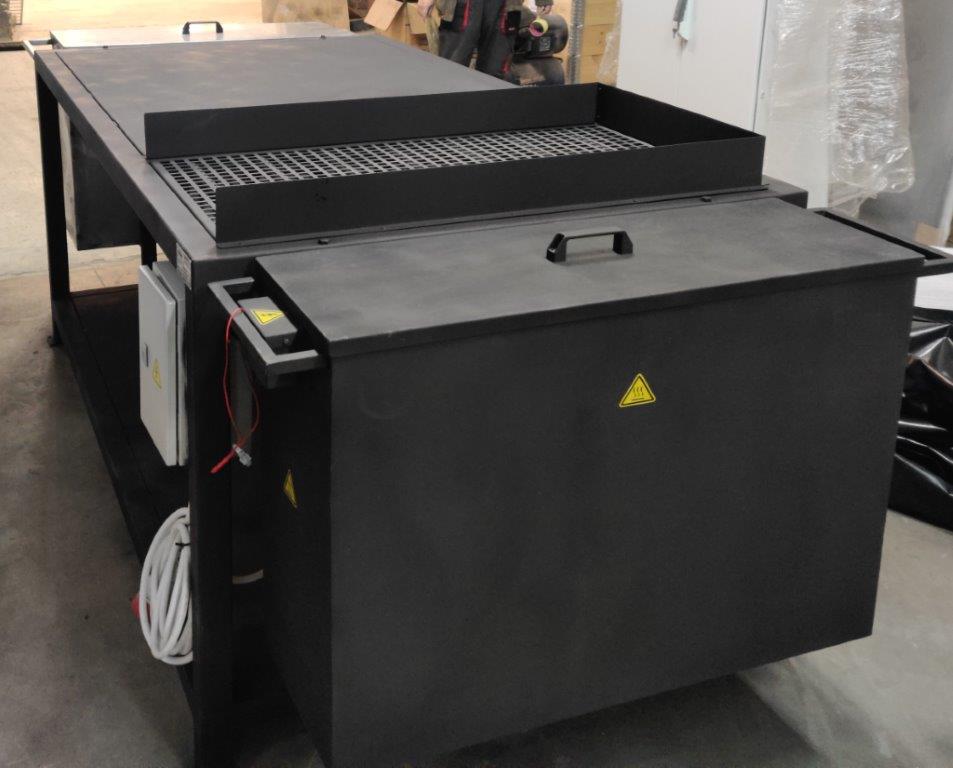

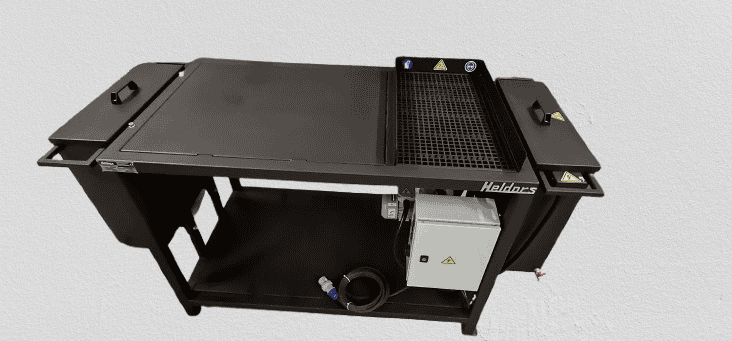

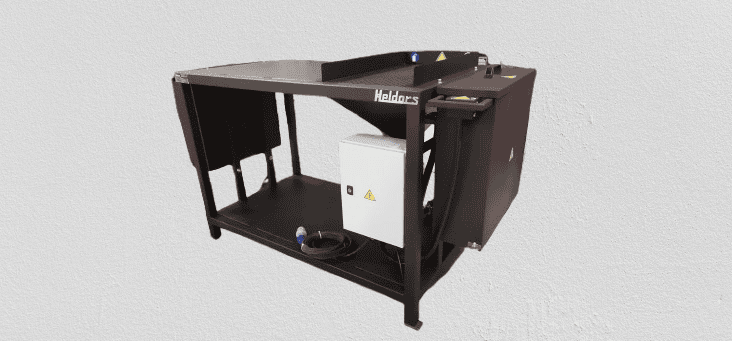

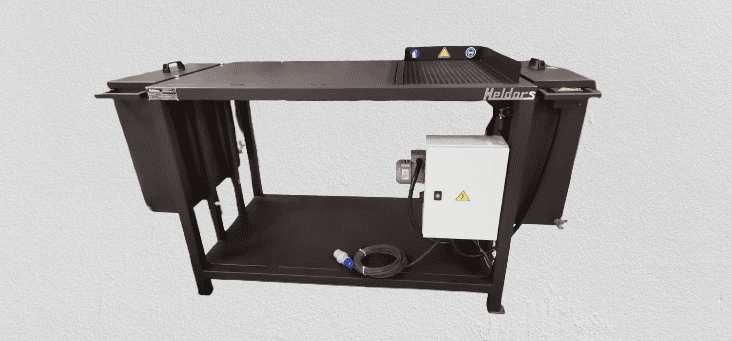

Stanowisko do hartowania HT-1480 (stół hartowniczy mały)

Stanowisko-hartownicze-stół-hartowniczy-2

  • Stół hartowniczy to mocna zwarta salowa konstrukcja, malowana farbą proszkową

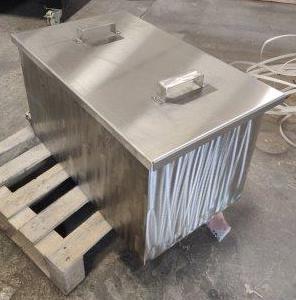

  • 1x wanna ze stali nierdzewnej na wodę
  • 1x wanna ze stali czarnej na olej
  • Wanny zamontowane po obu stronach stołu
  • Wanny mają zamykaną klapę na zawiasach
  • Każda wanna zawiera kosz ładowniczy, zanurzeniowy
  • Wymiary stołu z wannami: ok. S1850 x G800 x W1000 mm

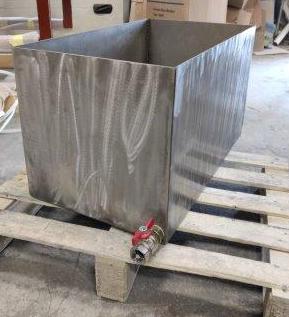

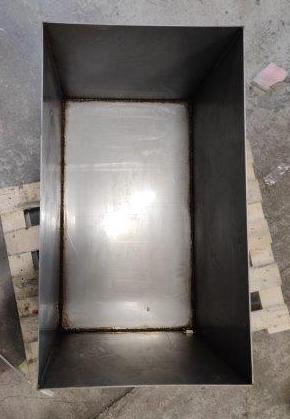

  • Wymiary wanny: ok. 200 x 600 x 600 mm (SxGxW).
  • Objętość maksymalna wanny: ok. 72 litry*
  • Wentylator chłodzący o mocy 250 W
  • Zasilanie 230V/1P/50Hz

Opcje dodatkowo płatne

  • Opcjonalnie stanowisko można doposażyć w element grzewczy (do wanny) z termostatem.
  • Opcjonalnie można zakupić dowolna ilość wanien lub koszy dodatkowych

*  Należy pamiętać, że maksymalna objętość wanny wyliczona jest z wymiarów rzeczywistych. Wanna powinna być zalana na odpowiednim poziome i powinno pozostać miejsce na zanurzenie chłodzonego wsadu. Przyjmuje się, że objętość płynu powinna być 10x większa od masy wsadu. Np. 50 litrów chłodziwa do schłodzenia 5 kg wsadu. Wartości są jednak przybliżone i zależą od wielu zmiennych. Odpowiedzialnością użytkownika jest zawsze ocenienie wydajności hartowania.

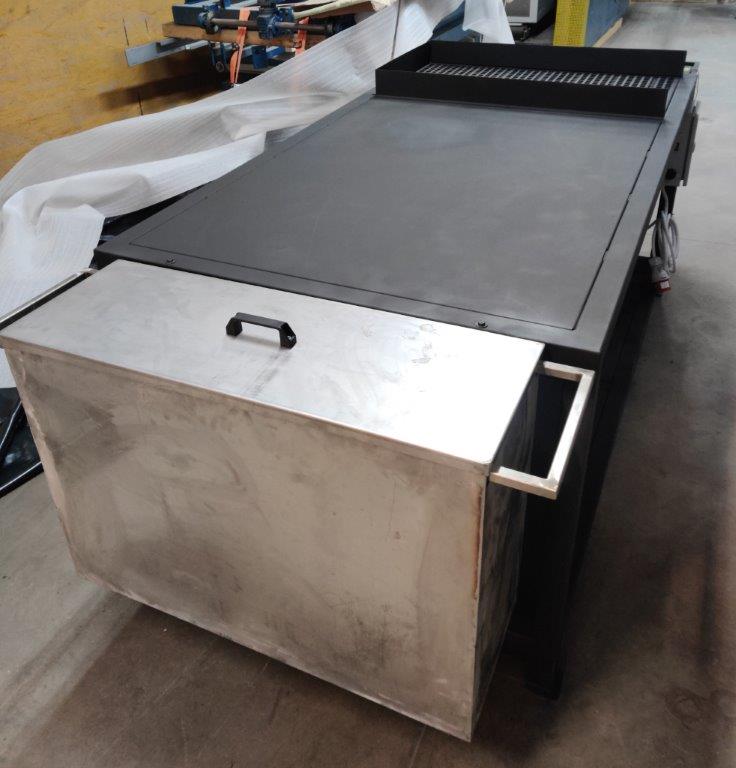

Stanowisko do hartowania HT-3600 (stół hartowniczy duży)

Stanowisko-hartownicze-stół-hartowniczy-1

  • Stół hartowniczy to mocna zwarta salowa konstrukcja, malowana farbą proszkową
  • 1x wanna ze stali nierdzewnej na wodę
  • 1x wanna ze stali czarnej na olej
  • Wanny zamontowane po obu stronach stołu
  • Wanny mają zamykaną klapę na zawiasach
  • Każda wanna zawiera kosz ładowniczy, zanurzeniowy
  • Wymiary stołu z wannami: ok. S3000 x G1200 x W1000 mm
  • Wymiary wanny: ok. S350 x G1000 x W700 mm
  • Objętość maksymalna wanny: ok. 245 litrów*
  • Wentylator chłodzący o mocy 250 W
  • Zasilanie 230V/1P/50Hz

Opcje dodatkowo płatne

  • Opcjonalnie stanowisko można doposażyć w element grzewczy (do wanny) z termostatem.
  • Opcjonalnie można zakupić dowolna ilość wanien lub koszy dodatkowych

*  Należy pamiętać, że maksymalna objętość wanny wyliczona jest z wymiarów rzeczywistych. Wanna powinna być zalana na odpowiednim poziome i powinno pozostać miejsce na zanurzenie chłodzonego wsadu. Przyjmuje się, że objętość płynu powinna być 10x większa od masy wsadu. Np. 50 litrów chłodziwa do schłodzenia 5 kg wsadu. Wartości są jednak przybliżone i zależą od wielu zmiennych. Odpowiedzialnością użytkownika jest zawsze ocenienie wydajności hartowania.

Kompatybilne piece dla stołów do hartowania

Piece do hartowania serii IBF (temperatura robocza do 1100, do 1200 lub do 1300`C, komora robocza 13 lub 20 litrów). Pełna oferta

Piece do odpuszczania z cyrkulacją serii IBO (temperatura do 460, do 660 lub do 860`C, komora robocza ok 23 litry). Pełna oferta

Piece do hartowania nastołowe oraz wolnostojące serii ICF (temperatura robocza do 1100, do 1200 lub do 1300`C, komora robocza 30-50 litrów wersje nastołowe i wolnostojące, 30-1100 litrów wersje wolnostojące). Pełna oferta

Stanowisko hartownicze – rozwiązania indywidualne, szyte na miarę

Może być przygotowane pod konkretne wymiary na zamówienie oraz być wyposażone wg wymagań użytkownika. Stanowisko może być wyposażone wg własnych wymagań w opcje które są dostępne. Stół może być doposażony w dowolny piec do obróbki cieplnej, który spełnia wymagania gabarytowe.

Inne piec komorowe do hartowania i odpuszczania

W naszej ofercie posiadamy również wolnostojące piece do hartowania oraz piece do odpuszczania. W zależności od potrzebnych parametrów jesteśmy w stanie precyzyjnie doradzić jakie urządzenie lub zestaw urządzeń będzie potrzebnych do procesu. W tym celu prosimy o kontakt email lub korzystając z naszego formularza w zakładce KONTAKT.

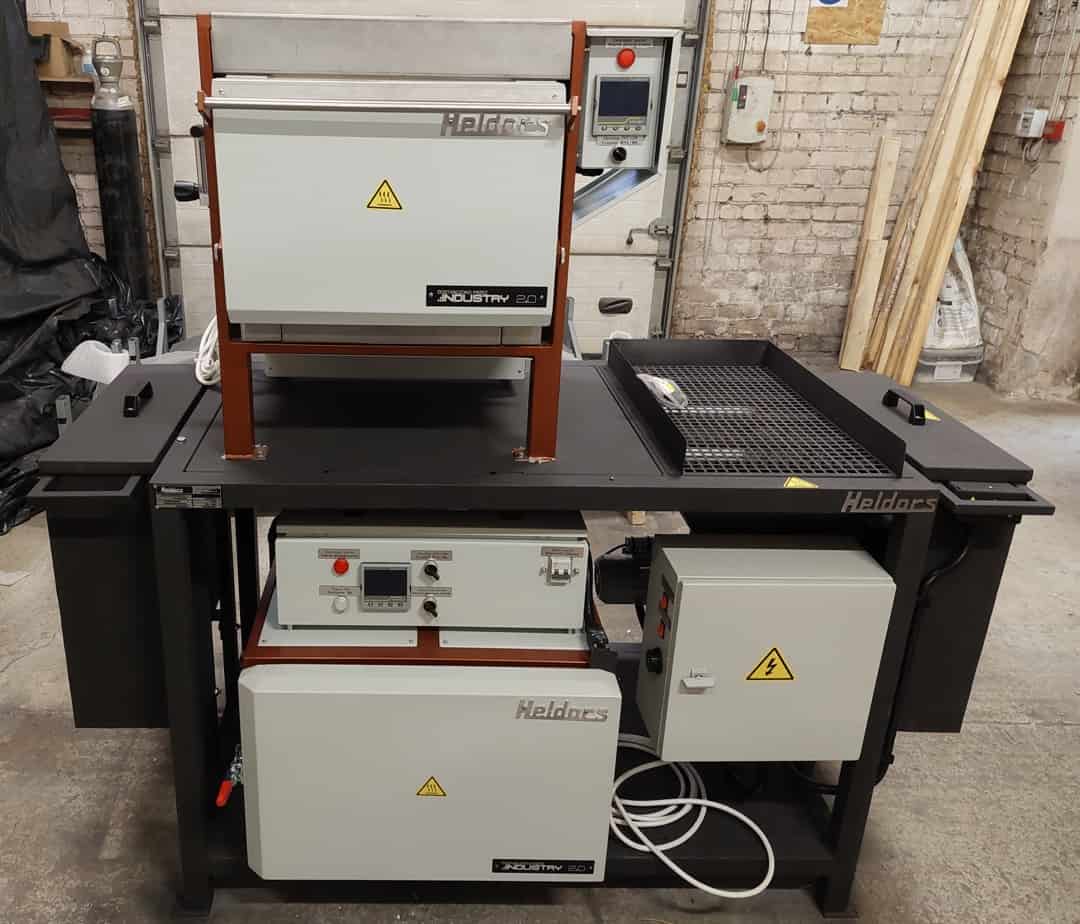

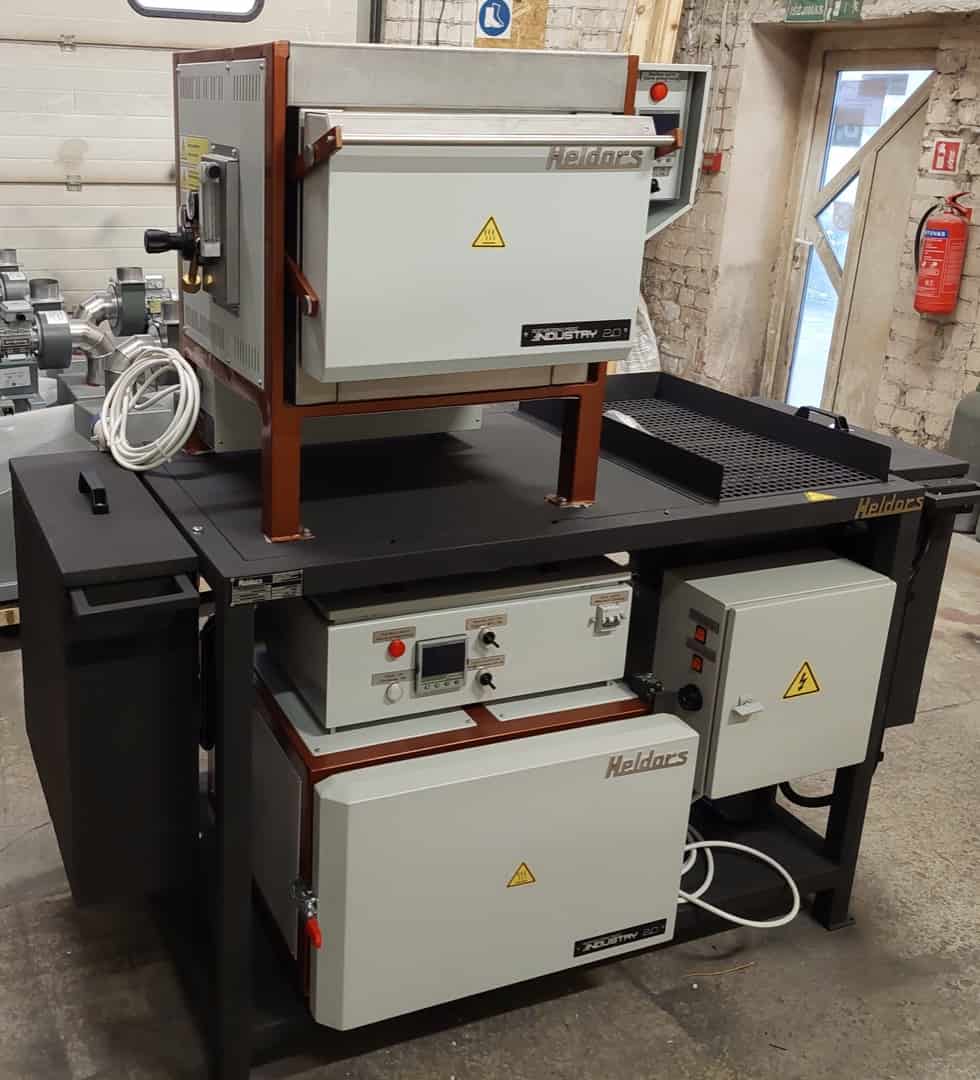

Stanowisko hartownicze
