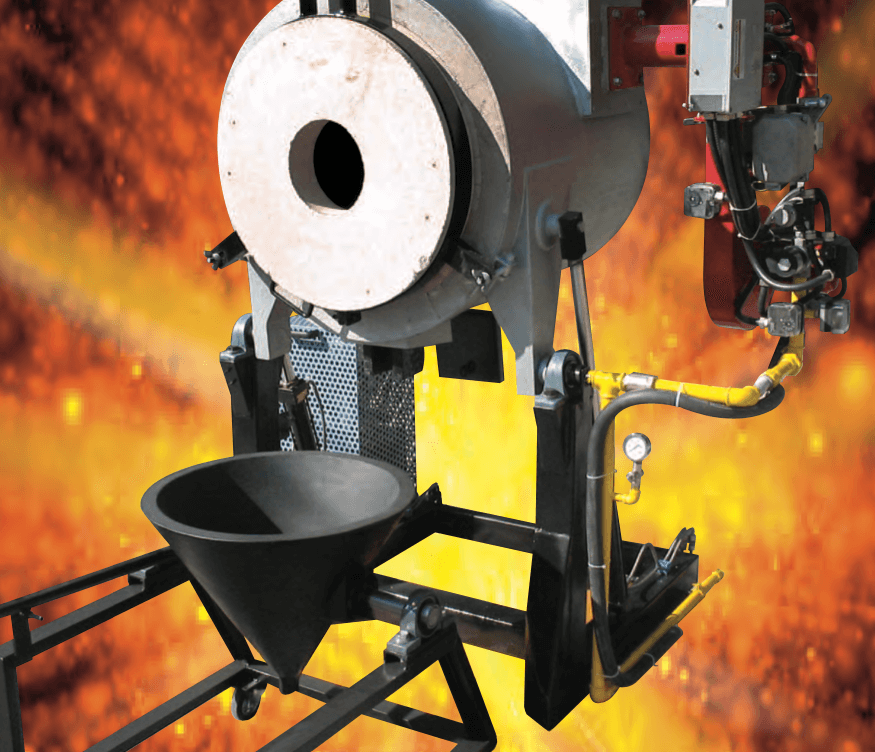

Piece gazowe do topienia metali kolorowych (do 320 kg Cu)

Piece gazowe do topienia służą do topienia na przykład metali kolorowych (nieżelaznych) tj. aluminium, miedź i jej stopy (brąz, mosiądz) oraz metale szlachetne (srebro, złoto). Maksymalna temperatura topienia to 1350`C.

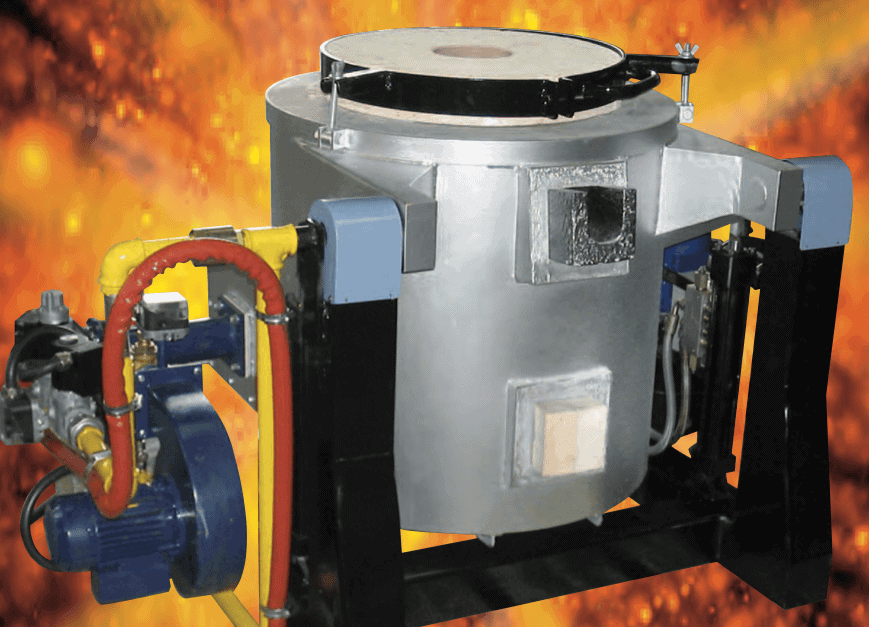

Piece gazowe do topieniaPiec gazowy INDUSTRY2.0



PODSTAWOWE DANE TECHNICZNE

Poniższa tabela zawiera podstawowe dane techniczne dla pieców gazowych przechylnych do topienia. Typoszereg pieców APOLLO posiada zakres wsadu od 65 – 320 kg Cu. Mniejsze piece gazowe oferowane są TUTAJ.

MODEL     TYGIEL POJEMNOŚĆ TYGLA dla metalu WYMIARY ZEWNĘTRZNE PIECA
(mm) W x D x H
WAGA
Brąz Srebro Mosiądz Miedź Aluminium Litry
Kg. Kg. Kg. Kg. Kg. L.
APOLLO 60 Karbux A 60 60 75 60 65 25 10 1700 x 1000 x 950 600
APOLLO 80 Karbux A 80 80 100 80 85 30 13,5 1700 x 1000 x 950 600
APOLLO 100 Karbux A 100 100 125 100 105 40 17 1700 x 1000 x 950 600
APOLLO 120 Karbux A 120 120 150 120 125 45 20 1950 x 1100 x 1080 1000
APOLLO 150 Karbux A 150 150 185 150 158 55 25 1950 x 1100 x 1080 1100
APOLLO 200 Karbux A 200 200 250 200 210 70 33 1950 x 1100 x 1080 1100
APOLLO 300 Karbux A 300 370 300 200 320 100 50 2100 x 1150 x 1230 1200

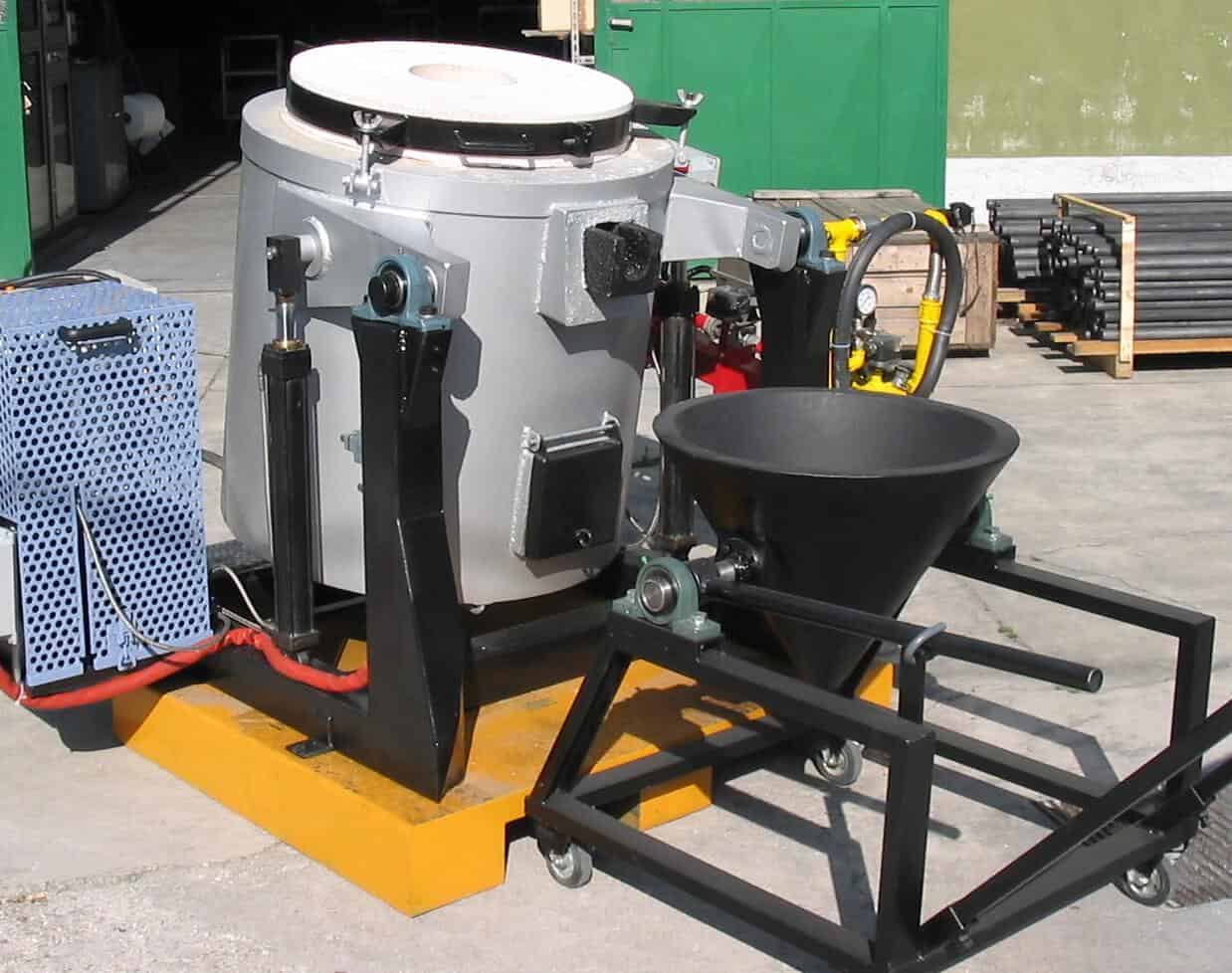

PIECE GAZOWE DO TOPIENIA – BUDOWA I KONSTRUKCJA

–> Sworznie przechyłu są w osi gardła odlewniczego dla uzyskania spójnego odlewu, metal odlewany jest zawsze w ten sam punkt.

–> Zewnętrzna obudowa pieca wykonana ze stali.

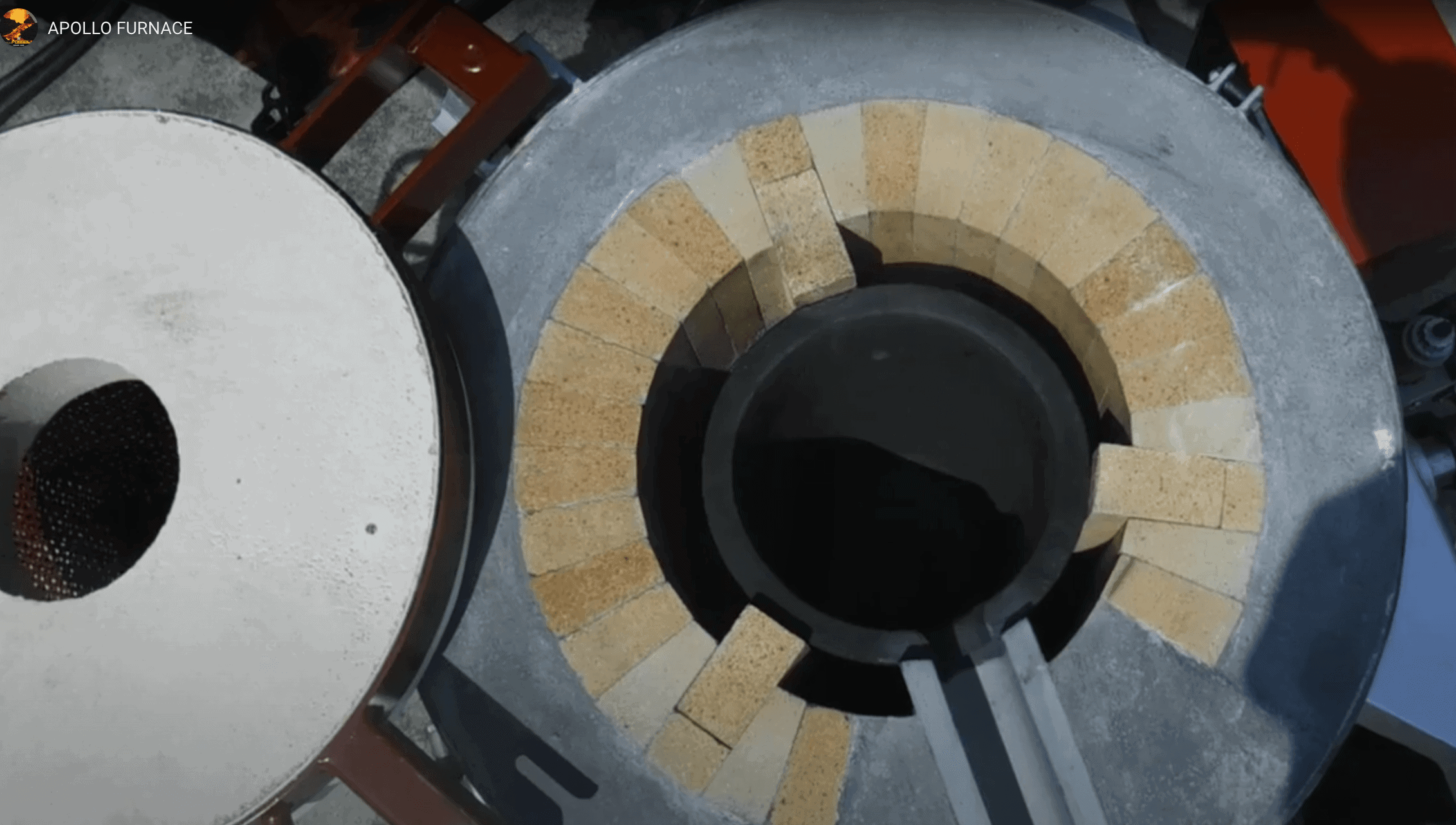

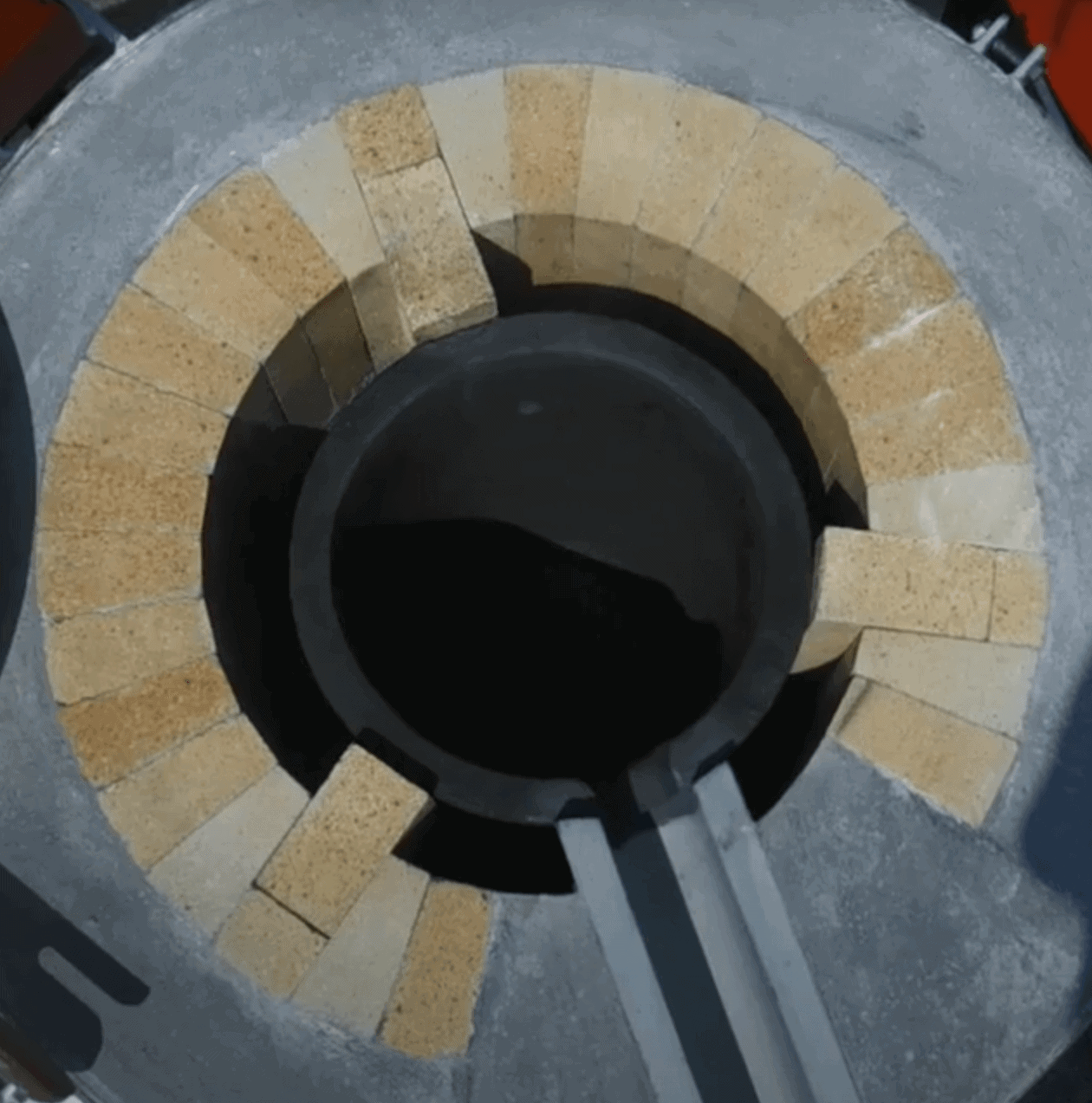

–> Wnętrze wyłożone jest matami z włókna ceramicznego, cegłami izolacyjnymi, cegłami ogniotrwałymi, 60-70% tlenku glinu. Nie zastosowano żadnych substancji toksycznych lub zanieczyszczeń.

–> Część cylindryczna jest malowana farbą odporną na wysoką temperaturę do 600°C.

–> Układ hydrauliczny jest obsługiwany za pomocą specjalnego, ognioodpornego płynu „quintolubric n 850”

–> Piece gazowe do topienia są wyposażone w wyłącznik krańcowy przerywający podnoszenie pieca

–> Piec gazowy przechylny jest łatwy w montażu i obsłudze

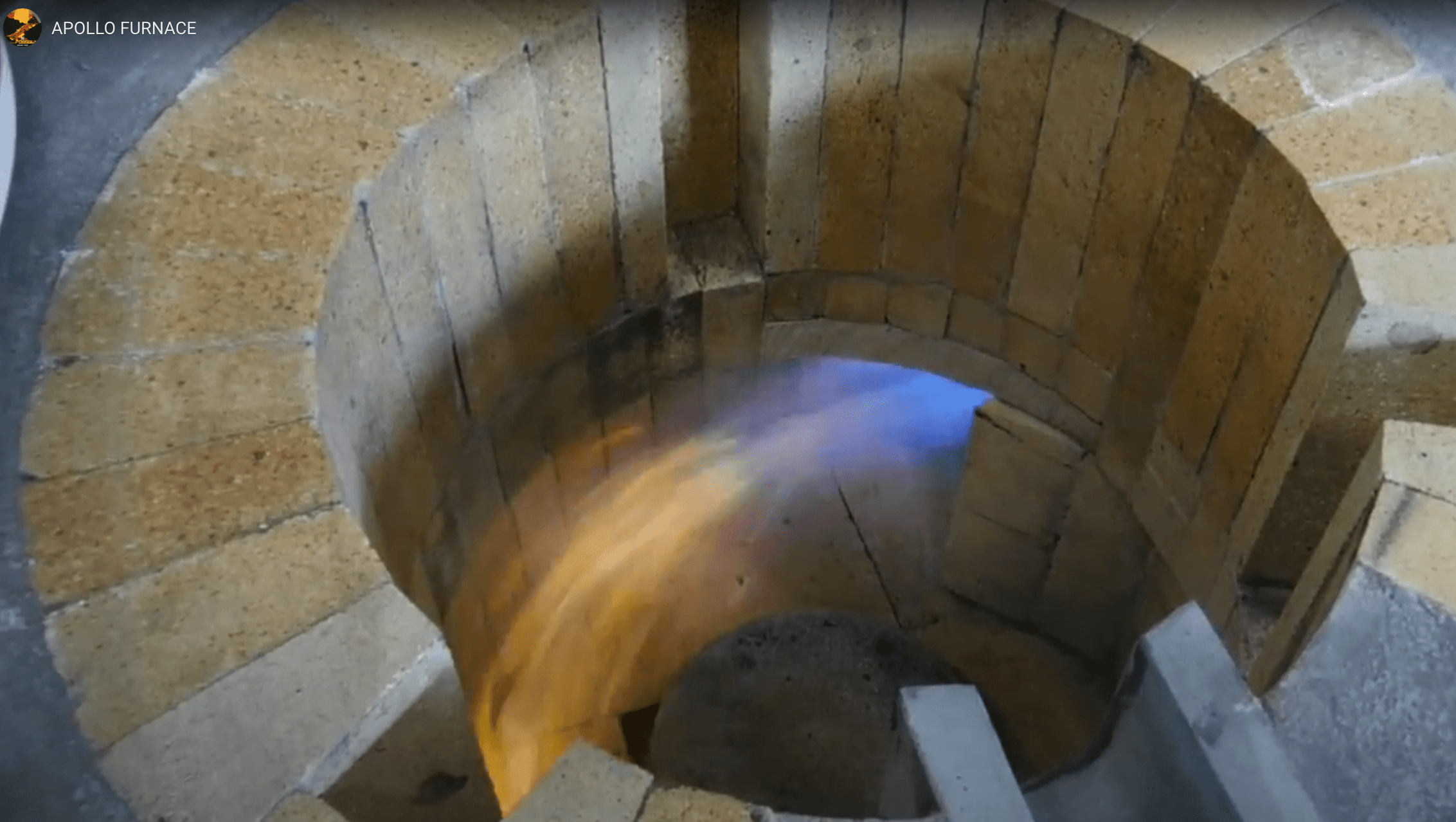

–> Palnik automatyczny z elektronicznym zapłonem oraz regulacją płomienia, wyposażony w serwomotor dla mocy minimalnej/maksymalnej

–> Bardzo niskie zużycie prądu (1,5 kW) leczy wymagana jest instalacja 3-fazowa.

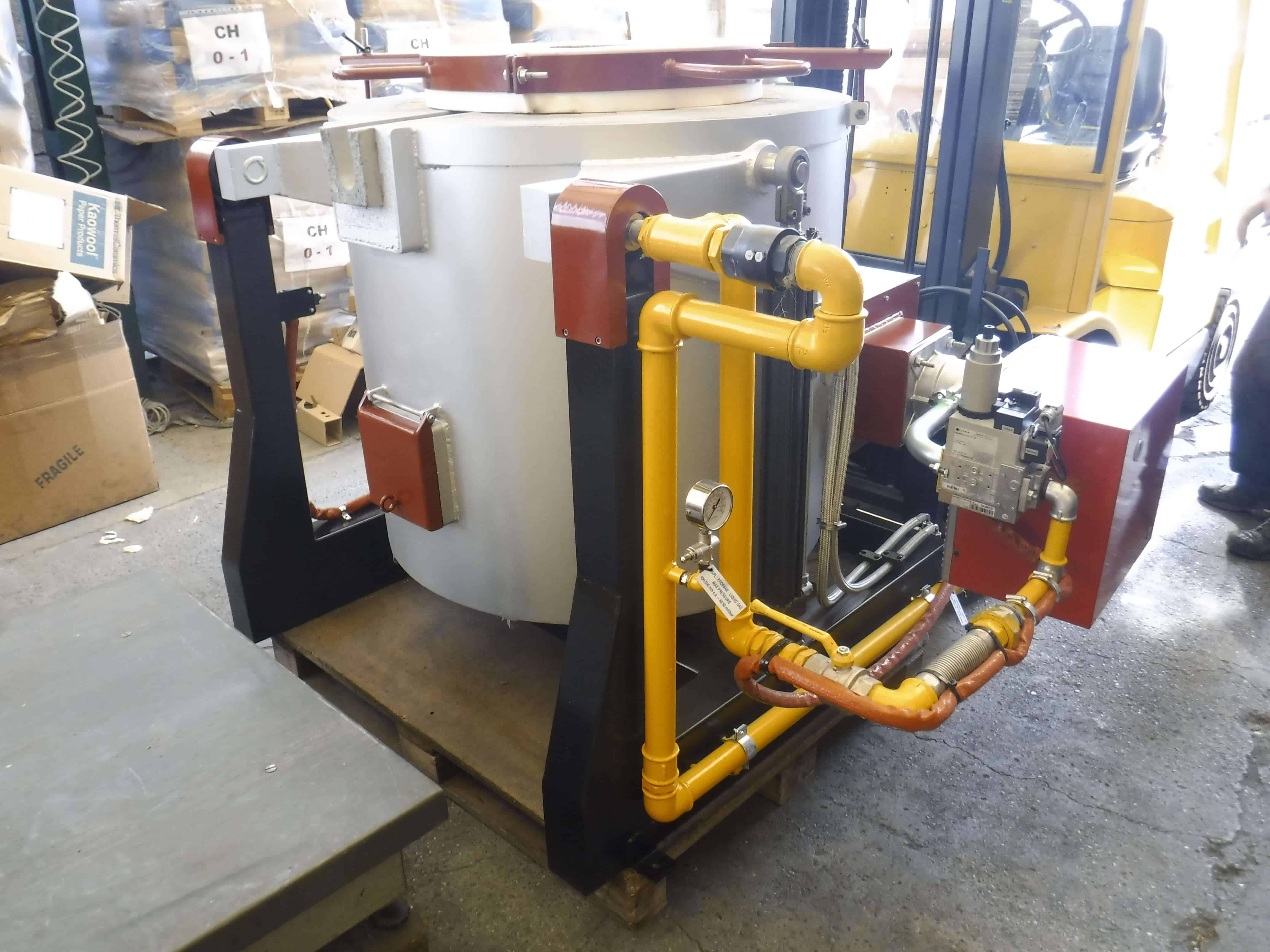

–> Rura gazowa o średnicy co najmniej 1″. Sztywna rura gazowa ze specjalnym złączem obrotowym do łatwego i bezpiecznego przechylania.

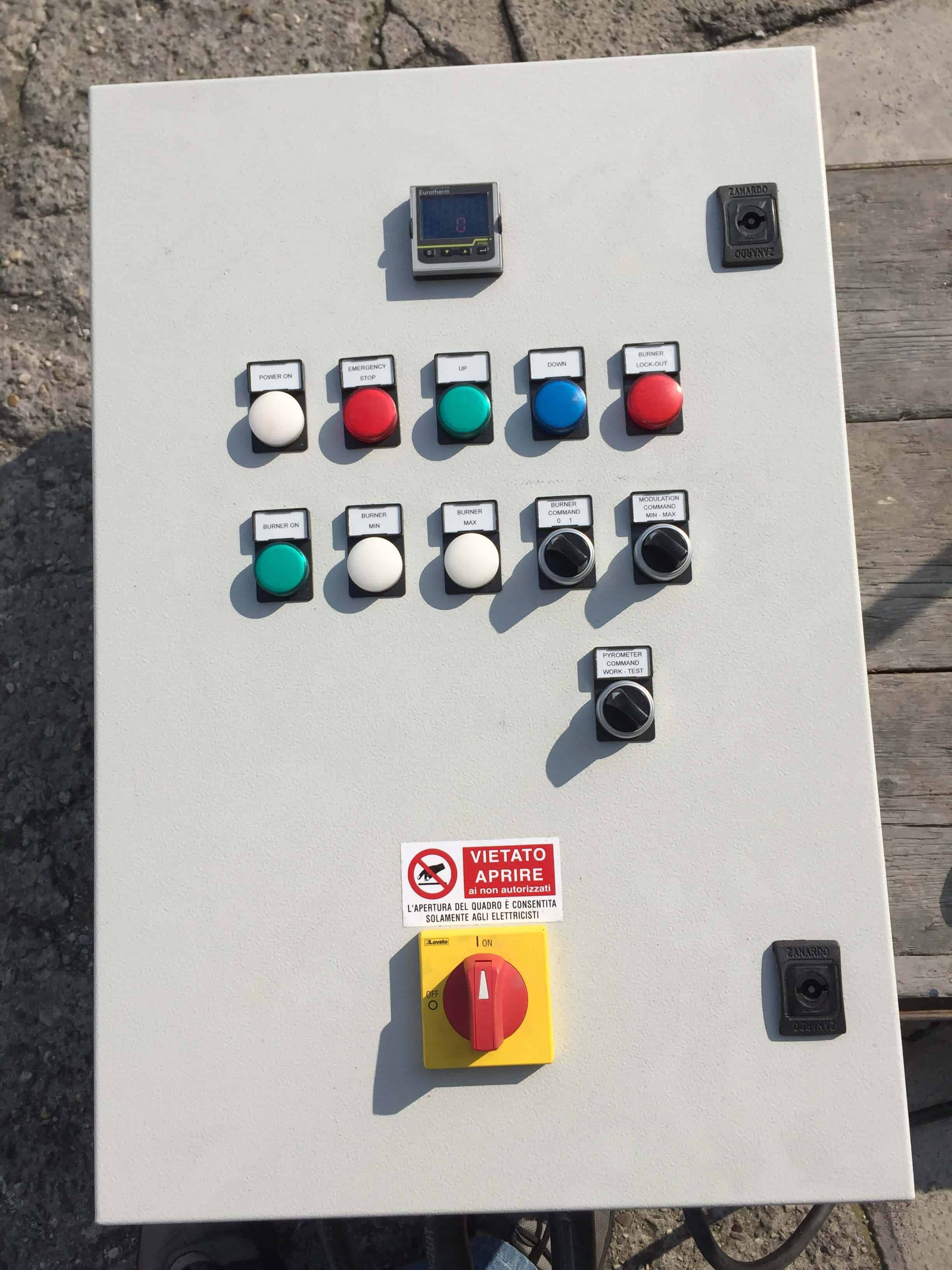

–> W zestawie ścienny panel kontrolny do operowania oraz automatyczny palnik (moc dwustopniowa): minimum i maksimum wybór przez panel sterowania. Panel służy do sterowania:
– a
utomatycznym zapłonem palnika z kontrolą płomienia
– mocą minimalną i maksymalną dla palnika
– przechylaniem pieca przez pilot z kablem o długości 7 metrów
– automatycznym wentylatorem chłodzącym palnik

–> Wymagane ciśnienie gazu:
– ziemnego (metan): 20 milibar
– płynnego (LPG): 50 mbar

–> Zakres zużycia (regulacji) gazu podczas procesu:
– np. model P50, Palnik 60-150 000 kCAL/h, LPG 15 kg/h, metan 17 m3/h
– np. model P80-P120, Palnik 100-200 000 kCAL/h, LPG 18 kg/h, metan 21 m3/h

Piec gazowy do topienia INDUSTRY2.0

Zdjęcie 1 z 13

Piec gazowy do topienia INDUSTRY2.0

PIECE GAZOWE DO TOPIENIA – WYPOSAŻENIE

Piec gazowy posiada na wyposażeniu tygiel KARBUX: 2 szt.

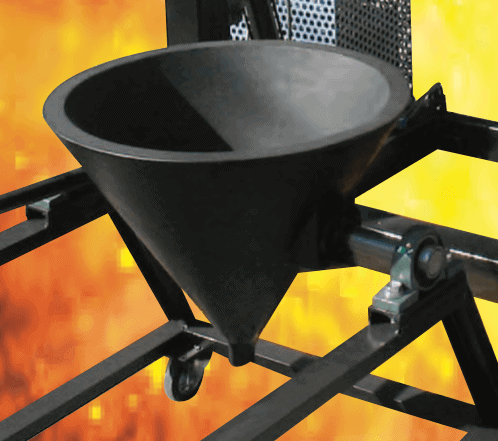

Kanał odlewniczy: 2 szt.
Wsporniki tygla: 2 szt.
Mieszadło grafitowe D25x1000 mm
Cement ogniotrwały do murowania wylewki
Pokrywa ogniotrwała do izolacji tygla i przyspieszenia topienia
Instrukcja obsługi EN i PL oraz Deklaracja Zgodności CE. Produkt wyprodukowany w UE.
