Piec do obróbki cieplnej z dwojgiem drzwi IRF odpuszczanie i hartowanie

Nasza oferta to piece z wymuszonym obiegiem oraz piece wysokotemperaturowe do hartowania. Piec do obróbki cieplnej z dwojgiem drzwi służy do procesów zarówno odpuszczania z cyrkulacją powietrza jak również do hartowania nawet do 1300ºC.

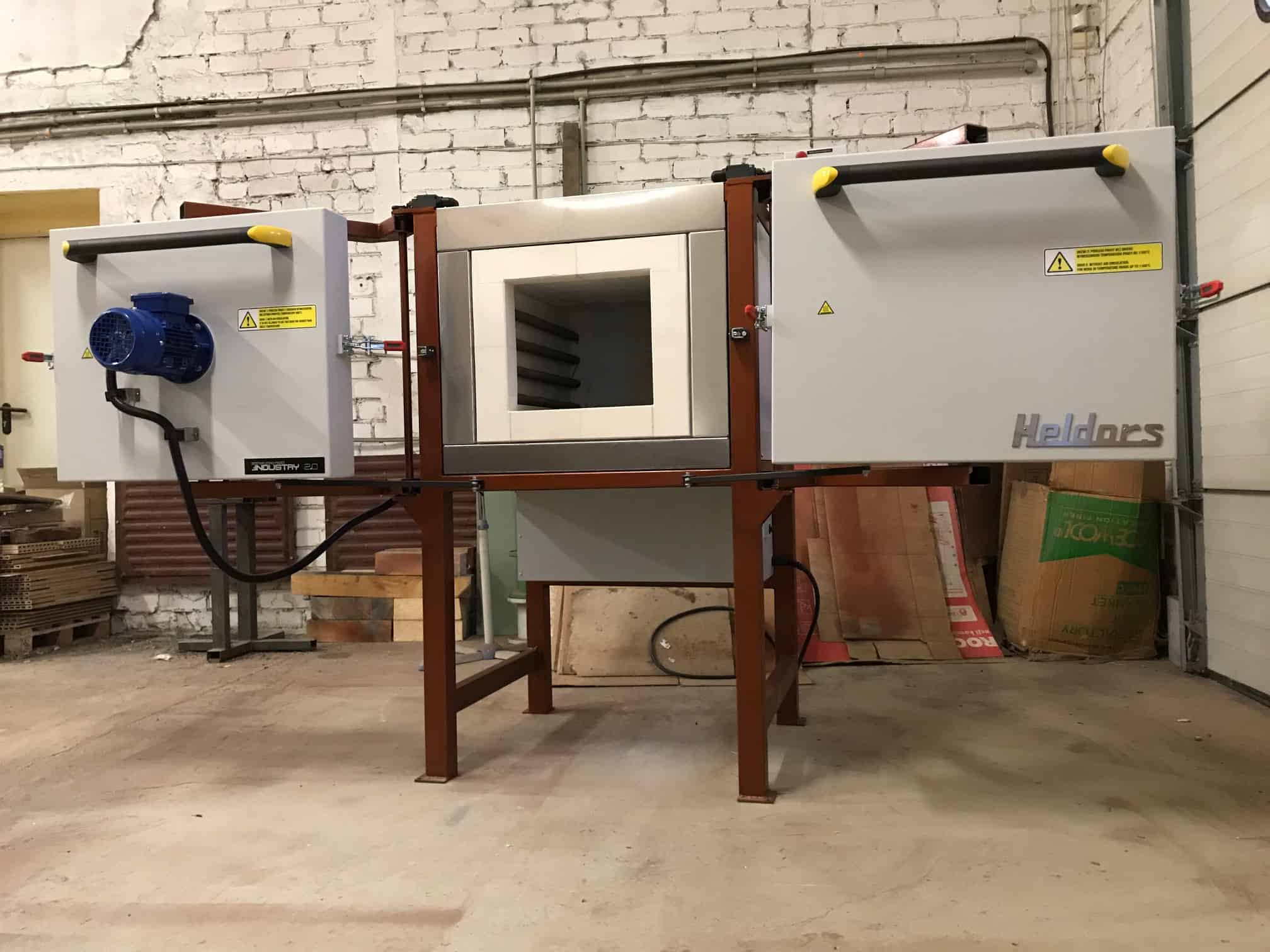

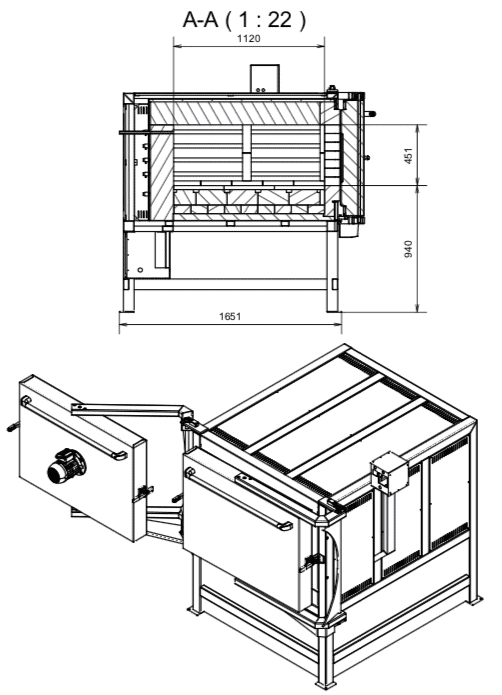

Piec do obróbki cieplnej z dwojgiem drzwi

Oferowany piec jest bardzo uniwersalny. Wychodzimy na przeciw zapytaniom pojawiającym się od naszych klientów. Często słyszymy, że w jednym urządzeniu hartownicy chcą przeprowadzać cały zakres temperaturowy procesów obróbki cielnej na wysokim poziomie. W zwykłym piecu nie jest to możliwe. W tym tak – zarówno w niskich temperaturach do 860`C np. odpuszczanie z wymuszonym obiegiem – jak również hartowanie w temperaturach wyższych nawet do 1300`C. Zdajemy sobie sprawę, że piec do hartowania w wysokiej temperaturze nie do końca nadaje się do odpuszczania w kilkuset stopniach, gdyż jednorodność temperatury jest na niskim poziomie.

Z kolei w piecach do odpuszczania, które pracują bardzo dobrze w niższych temperaturach i mają lepszą jednorodność, poprzez zastosowanie cyrkulatora mieszającego, nie możemy przeprowadzić procesu hartowania w temperaturze wyższej nić 860`C. Istnieje główny problem techniczny taki, że zalecana temperatura pracy dla cyrkulatora, wału, wirnika to max 860`C. Są wyjątki że w specjalnych piecach wysokotemperaturowych możemy zastosować wentylatory grafitowe, lecz jest to koszt przekraczający cenę pieca komorowego.



Dlatego stosując rozwiązanie 2 drzwi mamy do czyniena z piecem hybrydowym, uniwersalnym, który swoje właściwości i najwyższą jakość procesu oferuje w całym zakresie temperatur od 50-1300`C, oferując przy tym jednorodność temperatury w całej objętości komory roboczej. Oczywiście nie ma rozwiązań idealnych i piec do obróbki cieplnej z dwojgiem drzwi może być użyty do procesu z wymuszonym obiegiem przez wentylator na drzwiach lub do procesu harowania lecz bez wentylatora (nigdy oba procesy w jednym czasie) ale jest to rozwiązanie najbardziej ekonomiczne w stosunku do zakupu 2 pieców.

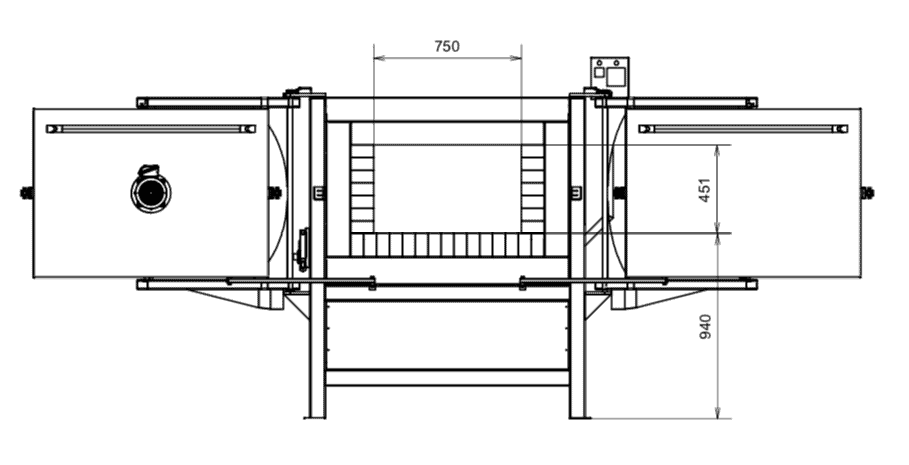

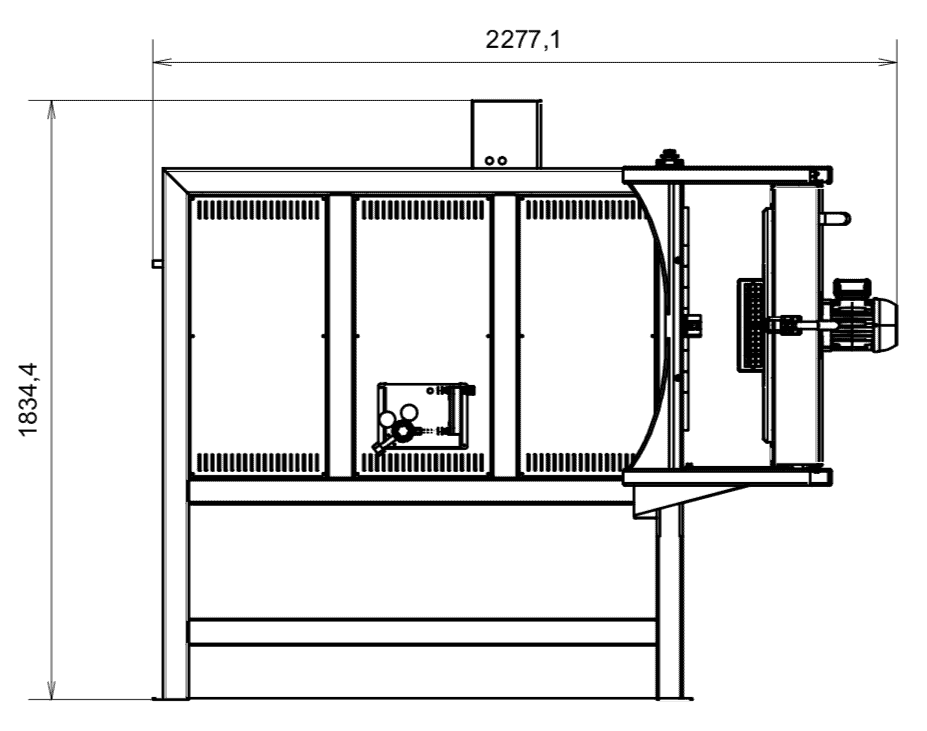

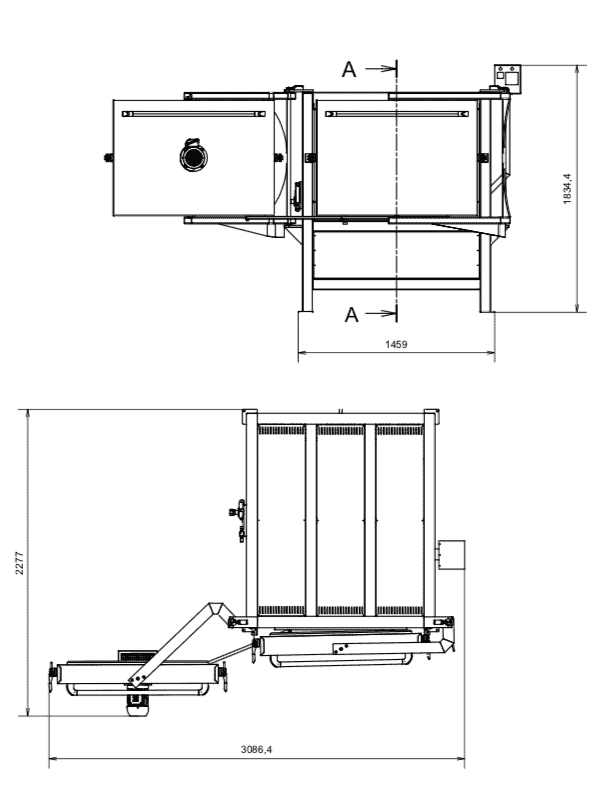

DOSTĘPNE STANDARDOWE WIELKOŚCI KOMORY:

Piece do obróbki cieplnej IRF

WYKONANIE STANDARDOWE:

–> KONSTRUKCJA
# Profesjonalny model przeznaczony do przemysłowej produkcji
# Mocna i niezawodna konstrukcja.
# Stal ocynkowana, malowana proszkowo

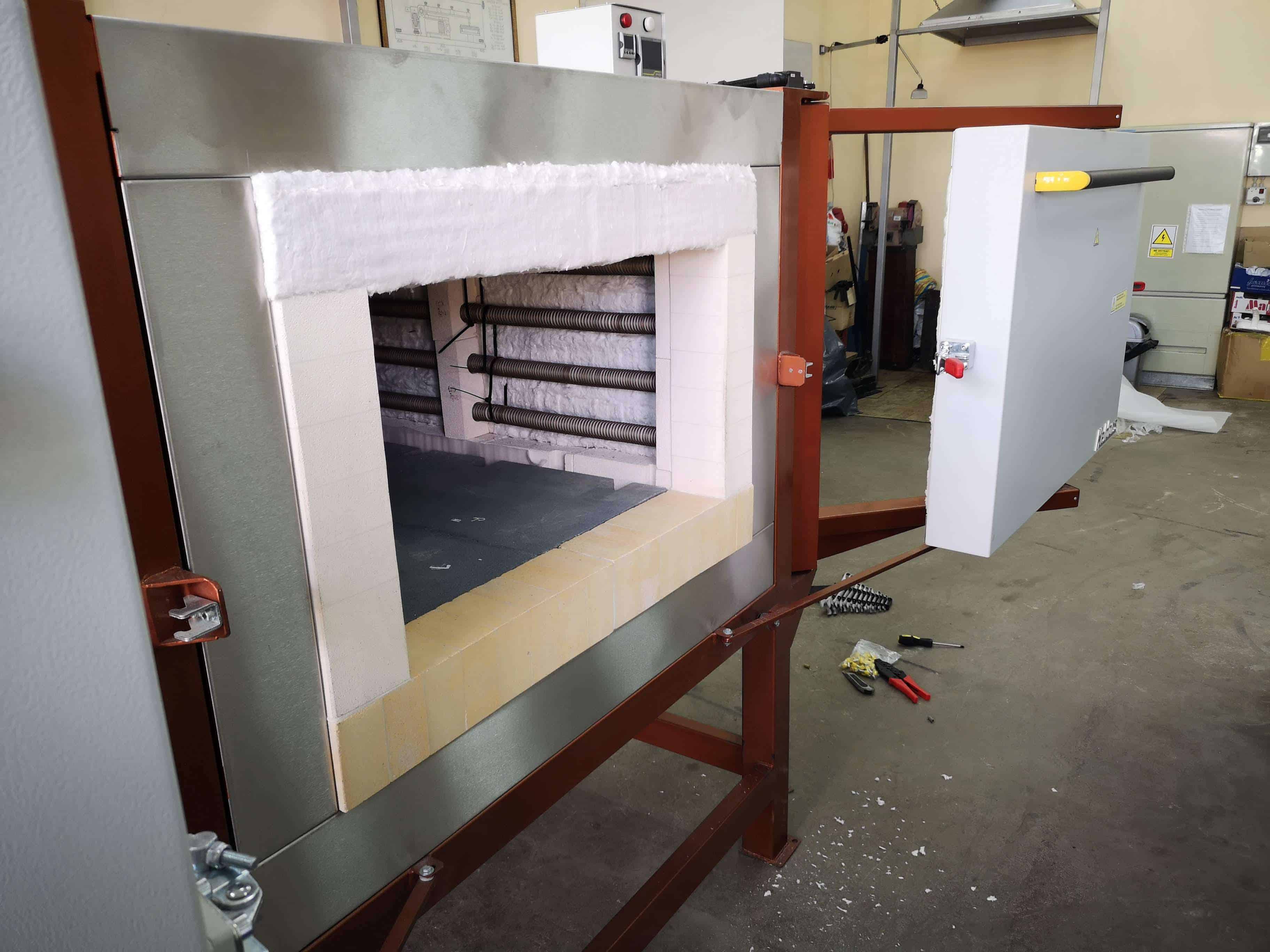

# Spirale grzewcze na rurach ceramicznych
# Nagrzewanie z trzech stron (spirale grzewcze zamontowane na dwóch ścianach bocznych i w trzonie)
# Gruba ceramiczna płyta(y) stanowi zabezpieczenie grzałek na trzonie pieca (inne zabezpieczenia opcjonalne)

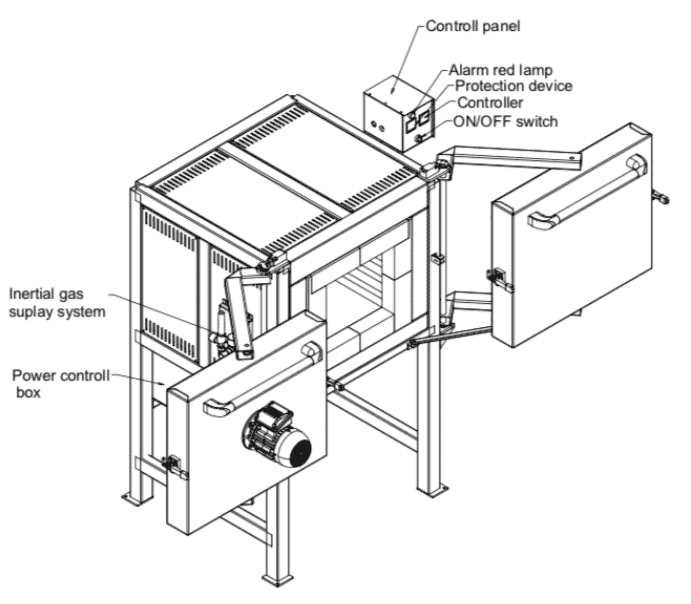

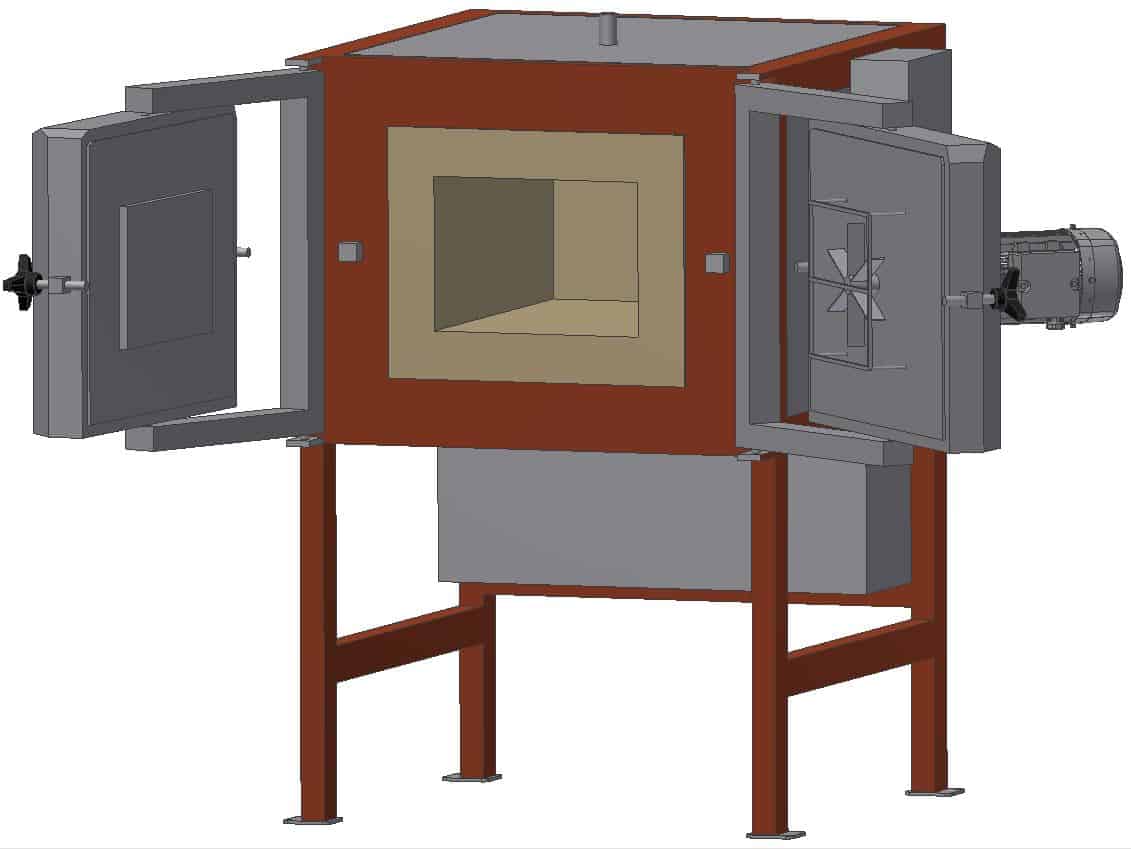

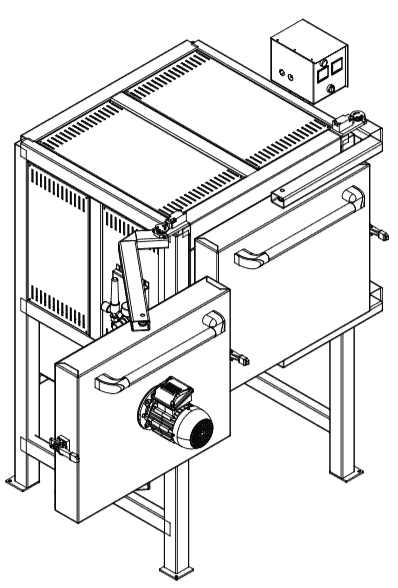

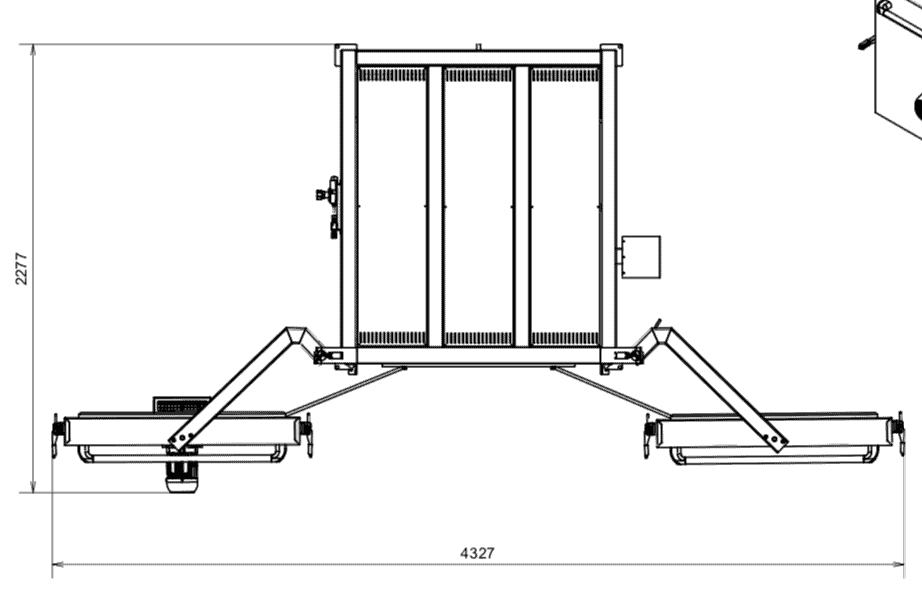

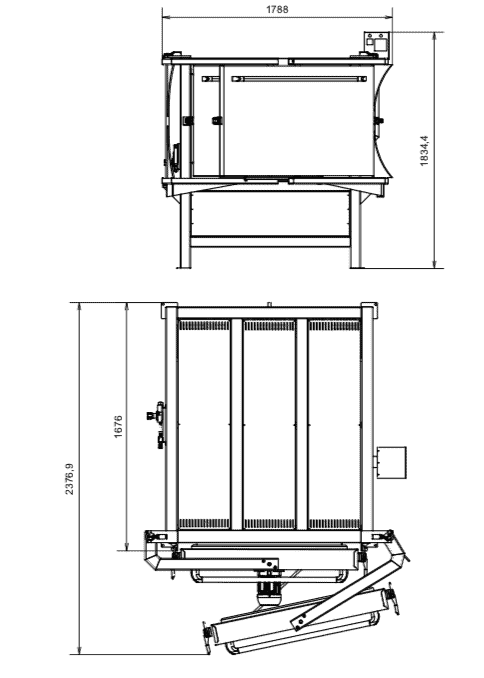

# Drzwi pieca:
–> drzwi otwierane na lewo z cyrkulatorem do odpuszczanie do 860’C,
–> drzwi otwierane na prawo do hartowania do 1300`C
–> zabezpieczenie, które nie pozwala na pracę w wyższej temperaturze niż 860`C z drzwiami z cyrkulatorem powietrza
–> cyrkulacja powietrza pracuje ciągle, gdy drzwi są zamknięte – wyłącza się automatycznie gdy drzwi są otwierane

–> otwieranie drzwi na łożyskach kulowych (lekkie i bezawaryjne)
–> drzwi otwierane w bezpieczny sposób zimną stroną do operatora (wysokie bezpieczeństwo użytkowania)
# Stal nierdzewna na około wlotu z cegieł
# Stal nierdzewna na górnej powierzchni drzwi (gdy drzwi są otwarte służy jako podest załadunkowy)
# Wlot pieca (łuk i spód) zrobione z cegieł żaroodpornych
# Wytrzymałe włókniste uszczelnienie pieca
–> STEROWANIE I AUTOMATYKA

# Sterowanie poprzez przekaźniki półprzewodnikowe SSR

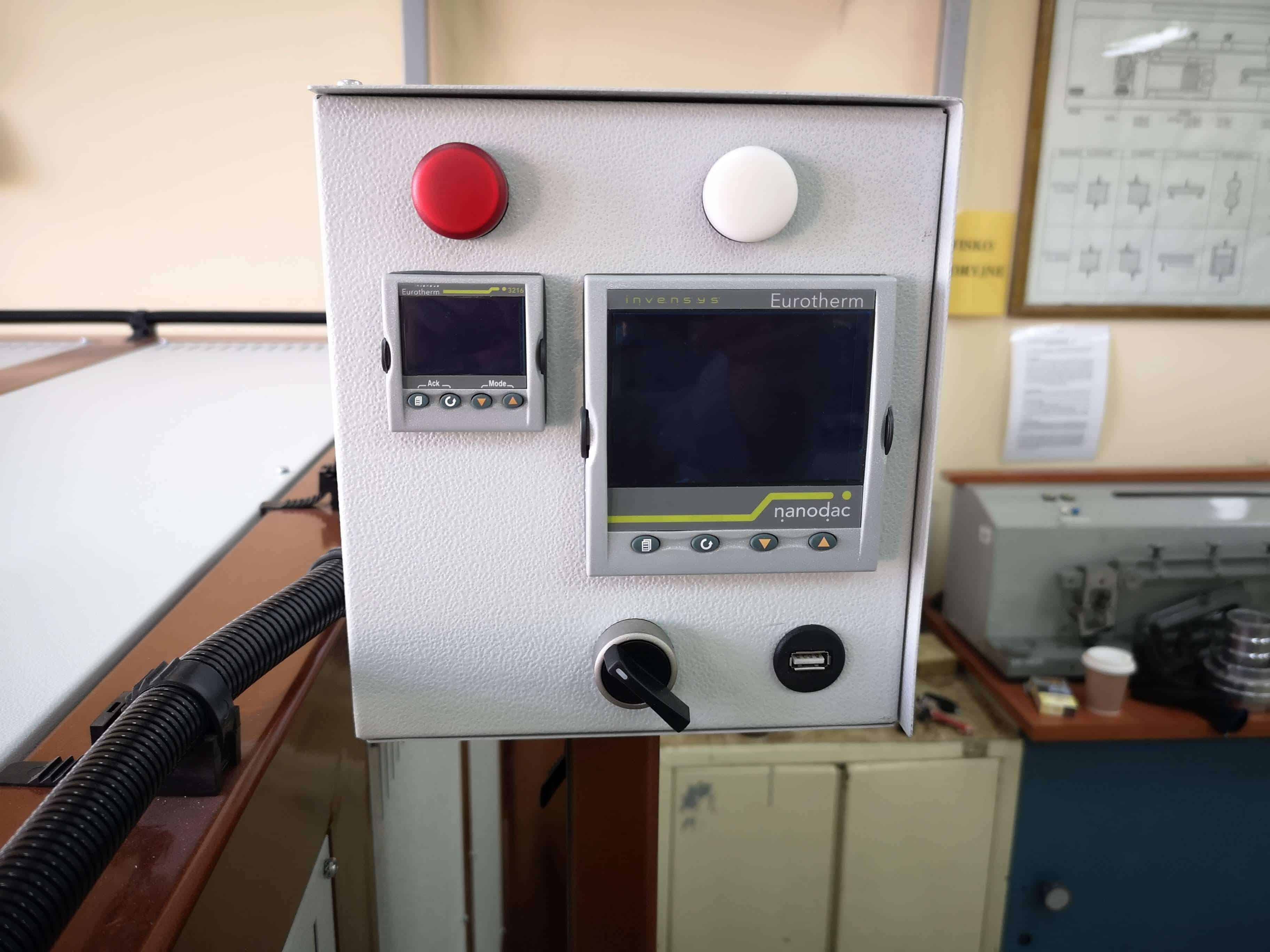

# Kontroler sterujący PID (programowalne kontrolery w opcji)
# Zainstalowana termopara w zależności od Tmax: typu K, N lub S
# Niezależne zabezpieczenie przeciwko przegrzaniu, Osobny układ kontroler – termopara (wyposażenie standardowe)
# Piece hartownicze przemysłowe posiadają komorę wentylowaną
–> SERWIS, EKSPLOATACJA, DOKUMENTACJA

# Bardzo oszczędny w eksploatacji oraz tani i szybki w utrzymaniu w ruchu
# Ekspresowy serwis gwarancyjny i pogwarancyjny na terenie całej Polski
# Gwarancja premium 18 m-cy (z wyłączeniem el. eksploatacyjnych)
# Gwarancja standard 12 m-cy lub 5000 rh (cały piec)
# Pełna dokumentacja PL i/lub EN: deklaracja zgodności CE, DTR dla pieca, instrukcja dla kontrolera

PIECE HARTOWNICZE i KOMOROWE do których możemy dołączyć dodatkowe drzwi z cyrkulatorem

https://obrobkacieplna.com/piece-hartownicze/

Piece z dwojgiem drzwi

OPCJE (piec do obróbki cieplnej z dwojgiem drzwi)

  • Doszczelnienie komory roboczej pieca. Powoduje zatrzymanie w większym stopniu podawanego gazu obojętnego w komorze roboczej. Piec nie jest piecem gazoszczelnym.

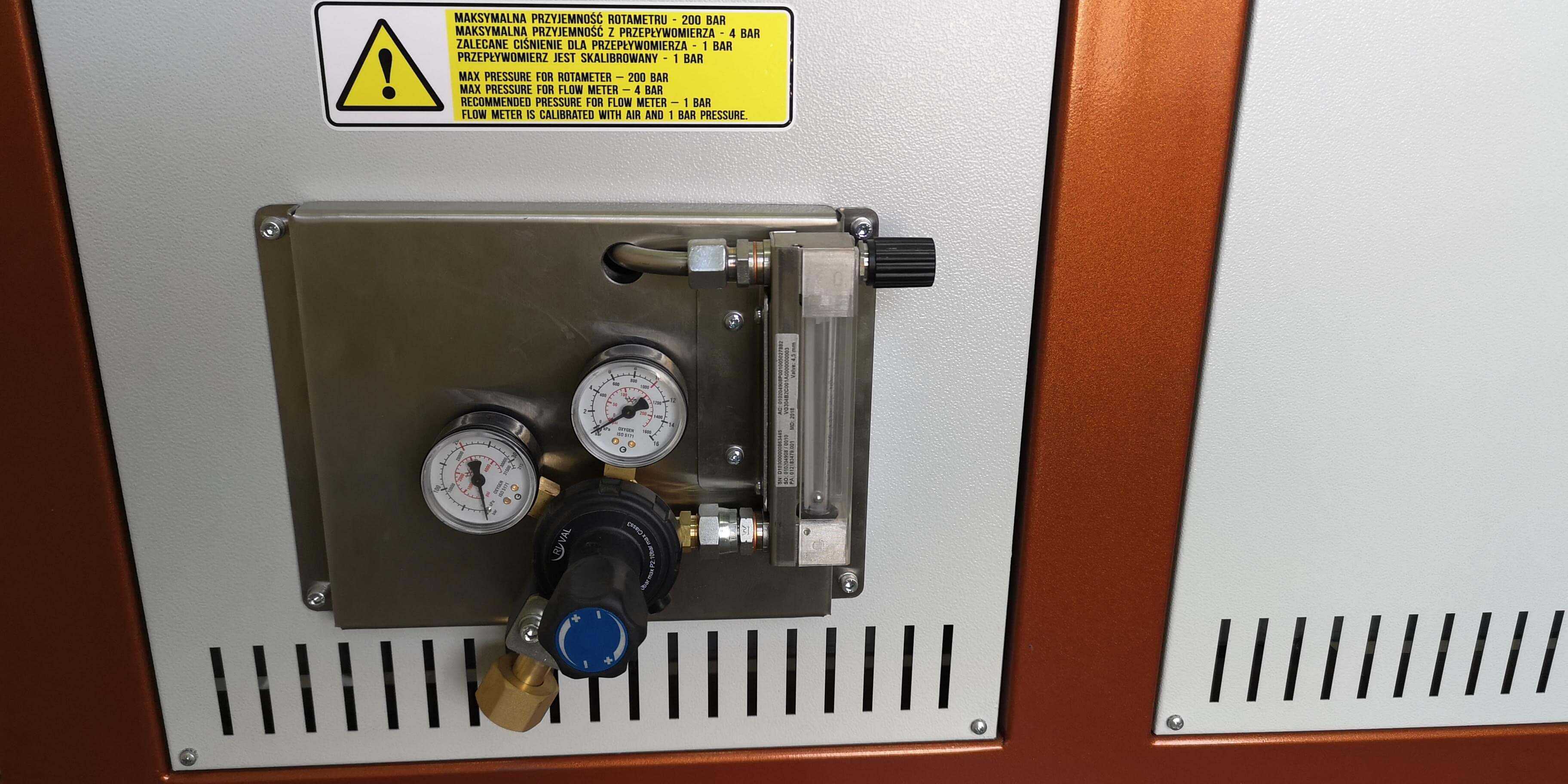

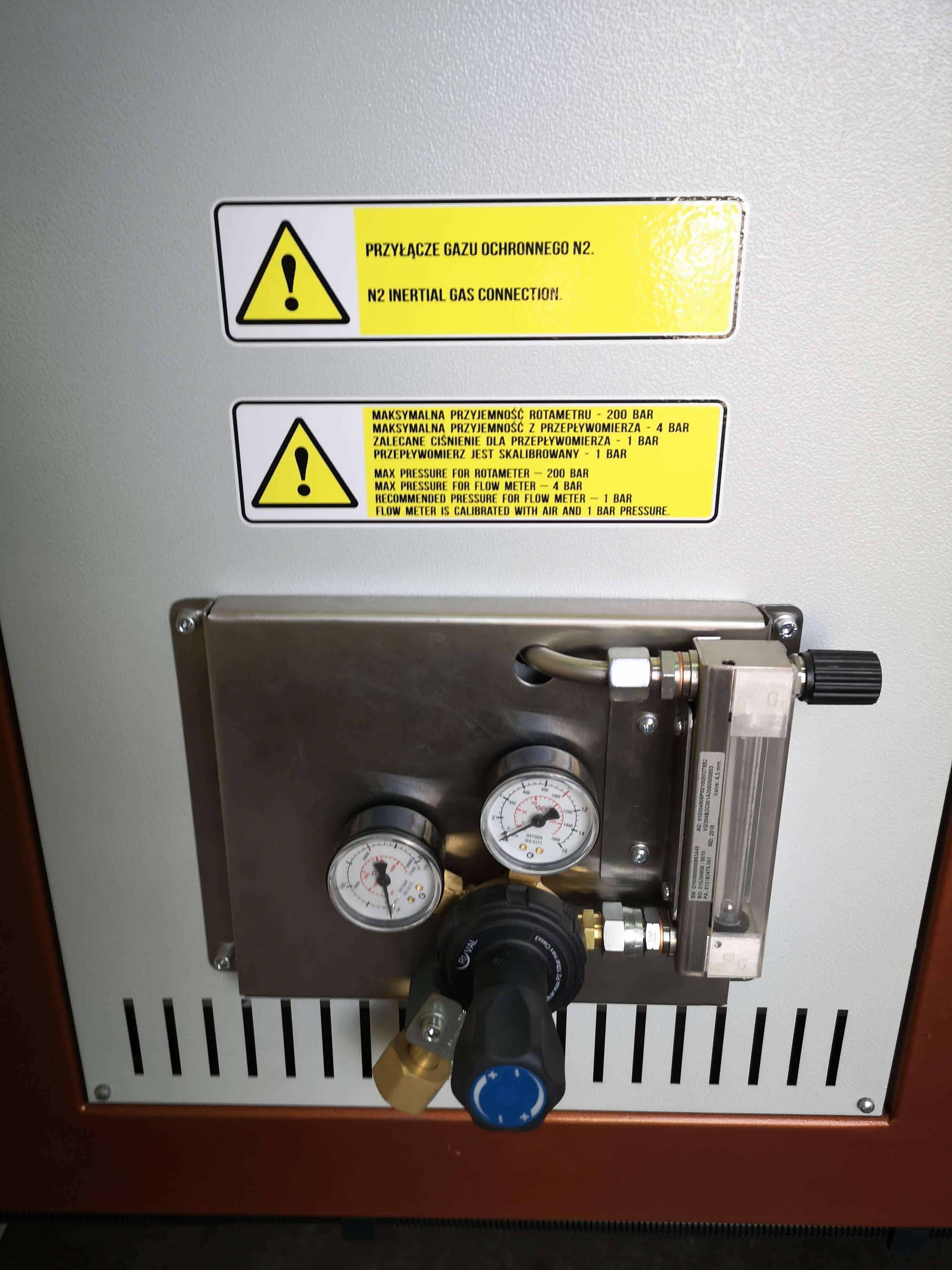

  • System podawania gazu obojętnego do komory wraz z odpowiednim przepływomierzem i reduktorem.
  • Komora cała z cegieł żaroodpornych (zwiększa bezwładność pieca i wydłuża studzenie podczas częstego otwierania).
  • Drzwi z cegieł żaroodpornych
  • Płyty denne z SiC
  • Osłony grzałek z SiC
  • Płyty denne ze stali żaroodpornej
  • Wysuwny trzon (na szynach) ręczny lub elektromechaniczny (piece z wysuwanym trzonem tutaj)
  • Piece przemysłowe elektryczne mogą posiadać dodatkowy wózek jezdny na kołach
  • Dodatkowe drzwi z tyłu (piec przelotowy).
  • Wentylator chłodzący
  • Skrzynka do procesu w gazie ochronnym
  • Skrzynka do nawęglania
  • Programowalny kontroler PID
  • Panel dotykowy
  • Nagrywarka procesu
  • Stół stacjonarny do załadunku
  • Stół obrotowy do załadunku
  • Czujniki do wyłączenia awaryjnego
  • Sygnalizacja świetlna dla procesu
  • Alarm wizualny dla uszkodzonej termopary
  • Złącze RS232
  • Złącze RS485
  • Oprogramowanie PC
  • Kontrola grzania w wielu strefach

POBIERZ KATALOG – piece przemysłowe elektryczne

INDUSTRY 2.0 – Piec do obróbki cieplnej z dwojgiem drzwi do odpuszczania i hartowania

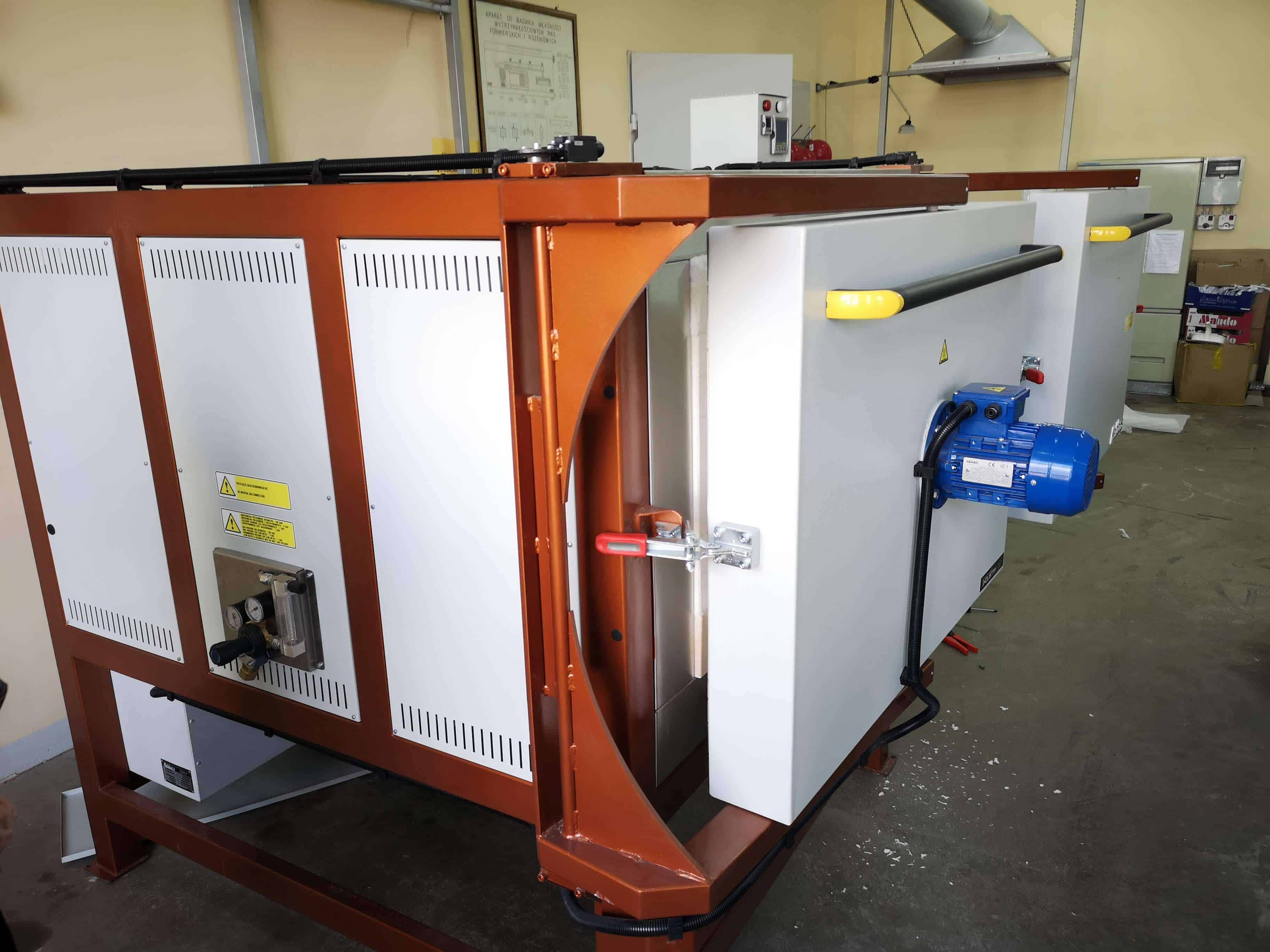

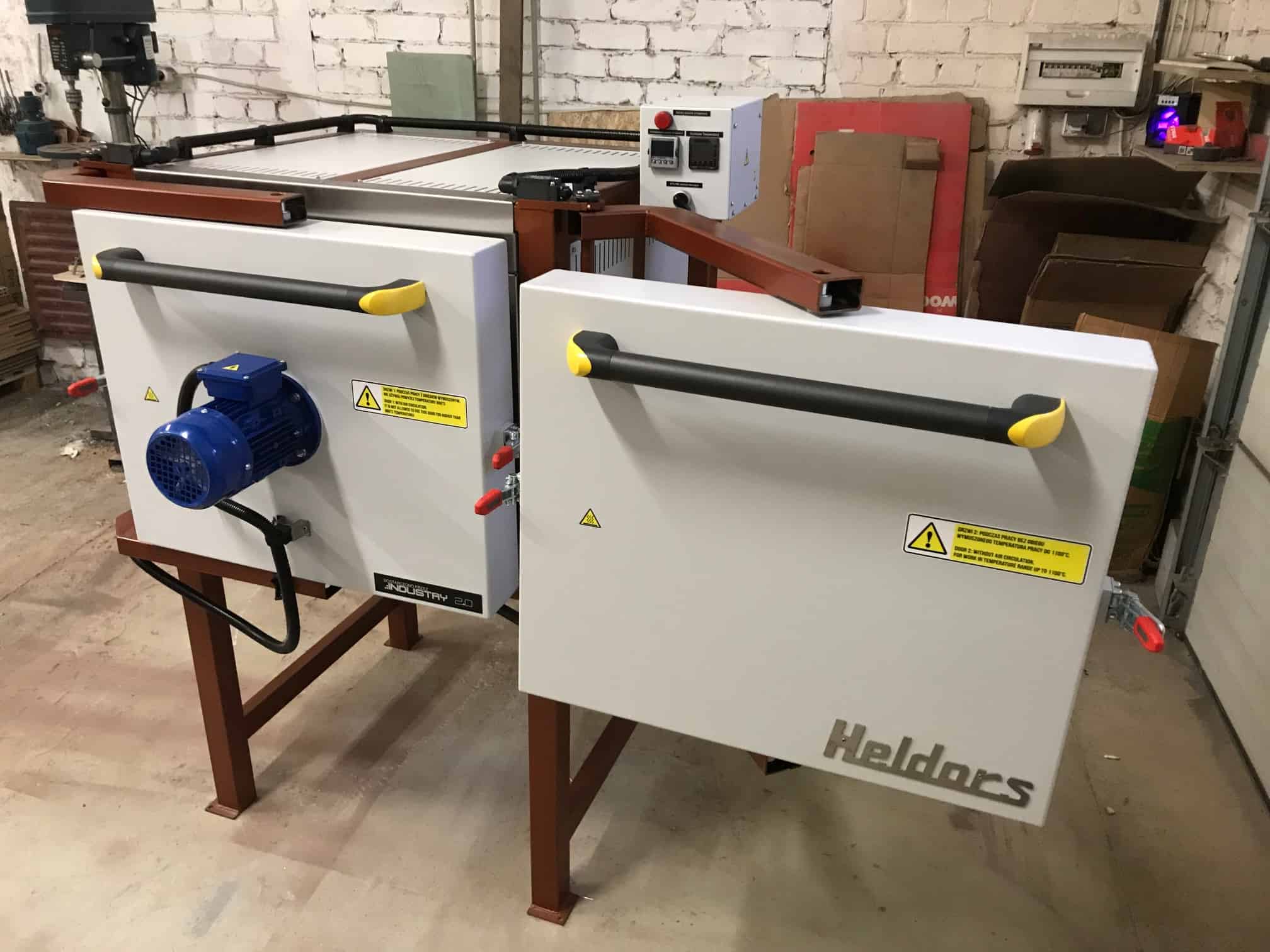

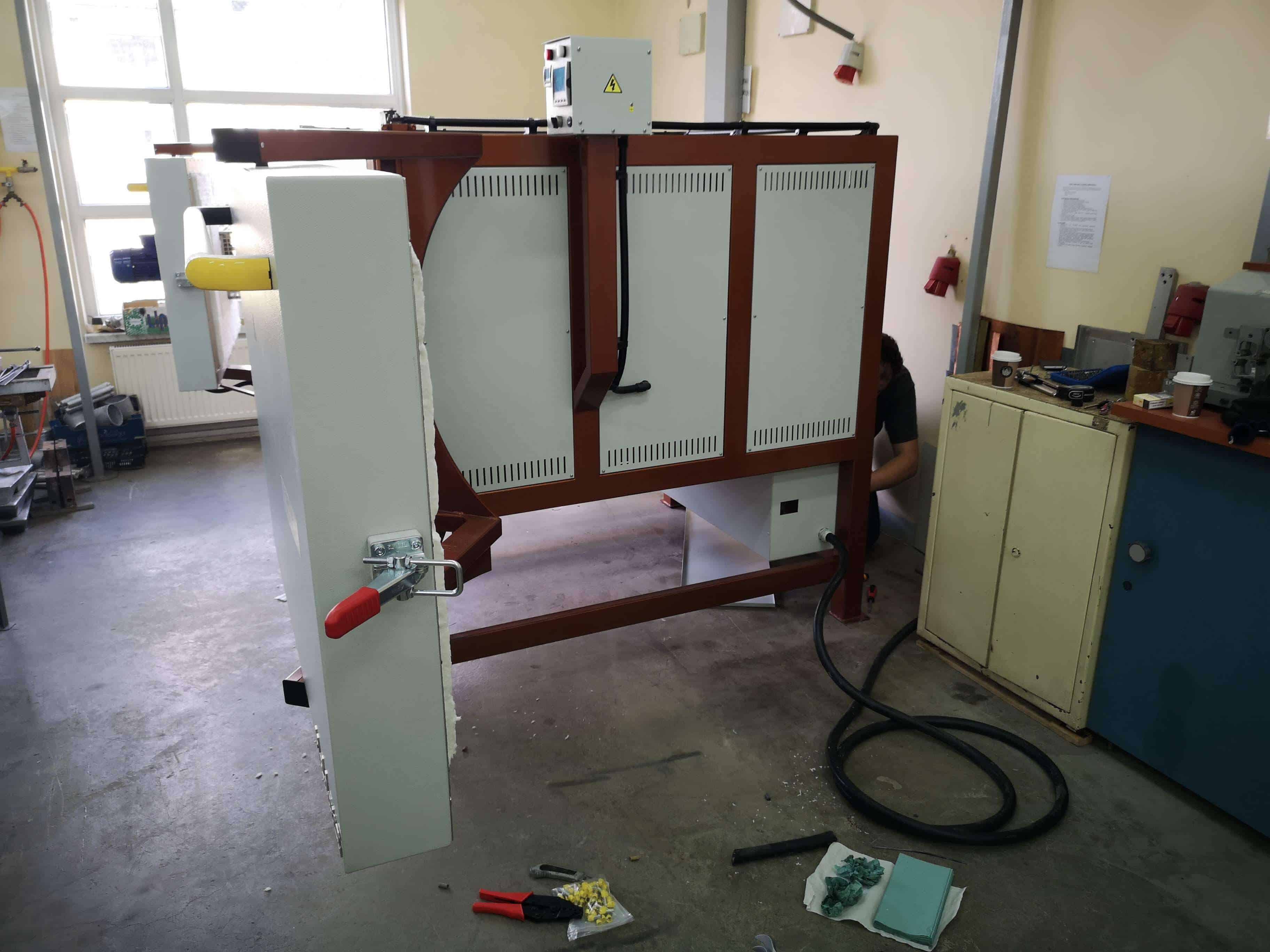

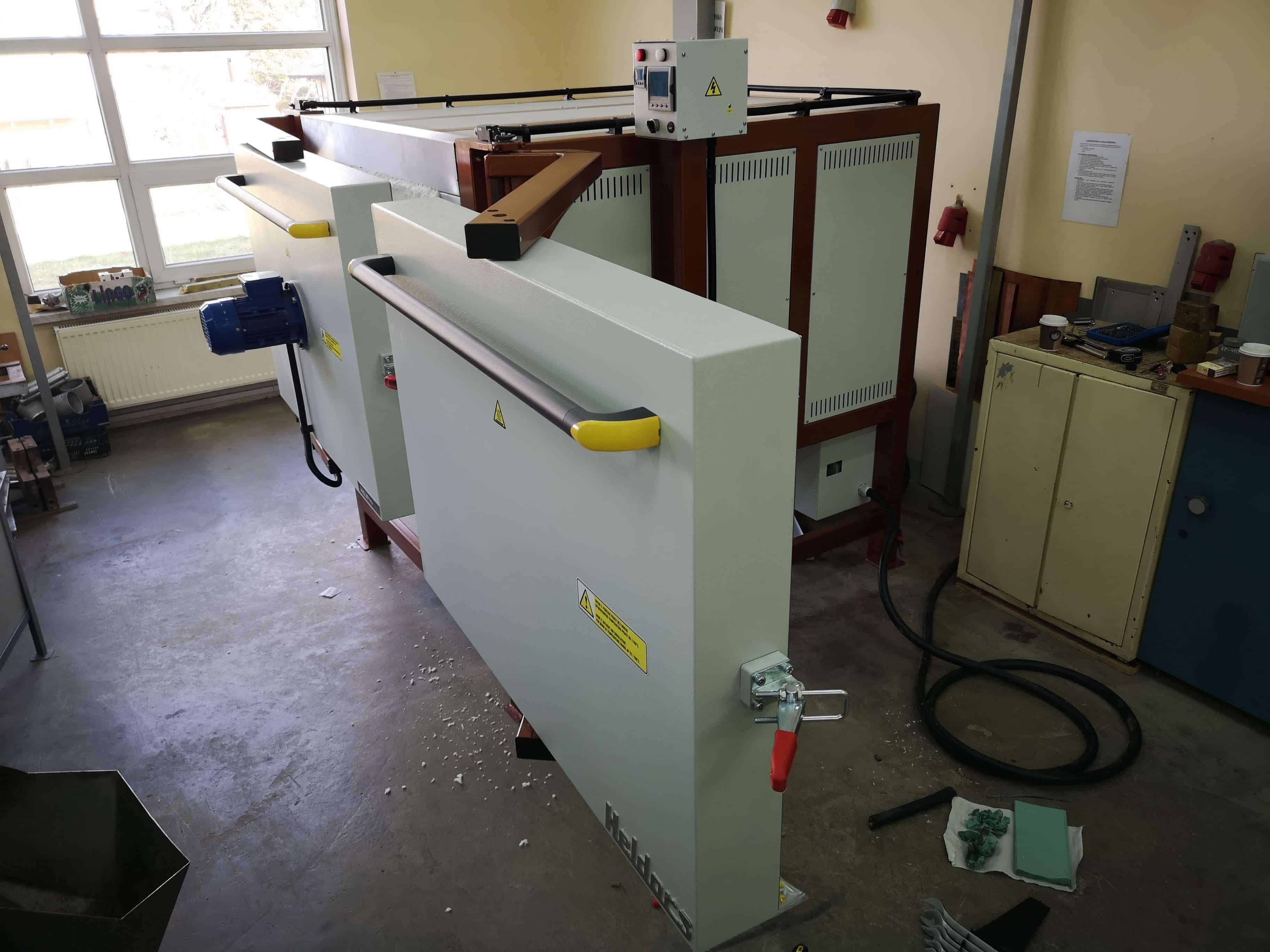

GALERIA (piec do obróbki cieplnej z dwojgiem drzwi)
