Piece z wysuwnym trzonem i wymuszonym obiegiem IWO do temperatury 860ºC

Profesjonalne piece z wysuwnym trzonem serii IWO. Piece z trzonem wyposażone cyrkulacje powietrza wewnątrz komory. Zapewniają ciągłą pracę produkcji w zakresie przeznaczonej temperatury do 860ºC. Seria pieców IWO posiada wysuwny trzon, który zapewnia łatwe ładowanie/rozładowywanie ciężkiego załadunku do komory pieca. Piece występują w 5 wersjach temperaturowych.

Piec z wysuwnym trzonem

ZASTOSOWANIE

Piece są zaprojektowane do procesów cieplnych tj. hartowanie, odpuszczanie, wyżarzanie, starzenie, normalizowanie lub nagrzewanie. Piece z wysuwnym trzonem nadają się również do innych prostych procesów cieplnych jak wygrzewanie czy nagrzewanie przed procesem kucia.

WYKONANIE STANDARDOWE zawiera:

# Mocna i niezawodna konstrukcja pieca ze stali (malowanie proszkowe kolor miedziany)
# Rama ze stali konstrukcyjnej ocynkowanej, panele zewnętrzne stalowe malowane proszkowo RAL 7035
#
Wysuwany trzon pieca manualnie lub elektromechaniczne
#
Szyny/tory do wyjazdu trzonu przed piec
#

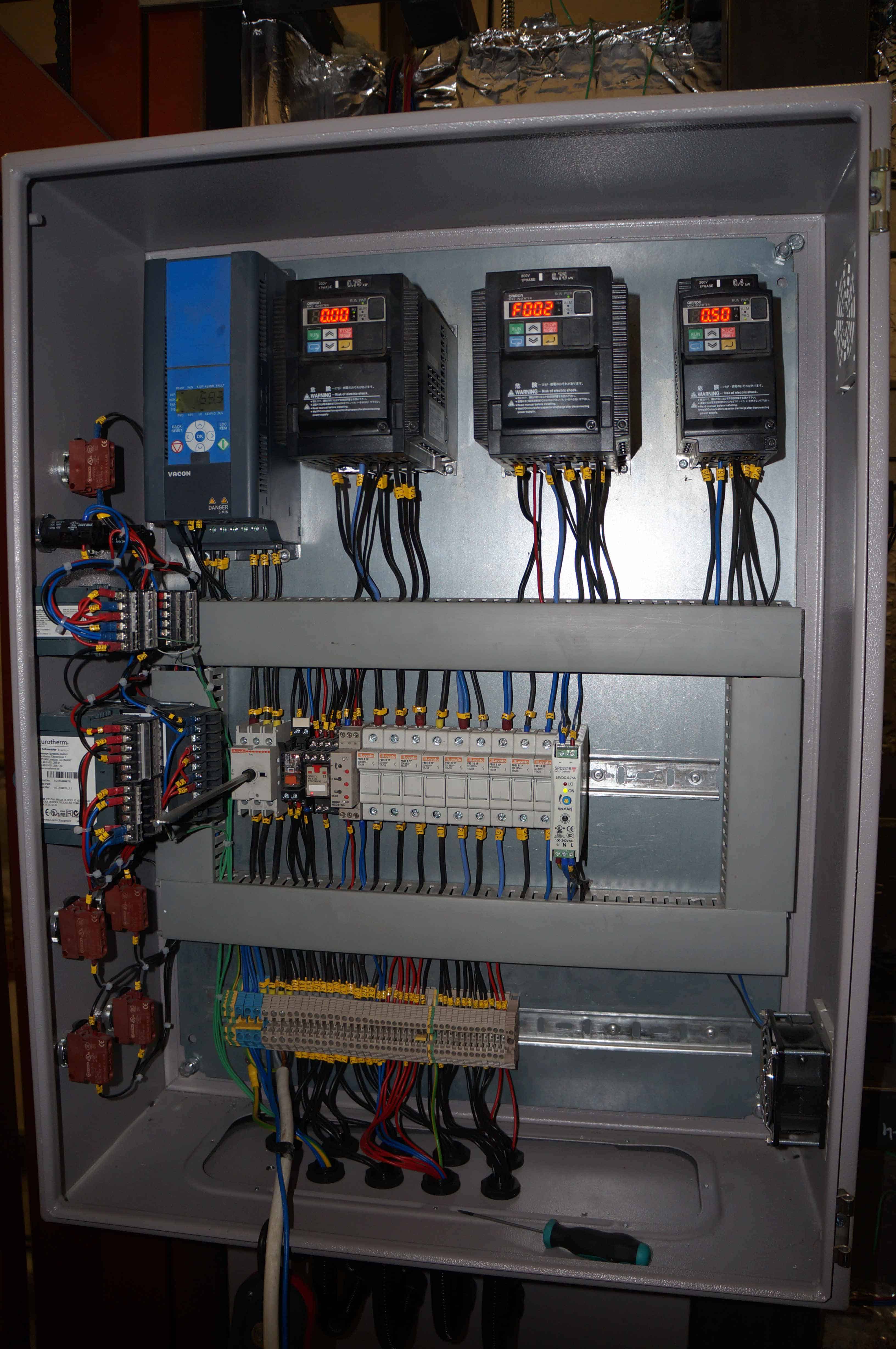

Przetwornik częstotliwości zastosowany w celu miękkiego startu wózka
# Materiał komory:
–> modele do 260ºC – stal malowana farbą żaroodporną (opcjonalnie stal ocynkowana lub stal nierdzewna)
–> modele do 360ºC – stal ocynkowana malowana farbą żaroodporną (opcjonalnie stal nierdzewna)
–> modele 460-660ºC – stal nierdzewna
–> modele 860ºC – stal nierdzewna, żaroodporna
# Elementy grzewcze typu U, montowane w podwójnych ścianach po obu stronach
#
Wymuszona cyrkulacja powietrza w komorze w celu zapewnienia najlepszego rozkładu temperatury
# Cyrkulator wyłączany gdy drzwi otwarte
# Cyrkulator zamontowany na tylnej ścianie pieca (opcjonalnie możliwe inne rozwiązania)
#
Drzwi otwierane ręcznie na prawo (opcjonalnie elektromechanicznie)
#
Drzwi uszczelnione
#
Nowoczesna energooszczędna izolacja, dobierana w zależności od temperatury roboczej pieca by spełnić standardy UE
#
Rozkład temperatury w pustej suchej komorze po ustabilizowaniu +/-5ºC
# Sterowanie poprzez przekaźniki półprzewodnikowe SSR
# Kontroler mikroprocesorowy PID (opcjonalnie programowalny, kolorowy, dotykowy, z archiwizacją danych itp.)
# Dwie termopary typu K:
–> jedna dla procesu,
–> druga to osobny układ do zabezpieczenia przeciw przegrzaniu pieca)
# Niezależny system zabezpieczenia przeciwko przegrzaniu z osobnym kontrolerem Eurotherm 3216i
# Manualna wentylacja komory i gorącego powietrza (opcjonalnie automatyczna)
# Gwarancja premium 18 m-cy (z wyłączeniem el. eksploatacyjnych)
# Gwarancja standard 12 m-cy lub 5000 rh (cały piec)
# Dokumenty załączane: deklaracja zgodności CE, DTR dla pieca EN i PL oraz instrukcja dla kontrolera EN i PL

STANDARDOWE WIELKOŚCI* KOMORY (piece z wysuwnym trzonem)

* Zastrzegamy prawo modyfikacji standardowych wymiarów
** Dostępne również modele o wymiarach na życzenie zamawiającego

Piece z trzonem

OPCJE

  • Wymiary zaprojektowane wg własnych wymagań
  • Obudowa ze stali nierdzewnej
  • Rama ze stali nierdzewnej
  • Klapy wentylacyjne sterowane automatycznie
  • Komora pieca dodatkowo uszczelniona
  • Półki wg własnych wymagań (konstrukcje trzonu itp.)
  • Trzon pieca wzmocniony
  • Kosze i konstrukcje załadowcze
  • Wentylator chłodzący
  • System podawania gazu ochronnego do komory (azot, argon)

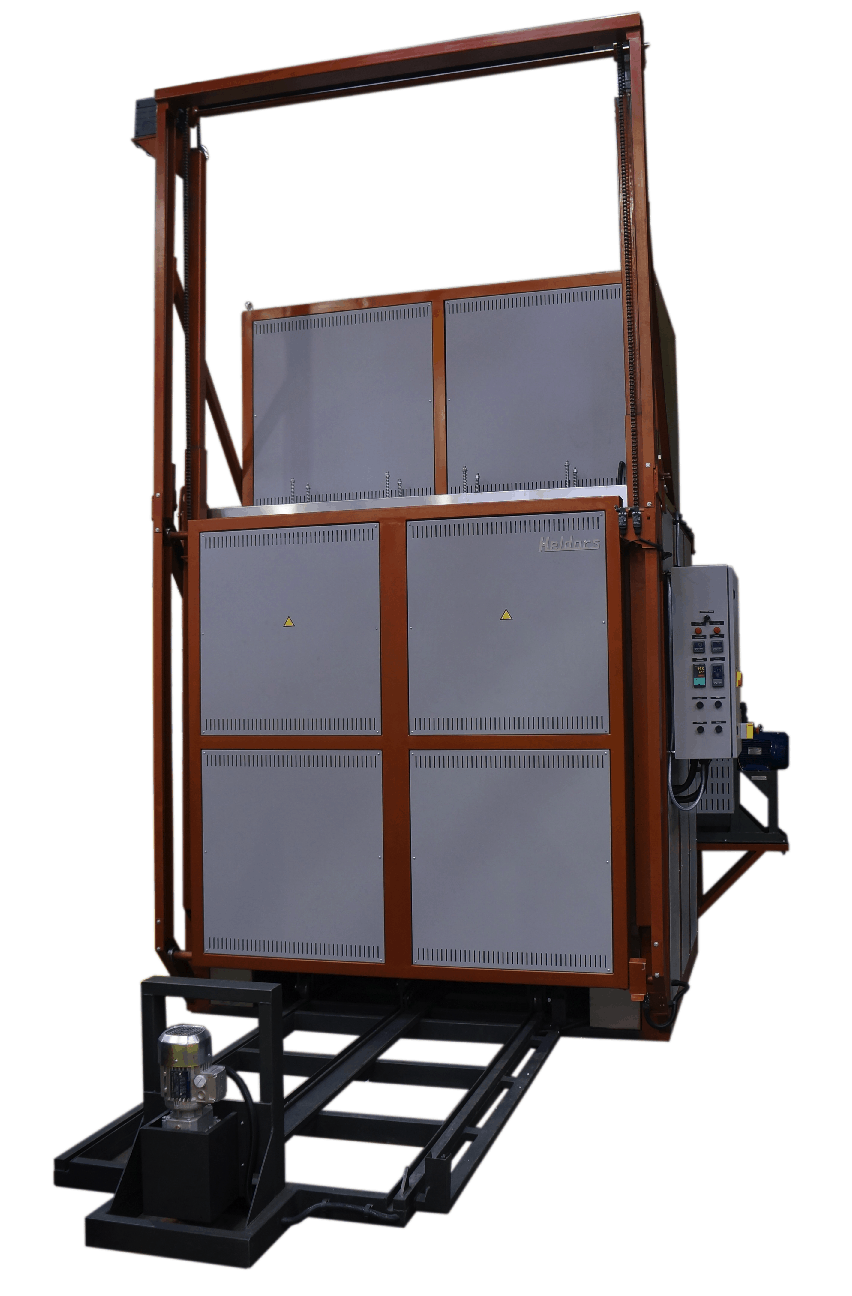

  • Drzwi podnoszone do góry (elektromechanicznie, pneumatycznie, hydraulicznie) sterowane przez przycisk lub pedał
  • Trzon pieca napędzany elektromechanicznie
  • Specjalne szyny dla trzonu chowane w posadzce
  • Multi funkcyjny system dodatkowych szyn, który pozwala zarządzać wieloma trzonami
  • Wózek jezdny na kołach zamiast trzonu (pozwala poruszać się po hali)
  • Dodatkowy trzon/y
  • Stół stacjonarny do załadunku
  • Stół obrotowy do załadunku
  • Czujniki krańcowe montowane w drzwiach
  • Sygnały dźwiękowe i świetlne
  • Alarm wizualny podczas uszkodzenia termopary
  • Złącza RS232 lub RS485
  • Oprogramowanie PC
  • Piece z wysuwnym trzonem mogą być wyposażone w wiele stref grzewczych

INNOWACYJNY SYSTEM CYRKULACJI POWIETRZA (piece z trzonem)

Innowacyjny system cyrkulacji powietrza został opracowany przez doświadczonych inżynierów/konstruktorów pieców do obróbki cieplnej w celu uzyskania najlepszej możliwej jednorodności temperatury w całej objętości komory roboczej. Cyrkulacja może być pozioma lub pionowa i jest dobierana indywidualnie dla komory pieca, jej gabarytów oraz sposobu rozłożenia wsadu w komorze.

Innowacyjne działanie wewnętrznego obiegu polega na zasysaniu powietrza z komory roboczej przez łopaty cyrkulatora. Powietrze tłoczone jest przez podwójne ściany pieca, gdzie jest również ogrzewane. Następnie dogrzane powietrze wtłaczane jest z powrotem do komory roboczej od przodu, przez specjalne technologiczne otwory. Obieg poziomy posiada wentylator na tylnej ścianie. Cyrkulacja pionowa charakteryzuje się wentylatorem zamontowanym na suficie.

Cyrkulacja POZIOMA

Innowacyjny system dystrybucji:cyrkulacji powietrza w piecach ICO

Cyrkulacja PIONOWA

Innowacyjny system dystrybucji:cyrkulacji powietrza w piecach ICO (pionowy)

FUNKCJONALNOŚCI:

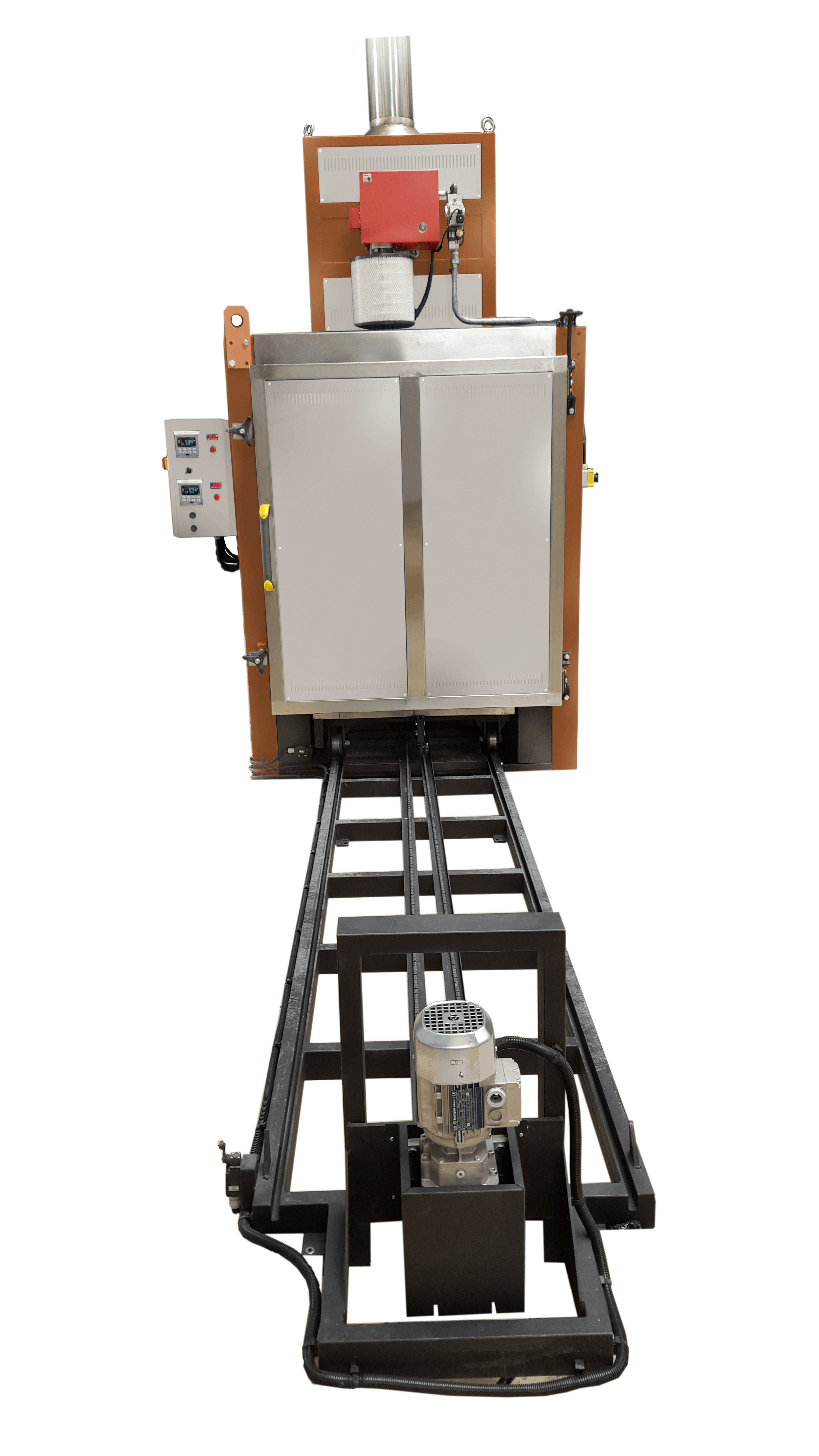

Piece z wysuwnym trzonem Trzon wyjezdne na szynach. Szyny mogą być na posadzce lub w posadzce.

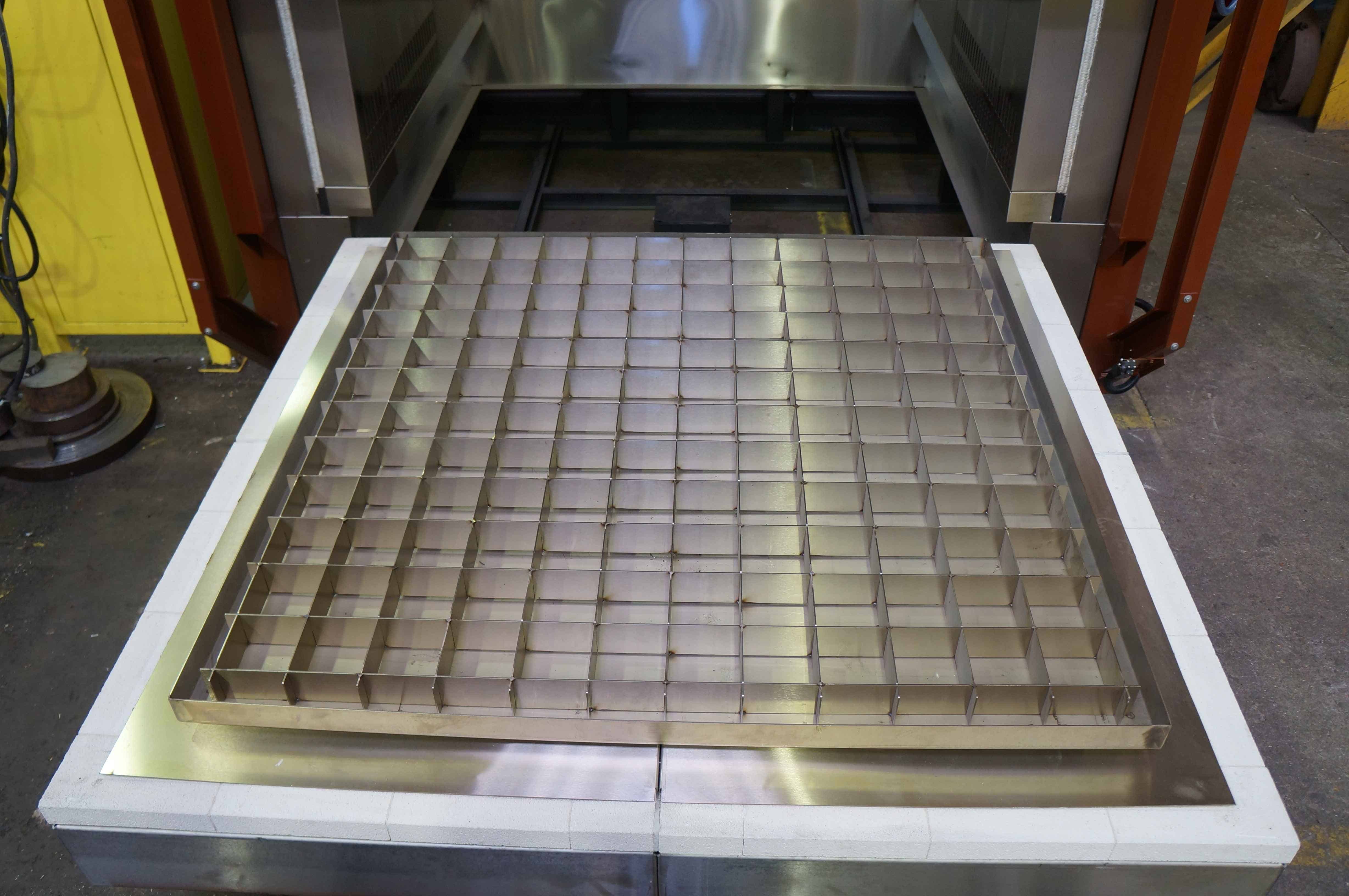

Piece z wysuwnym trzonem Komora pieca z wysuwnym trzonem. Płyta z metali trudnotopliwych dla zabezpieczenie trzonu pieca.
Piece z trzonem wraz z wentylacją i podawaniem gazu ochronnego do komory
Piece z wysuwnym trzonem Mechanizm wysuwanego trzonu może być elektromechaniczny, hydrauliczny lub pneumatyczny. Dla mniejszej masy wsadu do 500-700 kg możemy zastosować trzon wysuwany ręcznie.

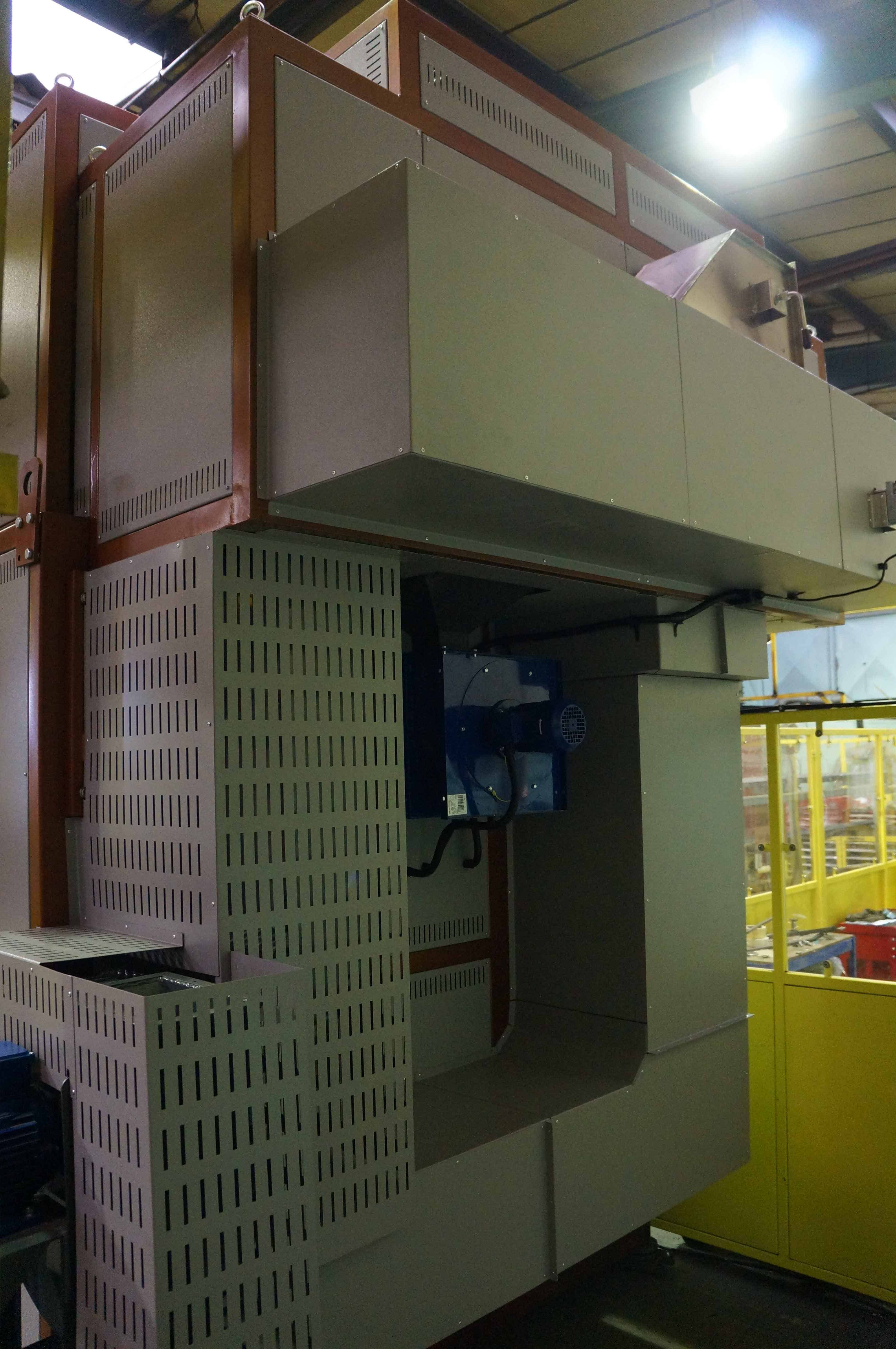

Piece z wysuwnym trzonem System wentylacji i wyciągu z komory roboczej. Piece posiadają również cyrkulacje powietrza.
Piece z wysuwnym trzonem

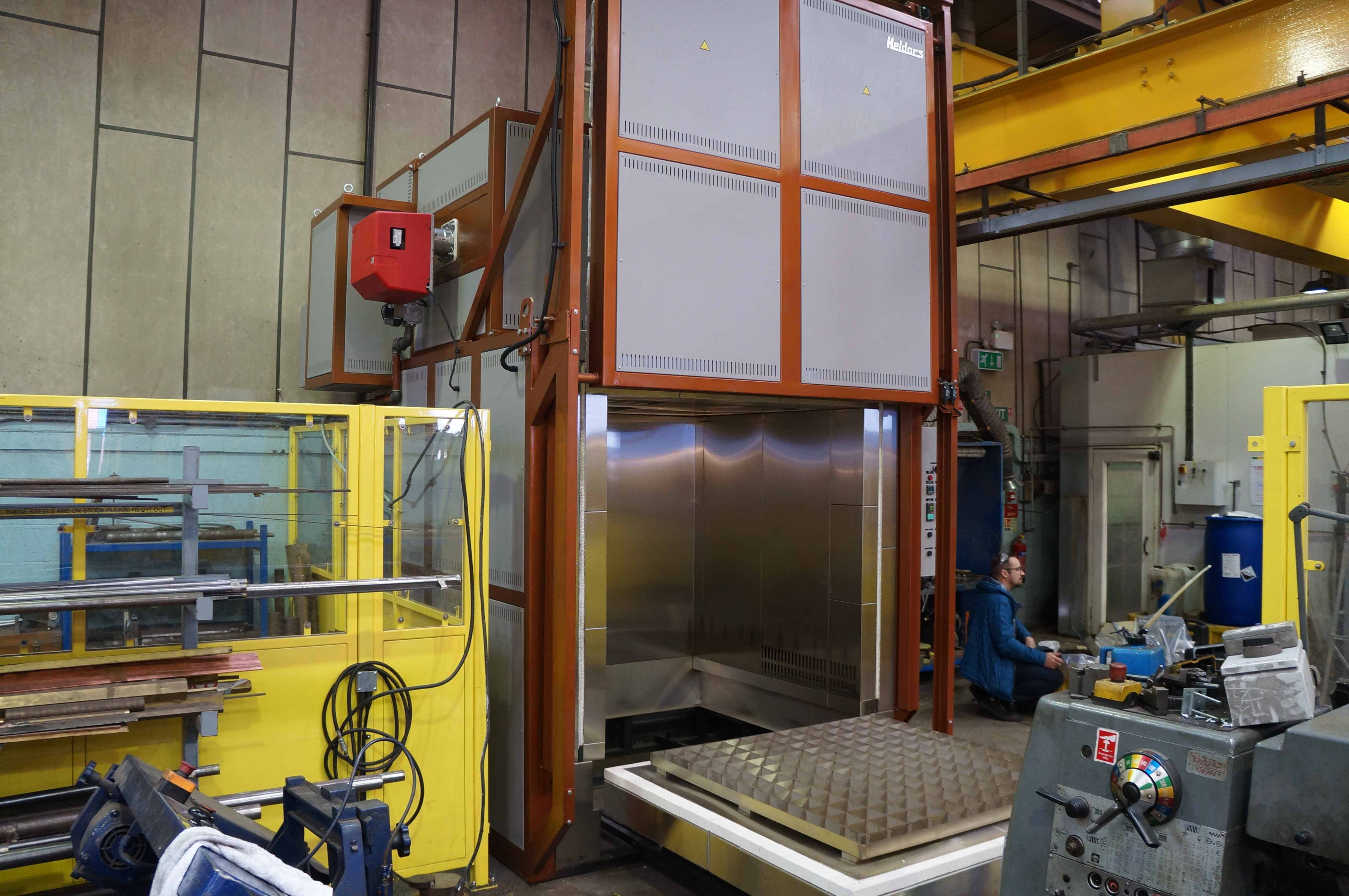

Komora robocza ze stali nierdzewnej. W dolnej części bocznych ścian otwory technologiczne gdzie tłoczone jest powietrze cyrkulacyjne po ogrzaniu i przebyciu drogi przez podwójne ściany. Piece z trzonem wyjezdnym na szynach.
