Hartownia indukcyjna uniwersalna do hartowania metali

Hartownia indukcyjna uniwersalna to wieloosiowy system CNC pozwalający hartować indukcyjnie detale o różnych kształtach. Nasi klienci doceniają jej uniwersalne możliwości, używając jej do 90% wszystkich hartowanych zamówionych detali. Jest to liczba zapewniająca najlepszą rentowność tej maszyny.

Hartownia indukcyjna uniwersalna

Główną ideą przedstawionego powyżej uniwersalnego systemu hartowania jest obróbka cieplna pojedynczych detali, ładowanych osobno lub krótkich serii np. na obrotniku rewolwerowym. Najlepiej sprawdza się do różnych kształtów oraz wielkości detali.

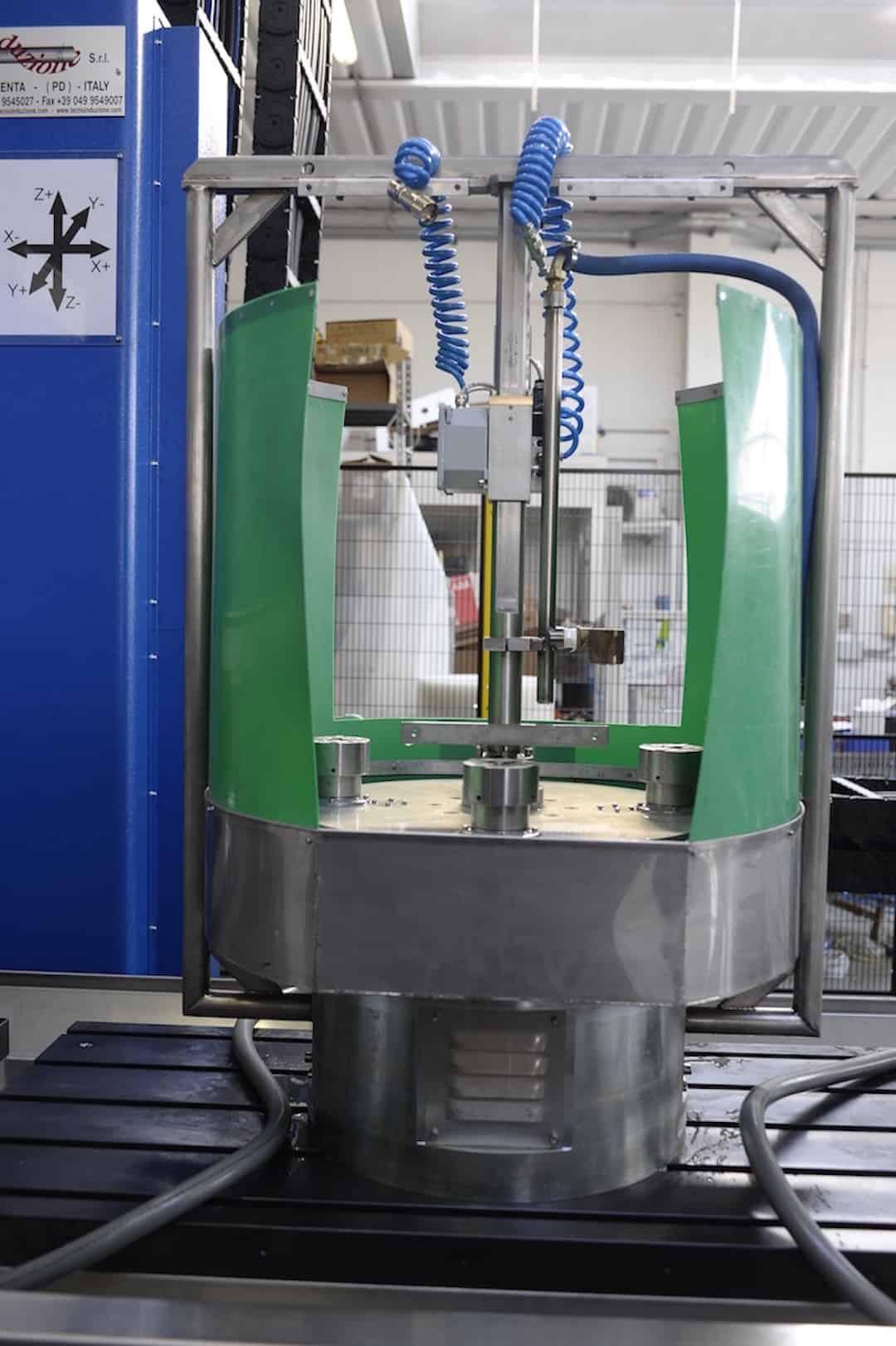

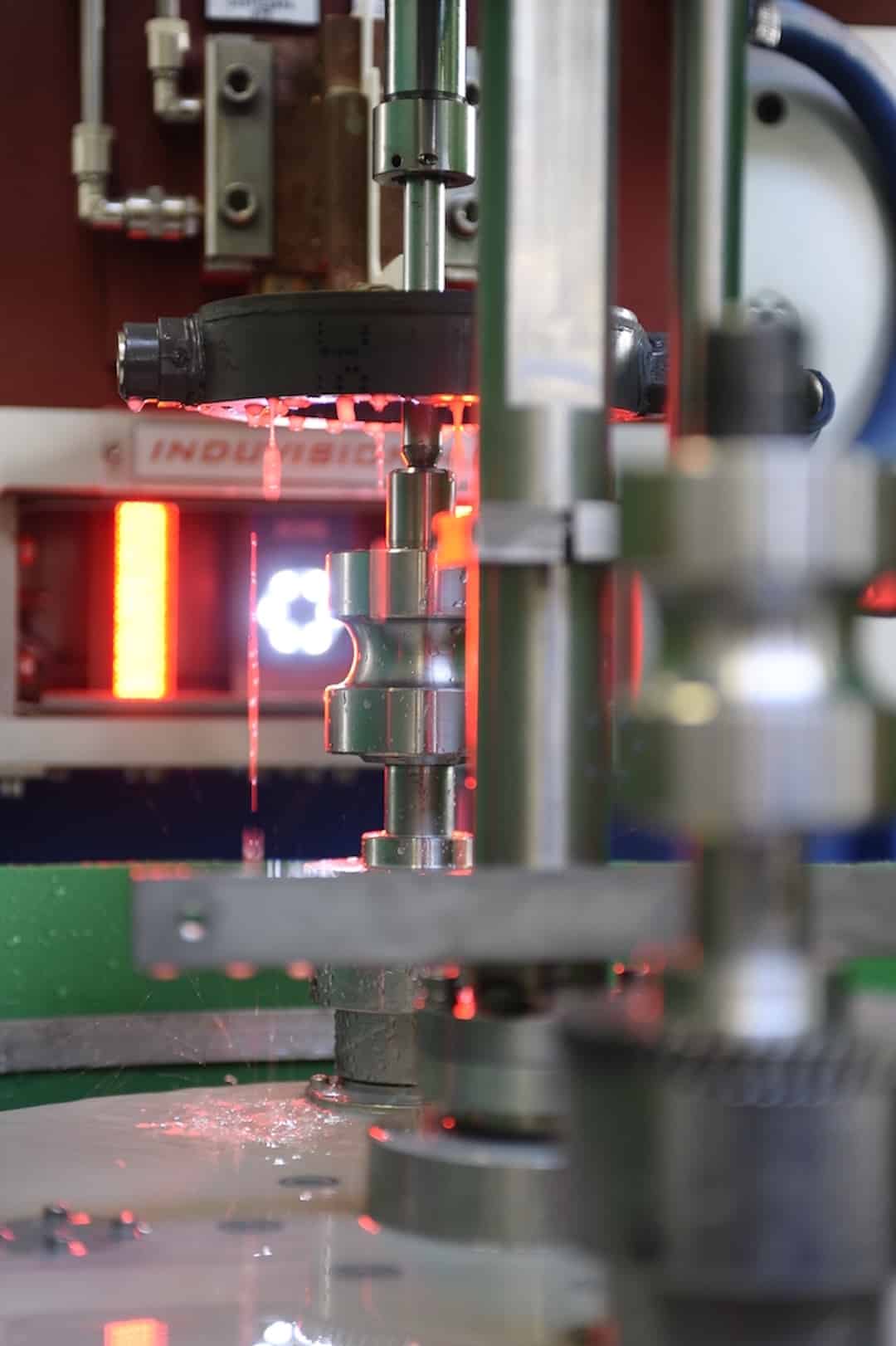

Obrotowy stół rewolwerowy na małe detale

Obrotowy stół rewolwerowy na małe detale

Hartownia indukcyjna uniwersalna cechuje się dodatkowym największym atutem, można ją wzbogacić o szereg opcji lub zamocowań detalu oraz dodatkowych modułów. Tym samy możemy znacznie podnieść wydajność procesu np. przez zastosowanie wspomnianego stołu obrotowego dla małych detali (obróbka krótkich serii jeden po drugim z ręcznym załadunkiem i rozładunkiem detalu). To czyni, że urządzenie jest jeszcze bardziej uniwersalne i atrakcyjne.

Koncepcja konstrukcji modułowej sprawia, że urządzenie można rozbudowywać również w przyszłości dodając kolejne moduły (stoły robocze). Inwestycja początkowa w tym przypadku nie musi być wysoka i może zostać rozłożona na etapy w zależności od rozwoju Państwa Firmy.

Możliwości takiego systemu są bardzo uniwersalne i pozwalają traktować małe i średnie serie praktycznie każdego kształtu detalu obrabianego w małych i średnich zakładach hartowniczych.

Hartownia indukcyjna uniwersalna

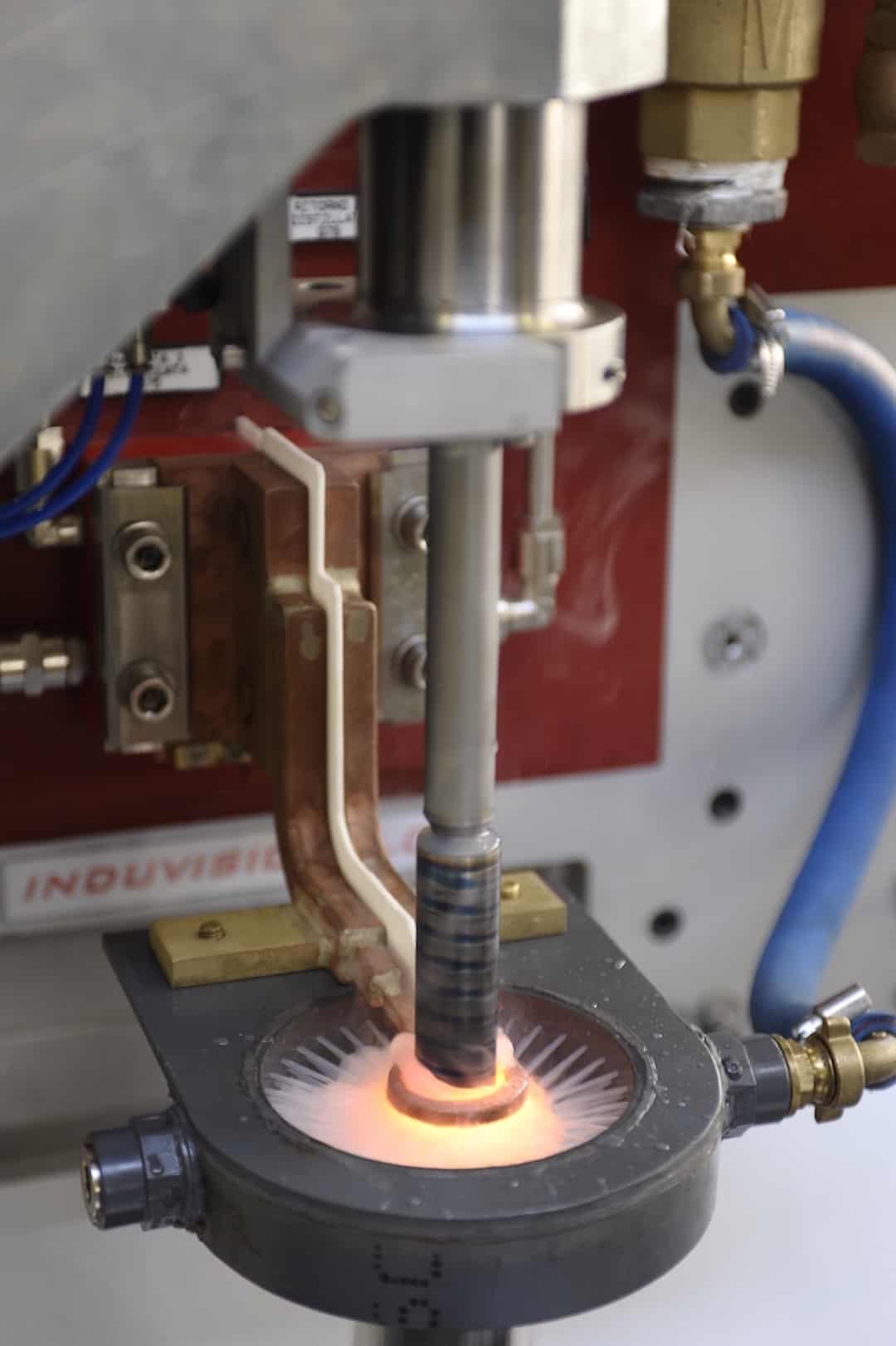

Hartowanie koła zębatego 2m (ząb po zębie)



GŁÓWNE ATUTY:

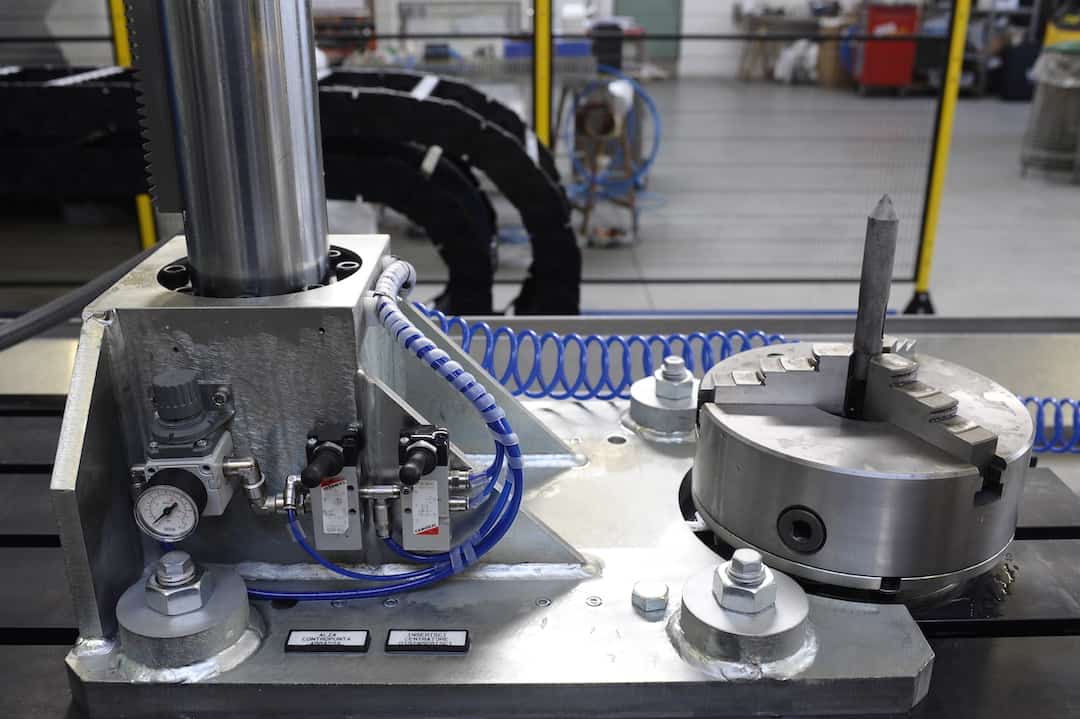

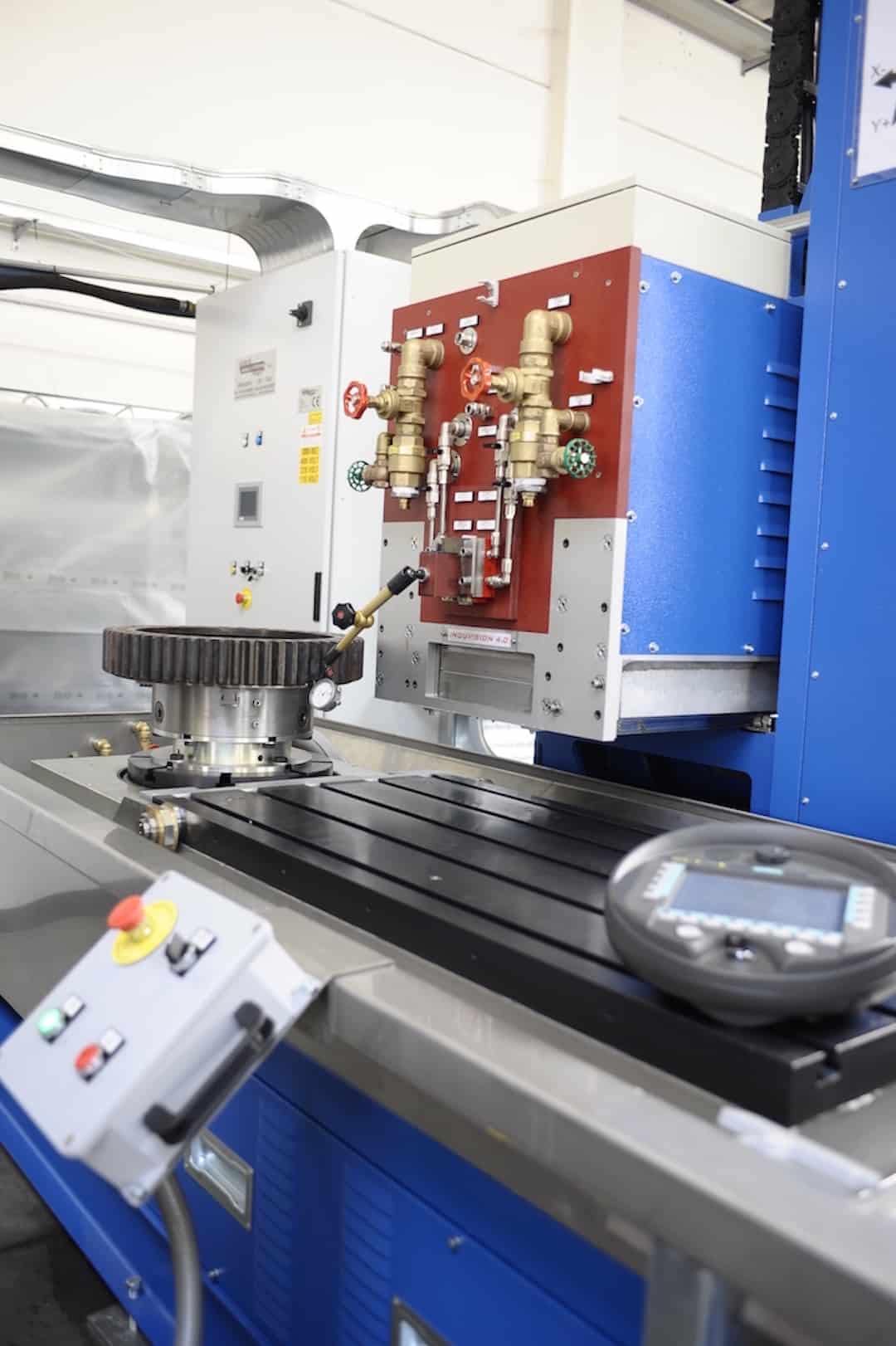

  • Stół obrotowy do ciężkich detali

    Stół obrotowy do ciężkich detali

    Skupia się na powierzchni traktowanego detalu

  • Urządzenie uniwersalne pozwala na elastyczne zastosowanie do różnych kształtów detali.
  • System konstrukcji modułowej można rozbudowywać na wymaganą długość.
  • Pozwala traktować wiele różnych detali pojedynczych oraz małych i średnich serii.
  • Duży wybór opcjonalnych akcesoriów.
  • Hartownia indukcyjna uniwersalna posiada szybki proces ustawiania.

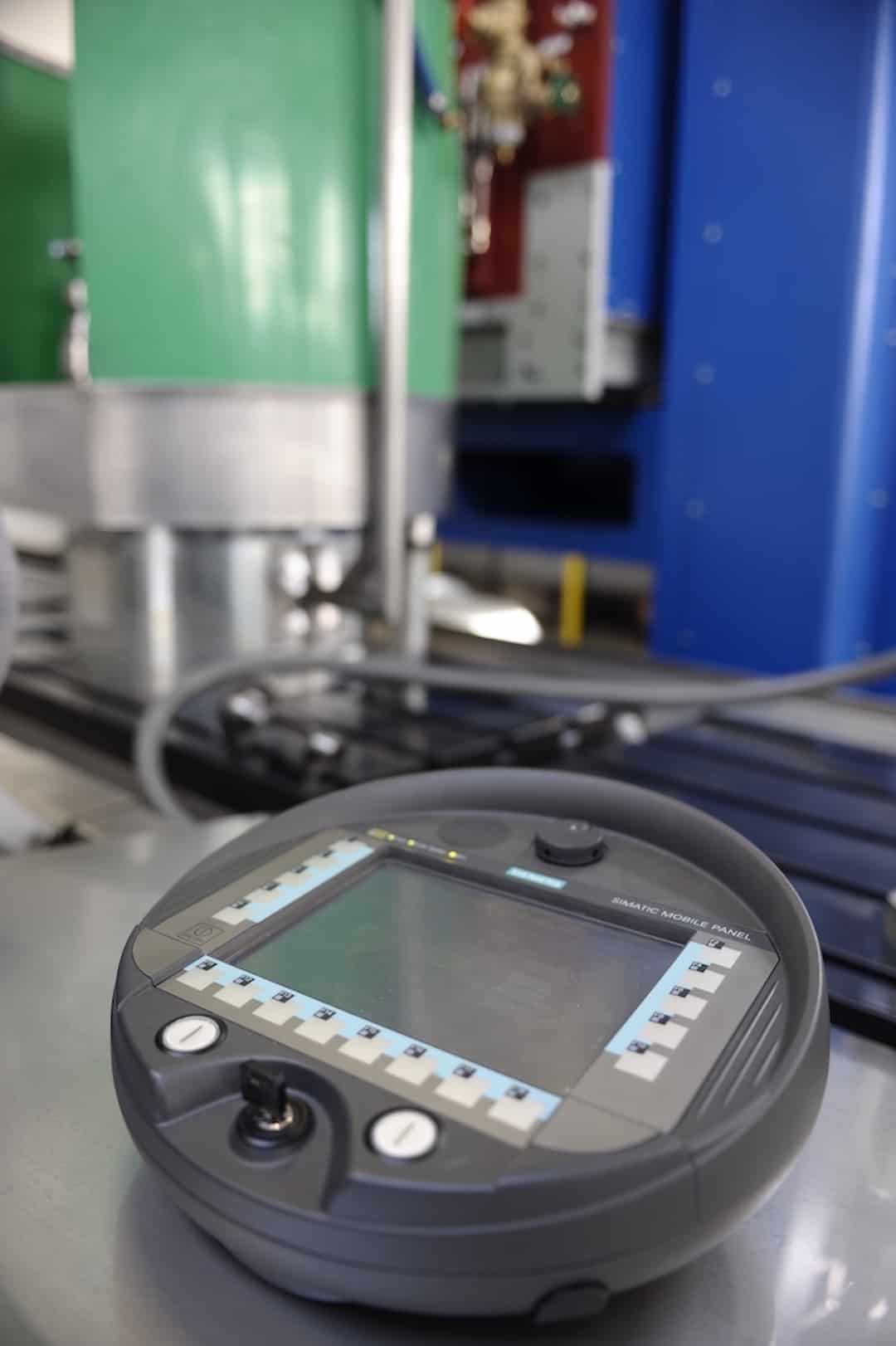

  • Sterowanie SIEMENS Sinumeric 840D pozwala na szeroki zakres programowania.
  • System INDUCAM pozwala nagrywać parametry procesu w celu ich powtarzalności.
  • Wysoka wydajność dla małych serii.
  • Łatwy w użytkowaniu, obsłudze i serwisie.
  • TELESERWIS jako zdalna i szybka diagnoza problemu.
  • Profesjonalny serwis na terenie całej Polski.

Hartownia indukcyjna uniwersalna

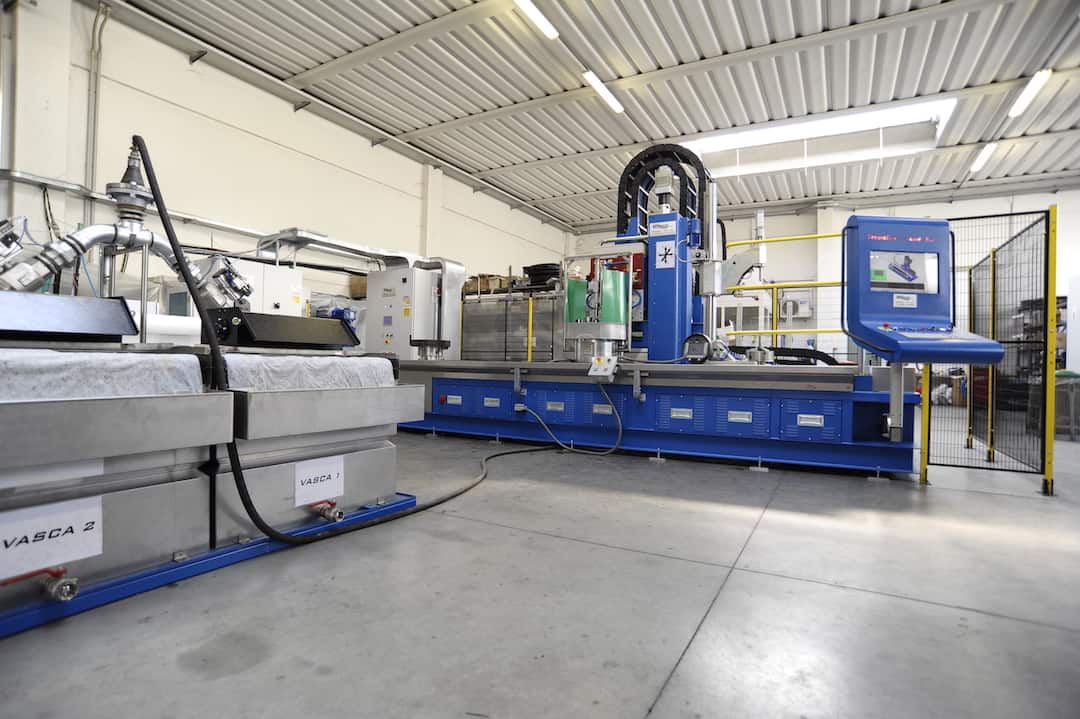

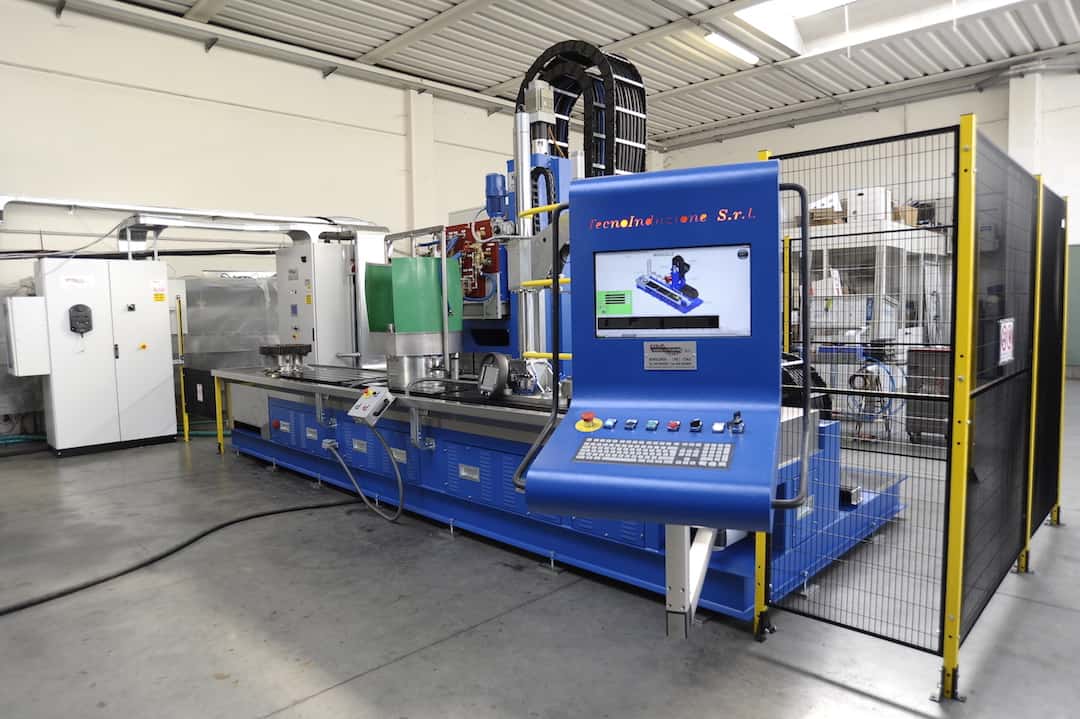

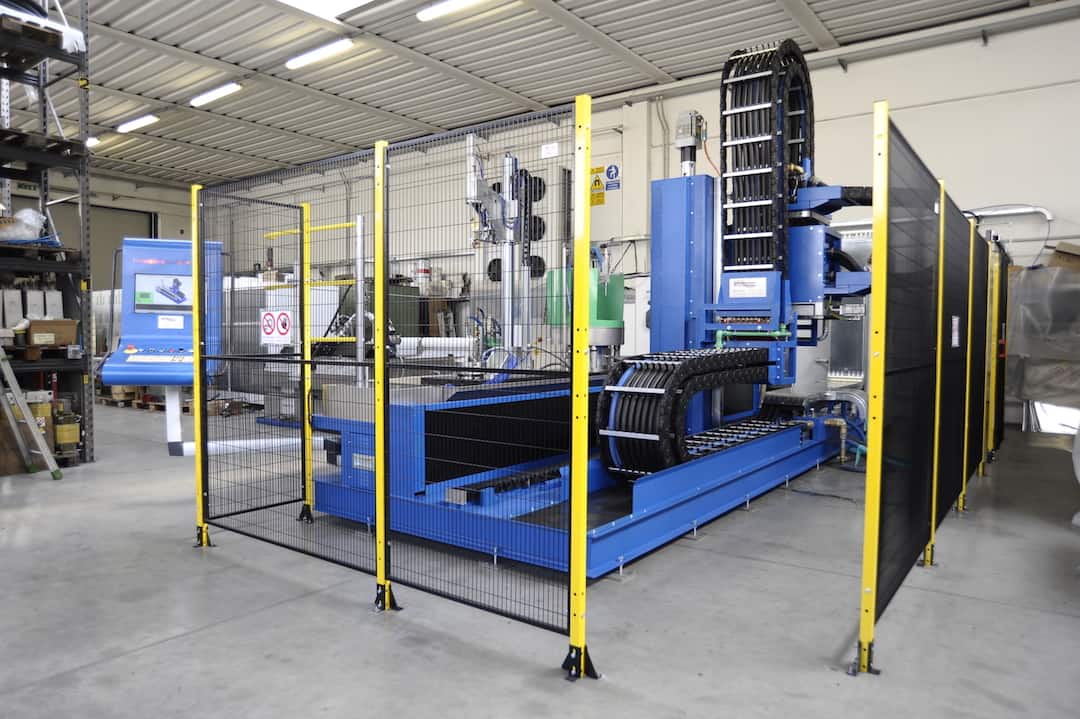

Hartownia indukcyjna (1 moduł 1200mm, 4 osie + obrót)

HARTOWNIA INDUKCYJNA UNIWERSALNA WERSJA BAZOWA:

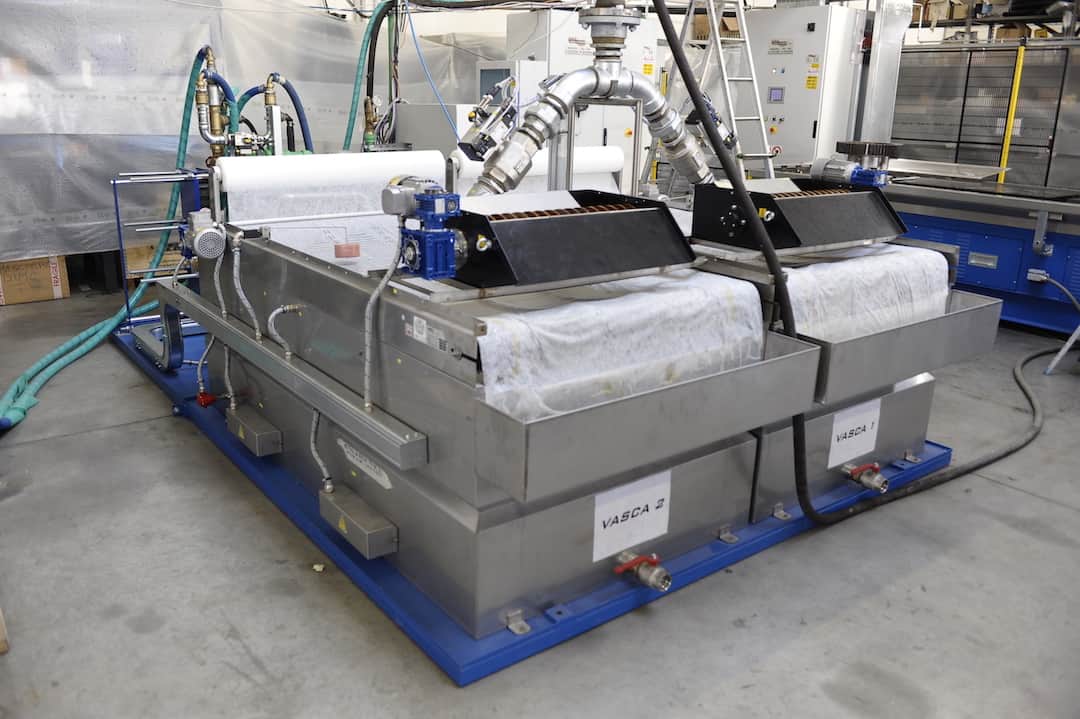

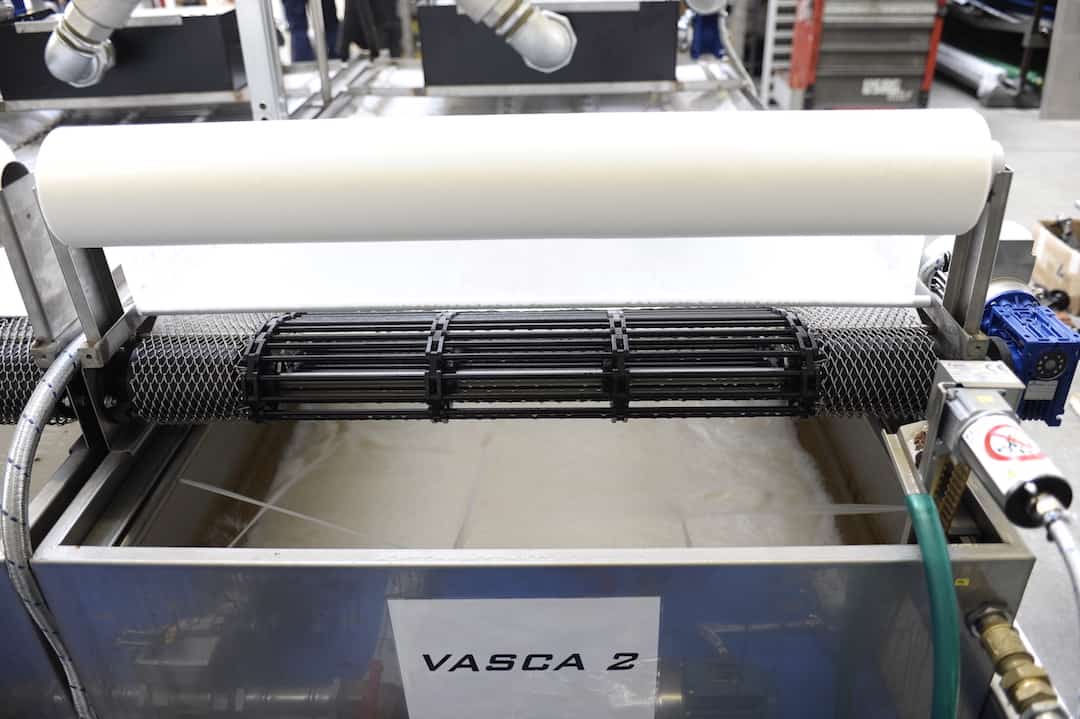

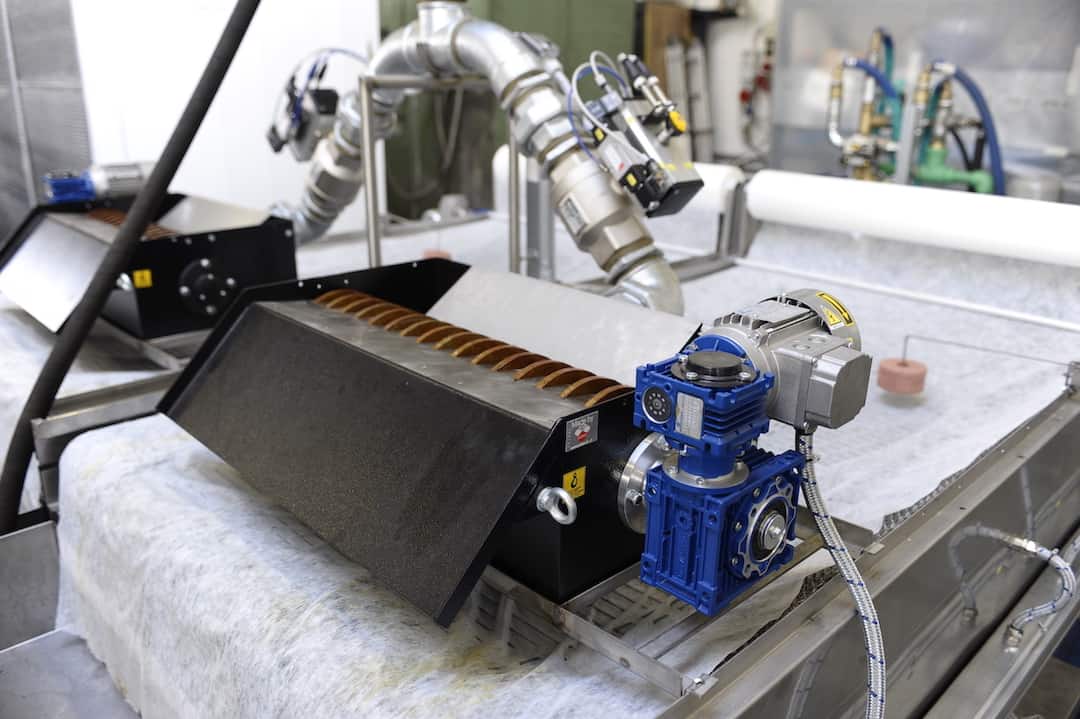

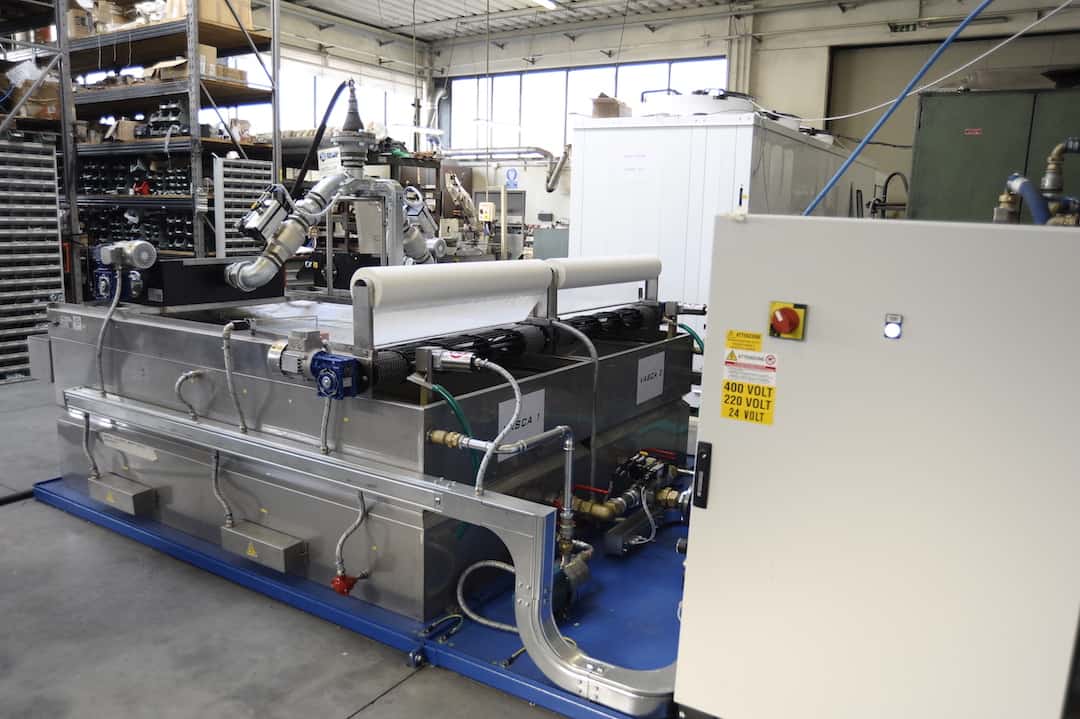

Zbiornik na chłodziwo

Zbiornik na chłodziwo

– 4-osiowy system CNC Siemens 840D

– Generator średniej/wysokiej częstotliwości

– Modułowy koncept konstrukcji w celu powiększenia wydajności.

– Chłodzony wodą system wymiany ciepła

– System kontroli jakości i parametrów wody chłodzącej

– Automatycznie sprzęgany induktor z detalem

– Automatyczny system ustawienia Punktu Zero podczas zmiany induktora, detalu lub uchwytu

– Stół roboczy NITOX® (3-fazowy proces utrwalania: azotowanie, utlenianie oraz impregnacja antykorozyjna)

Hartowanie poziome długiego wałka

Hartowanie poziome długiego wałka

POLE PRACY:

Zakres (mm) Szybkość (mm/s)
X 1200 300
Y 600 300
Z 1000 300
C 1000 kg m2 – max 25 rpm

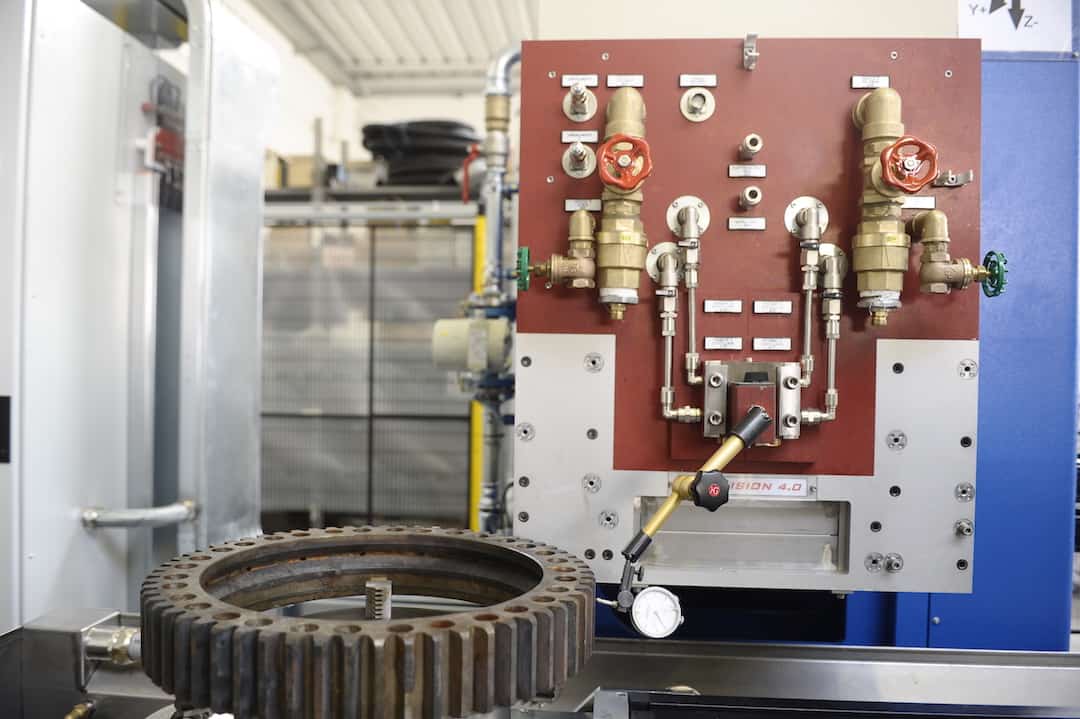

Hartowanie indukcyjne wieńca ząb po zębie

Hartowanie indukcyjne wieńca ząb po zębie

PARAMETRY FIZYCZNE DETALU:

MAX średnica: 1000 mm

MAX długość w pionie: 1000 mm

MAX wymiar w poziomie: 1200 mm

MAX masa w pionie: 3000 kg

MAX masa w poziomie: 1500 kg

Detale hartowane na hartowni uniwersalnej

Detale hartowane na hartowni uniwersalnej
